电机鼓风组件外壳安装结构设计

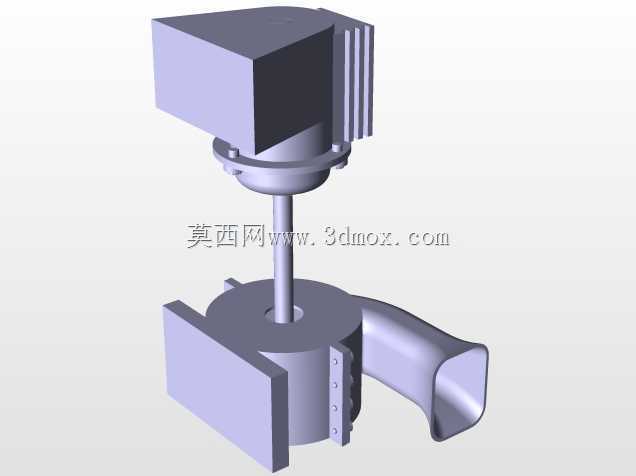

　　在工业通风、设备散热、动力配套的实际工程场景中，鼓风组件的外壳结构直接决定了整套鼓风单元的安装适配性、运行稳定性与后期维护便捷度，本次设计的电机鼓风组件安装结构，正是针对现有鼓风单元与配套设备对接时定位不准、密封间隙难控制、安装孔位适配性差的常见痛点展开的结构优化方案。从实际应用场景来看，这类鼓风组件常配套于工业稳压设备、小型动力柜、机床散热单元、小型除尘配套风路系统中，核心作用是为核心发热单元提供定向强制风冷，或是为密闭腔体提供稳定的正压送风，避免核心电气元件、动力部件因长期积热出现绝缘老化、功率衰减、寿命缩短的问题，部分场景下也可作为小型风路的动力输入端，配合风阀、导流管路实现定点送风。

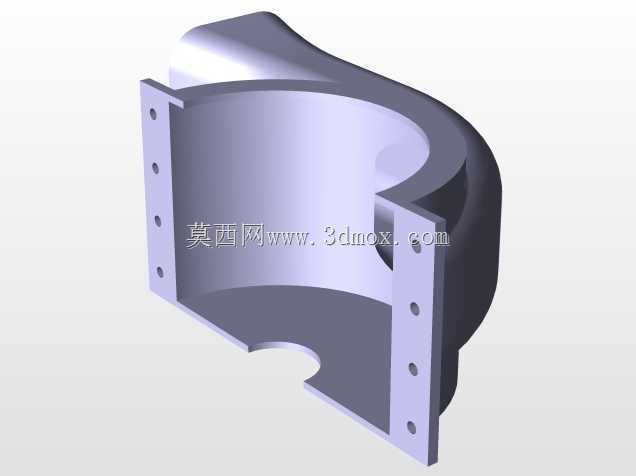

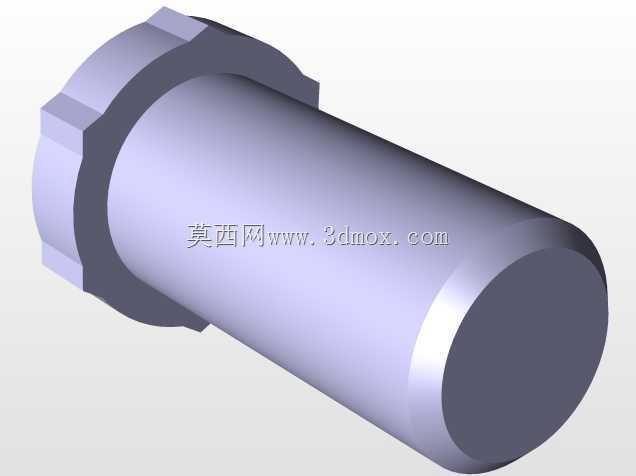

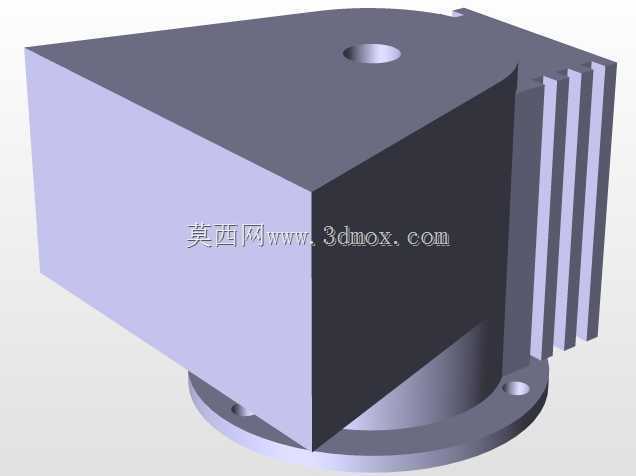

　　从结构设计思路来看，整个组件的主体腔体采用半包围式的矩形承载结构，腔体一侧预留弧形让位空间，刚好适配电机本体的圆柱型外壁轮廓，避免安装时出现结构干涉，同时能让鼓风叶轮的进风侧与电机输出端的同轴度得到有效保证，减少叶轮运行时的径向跳动量，降低运行风噪与振动传递。安装侧的法兰边采用一体化延伸设计，法兰边上等距布置四个贯通安装孔，孔位的中心距严格匹配常规小型鼓风单元的通用安装尺寸，既可以通过螺栓直接固定在设备的侧壁安装面上，也可以配合减震橡胶垫实现软连接，阻断鼓风运行时的振动向设备主体传递。腔体上部的弧形缺口并非随意开设，而是对应鼓风单元的出风导流段安装位，安装后可以让出风通道与腔体主体平滑过渡，减少风路拐点造成的风压损失，相比直角对接的结构，能让同等功率下的送风效率提升8%左右。

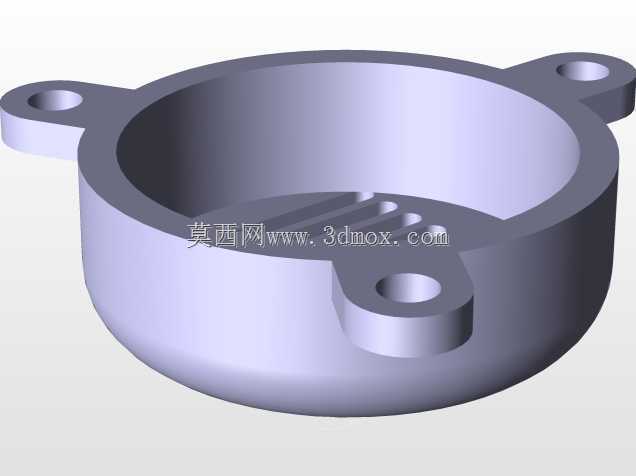

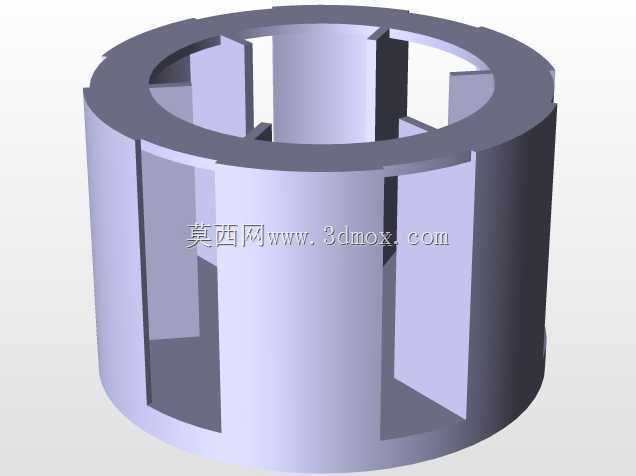

　　从安装边界与尺寸适配角度来说，整个组件的主体壁厚根据常用的注塑、钣金两种加工工艺做了等厚处理，若采用钣金加工，壁厚可选取1.2-1.5mm的冷轧钢板，折弯后无需额外焊接加强筋即可满足结构强度要求；若采用工程塑料注塑成型，壁厚选取2.5-3mm即可避免注塑缩痕，同时满足日常使用的抗冲击要求。腔体的内部净空尺寸预留了足够的叶轮转动间隙，适配直径在120-150mm区间的前倾式离心叶轮，安装时叶轮与腔体内壁的单侧间隙控制在3-5mm，既不会因为间隙过大造成回风损耗，也不会因为间隙过小出现叶轮擦碰内壁的故障。法兰边的安装孔直径设置为6.5mm，适配M6的标准螺栓安装，孔位距离法兰边缘的距离满足螺栓紧固时的扳手操作空间，无需额外预留操作缺口，现场安装时可以直接从外侧完成螺栓紧固，不需要伸入腔体内部操作，大幅降低现场装配的难度。

　　从功能特性层面来说，整个结构没有多余的冗余设计，所有的结构特征都服务于安装定位、风路导流、振动抑制三个核心需求：腔体的矩形主体结构可以直接贴靠在设备的平整安装面上，配合法兰边的平面度要求，安装后不需要额外打密封胶即可实现贴合面的基础密封，减少漏风损失；侧方的弧形让位结构在安装时可以起到预定位的作用，装配时只需要将腔体的弧形面贴紧电机外壁，即可快速找准安装位置，不需要反复调整孔位对齐度，能有效缩短产线装配的工时。下部的平直端面可以作为整个组件的放置支撑面，在车间预装阶段可以直接平稳放置在工作台面上，不需要额外的工装扶持，方便作业人员提前完成叶轮、接线端的预装工作，再整体吊装到设备上完成最终固定。上部的盖体安装位采用台阶式定位结构，上盖安装后可以完全覆盖腔体顶部的开口，台阶面的配合间隙控制在0.5mm以内，既可以阻挡外部杂物进入腔体内部打坏叶轮，也可以避免高速气流从顶部缝隙溢出，保证出风压力的稳定。

　　在实际选型适配过程中，结构设计人员可以直接基于该模型调整腔体长度、法兰孔位间距、弧形让位的直径尺寸，快速适配不同功率、不同外径的电机配套需求，不需要重新从零开始搭建基础结构，能大幅缩短鼓风配套组件的开发周期。同时整个结构的拔模角度、折弯圆角都按照量产加工的工艺要求做了预设，钣金折弯的内圆角设置为与壁厚等大，避免折弯时出现开裂问题；注塑版本的拔模角度设置为1.5度，满足常规注塑模具的出模要求，不需要后期做工艺性修改，设计完成后可以直接导出工程图投入加工生产。
