工业传动用圆柱式法兰联轴结构

在各类工业传动系统的轴系布局中，这类圆柱式法兰联轴结构是实现两根轴端刚性连接、传递旋转扭矩的核心基础部件，广泛覆盖冶金生产线辊道传动、化工搅拌设备轴系对接、泵类与驱动机组连接、通用输送设备动力传递等多个工业场景，但凡需要实现两根同轴布置轴段的扭矩传递、同时补偿少量安装同轴度误差的工位，都能见到这类结构的实际应用。

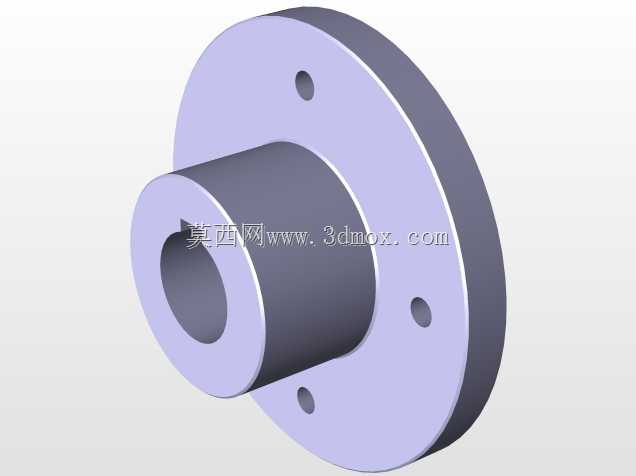

从实际功能特性来看，该联轴结构采用整体圆柱式主体设计，主体为等直径圆柱段，一端集成法兰连接端面，法兰端面上预留均匀分布的螺栓穿装孔位，用于与对接轴端的法兰盘通过紧固件实现刚性锁紧；圆柱段内腔根据对接轴的配合需求加工有对应配合面，可实现与主动轴、从动轴端的可靠套接，配合键槽结构即可完成周向固定，保证旋转过程中扭矩传递无打滑、无相对窜动。区别于传统分体式法兰联轴器的双法兰对接结构，该结构将一侧的连接段整合为圆柱套接形式，能够在轴向安装空间受限的场景下减少一组法兰对接的占用尺寸，更适合轴端伸出长度较短、安装操作空间局促的设备布局。

从设计思路层面拆解，该结构的建模过程优先保证配合面的形位公差要求：法兰端面与圆柱主体轴线的垂直度公差控制在合理区间，避免锁紧后出现轴系偏摆；法兰上的螺栓孔采用圆周均布设计，孔位中心圆直径与对接法兰的参数完全匹配，保证紧固件穿装时无卡滞、受力均匀；圆柱内腔的配合尺寸根据对接轴的公差带选取过渡配合精度，既保证装配时的可操作性，又能避免运行过程中出现配合间隙导致的冲击振动。结构的壁厚设计根据额定传递扭矩核算，圆柱段的壁厚满足扭转强度要求，法兰盘的厚度满足螺栓锁紧时的挤压强度要求，避免长期负载下出现法兰变形、螺栓孔拉长等失效问题。

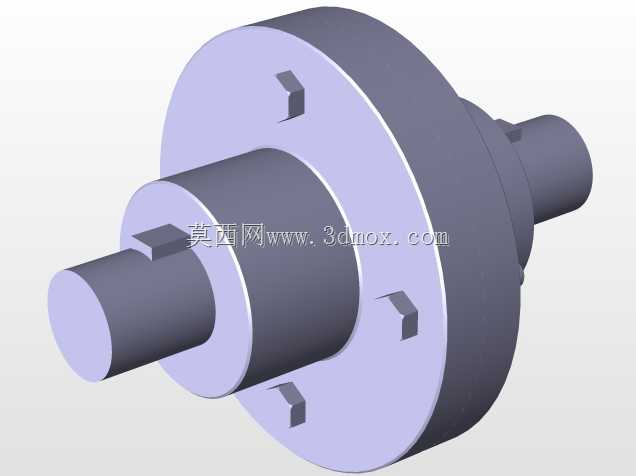

关于外形尺寸与安装边界，该联轴结构的主体圆柱外径根据传递扭矩的量级匹配对应规格，整体轴向长度覆盖套接轴段的配合长度与法兰盘的厚度总和，安装时需要预留的轴向操作空间仅需满足螺栓穿装、锁紧的扳手操作空间即可，相比双法兰结构可缩短约三分之一的轴向安装尺寸；径向方向上，法兰盘的外径大于圆柱主体外径，安装时需要注意法兰周边无其他结构干涉，保证螺栓能够从侧面顺利穿入并完成锁紧。装配过程中需要先将圆柱段套接在一侧轴端，通过键连接完成周向固定，再将法兰端面与另一侧轴端的对接法兰贴合，穿入连接螺栓后按对角顺序逐步锁紧，避免法兰面受力不均导致的轴系不同心问题。

实际运行过程中，该结构能够稳定传递额定范围内的旋转扭矩，对于安装过程中存在的微小角度偏差、径向偏移具备一定的补偿能力，相比刚性更强的凸缘联轴器，整体圆柱式的结构具备更好的抗扭振性能，能够缓冲部分传动系统启动、换向时的瞬时冲击，减少轴系两端轴承受到的附加载荷。日常维护时仅需定期检查法兰连接螺栓的预紧力，确认键配合位置无磨损松旷即可，结构本身无易损件，长期运行的可靠性较高，能够适应多粉尘、轻度腐蚀等常规工业车间的运行环境，无需额外的润滑维护，适配多数中低转速、中等扭矩的工业传动工位需求。
