外六角全螺纹配合紧固螺栓结构设计

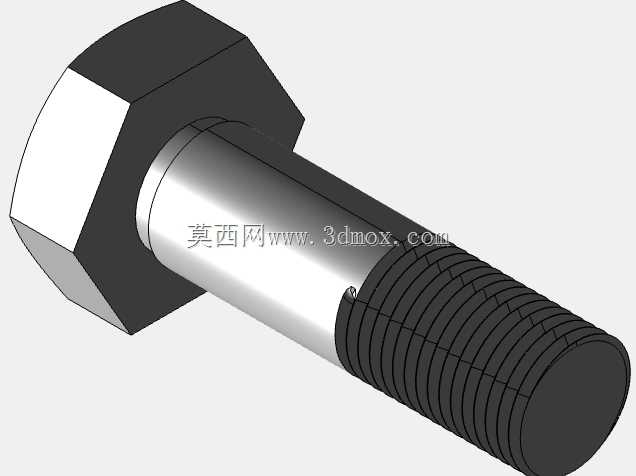

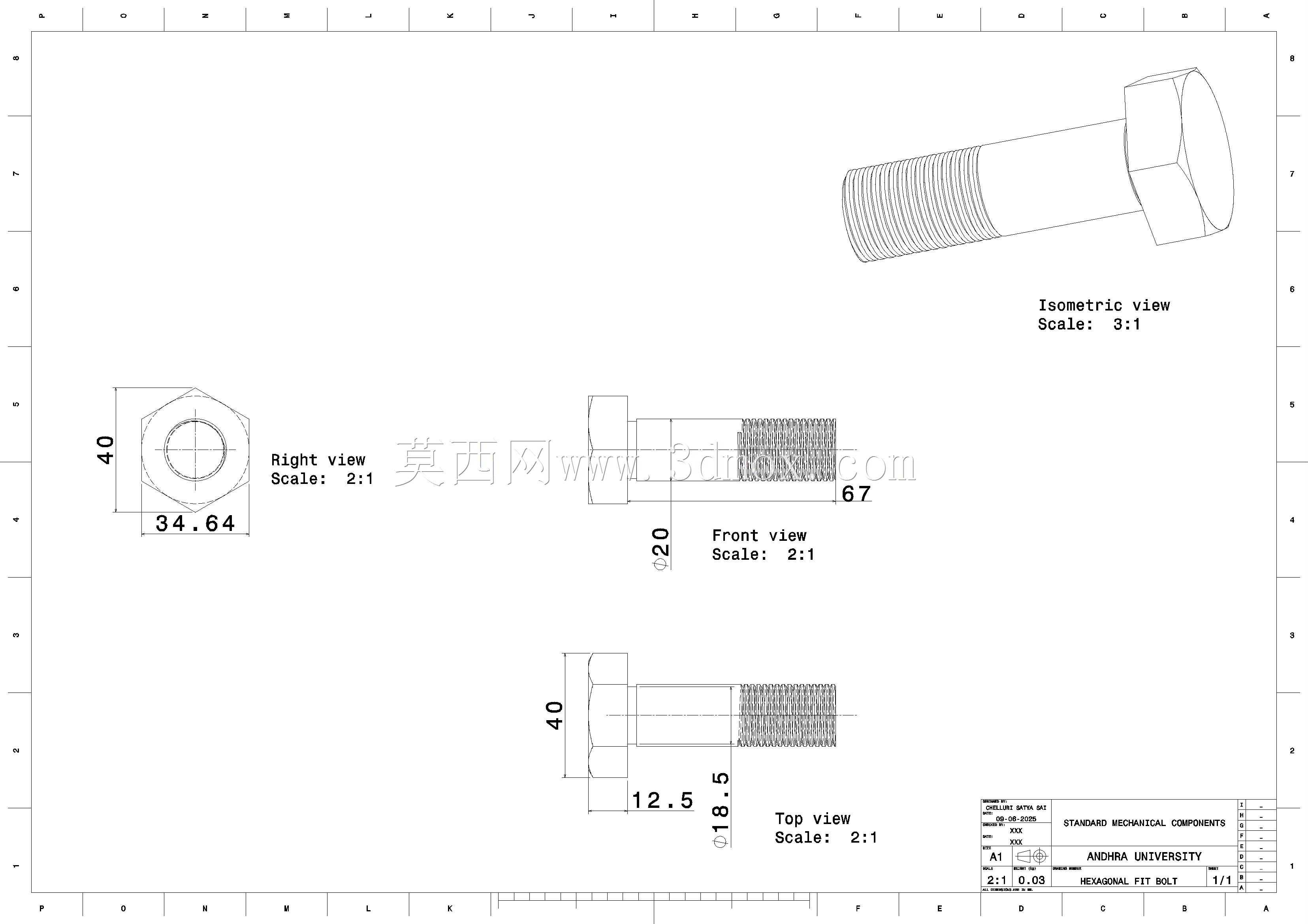

在各类机械装配、管路阀组安装、工业设备运维场景中，六角配合螺栓是应用覆盖度极高的基础紧固元件，从仪器仪表的小型阀块装配到重型设备的构件连接，这类紧固件的结构合理性直接决定了连接副的可靠性与长期服役稳定性。这款六角配合螺栓采用标准外六角头部设计，头部对边尺寸为34.64mm、头部厚度为20mm，对应的六角外接圆直径为40mm，该尺寸匹配常规24号规格扳手的作业空间，在狭窄安装位内也能完成拧紧操作，不会出现扳手卡滞、打滑的问题。杆部总长度为67mm，其中光杆段长度12.5mm，剩余段为全螺纹结构，螺纹公称直径18.5mm，光杆段与螺纹段的同轴度公差控制在0.02mm以内，装配时光杆段可先穿入被连接件的定位孔完成预定位，避免螺纹段与孔壁刮擦损伤牙型，同时光杆段的配合公差采用h6级，能与阀块、法兰盘上的安装孔形成小间隙配合，有效抵消被连接件孔位的微小同轴度误差，降低装配应力集中。

从设计逻辑来看，这款螺栓的结构充分考虑了阀类装配场景的特殊需求：在阀门阀块的装配场景中，螺栓需要承受管路介质带来的交变压力与振动载荷，因此头部与杆部的过渡位置采用了R2的圆角过渡，避免直角位置的应力集中，在长期交变载荷作用下不会出现头部断裂的失效问题。螺纹段采用普通公制粗牙设计，牙型角60度，螺距匹配常规紧固需求，螺纹收尾处设置了3倍螺距长度的退刀槽，既方便加工时的退刀操作，也能保证螺纹拧入时不会出现尾部牙型卡滞的问题，同时螺纹表面的粗糙度控制在Ra3.2以内，拧入时的摩擦阻力稳定，能通过扭矩扳手精准控制预紧力，避免预紧力不足导致的连接松动，或是预紧力过大导致的螺纹滑牙、杆部塑性变形。

实际安装过程中，这款螺栓的安装边界需要重点关注：被连接件的总厚度不应超过54.5mm，保证螺纹段拧入后至少有3个完整牙型与内螺纹啮合，满足连接强度要求；安装时螺栓头部的支承面需要与被连接件表面完全贴合，支承面的平面度公差不超过0.05mm，避免拧紧时出现偏载，导致杆部承受附加弯曲应力。在仪器仪表阀组的装配场景中，这类螺栓常配合平垫圈、弹簧垫圈使用，平垫圈可以分散头部对被连接件表面的压应力，避免软质阀块表面被压溃，弹簧垫圈则可以在振动环境下提供持续的预紧力补偿，防止螺纹副自松。不同于长杆半螺纹螺栓，这款螺栓的短光杆设计更适合薄板类阀块、法兰盘的叠层连接，光杆段穿过上层被连接件后，螺纹段直接拧入下层阀块的内螺纹孔，不需要额外配合螺母使用，能有效压缩装配空间，在紧凑的仪器仪表阀组布局中减少紧固件占用的安装空间，给管路、阀芯组件留出更多布置余量。

从受力特性来看，这款螺栓的杆部强度等级适配8.8级性能要求，抗拉强度达到800MPa以上，屈服强度达到640MPa以上，能承受120N·m以上的拧紧扭矩，在10MPa以内的液压阀块、气动阀组装配场景中，完全可以满足耐压、抗振的连接需求。设计时特意将六角头部的倒角设置为15度，既可以去除头部加工时的锐边毛刺，避免安装作业时划伤操作人员，也能在扳手拧紧时起到导向作用，让扳手快速套入头部，提升装配效率。杆部末端设置了1.5倍螺距长度的倒角导向段，装配时可以快速对准内螺纹孔，不会出现螺纹牙型对顶损伤的问题，即使在视线受限的设备内部安装位，也能凭借导向段快速完成螺栓的初步拧入，降低盲装的操作难度。在日常设备运维中，这类标准六角螺栓的互换性极强，不需要定制专用工具，使用常规的开口扳手、套筒扳手即可完成拆装，设备后期维护更换时不需要准备特殊配件，能有效降低运维成本与备件储备压力。
