封闭卷

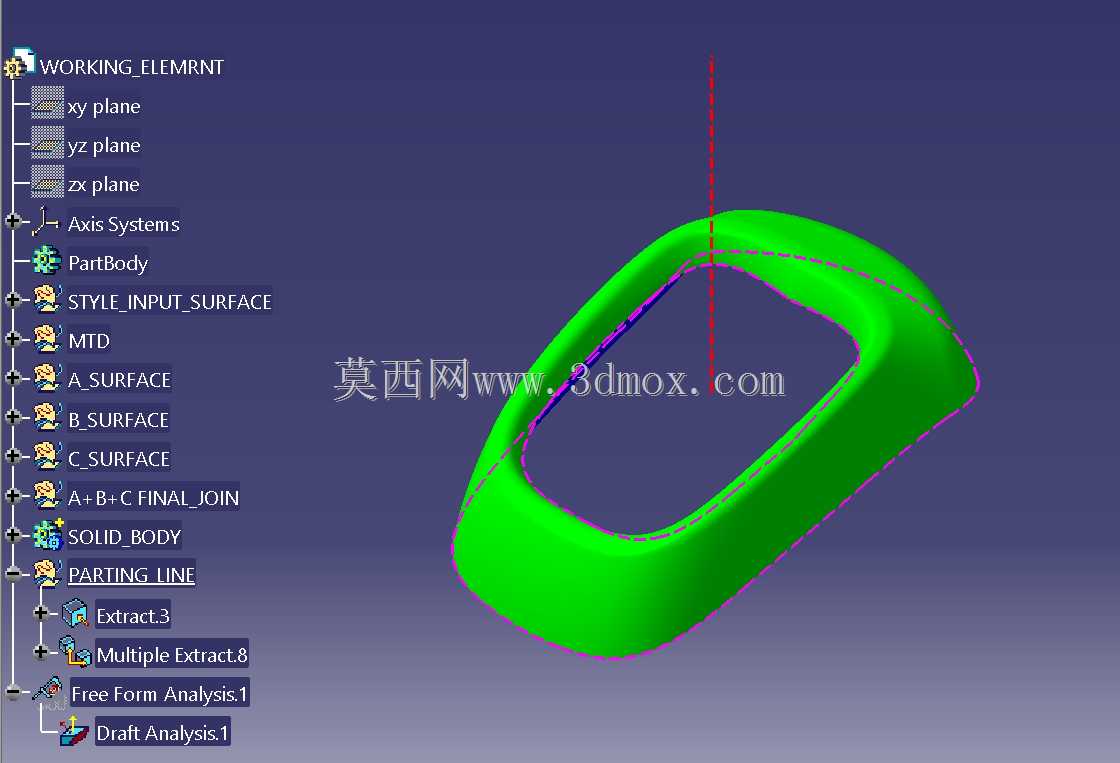

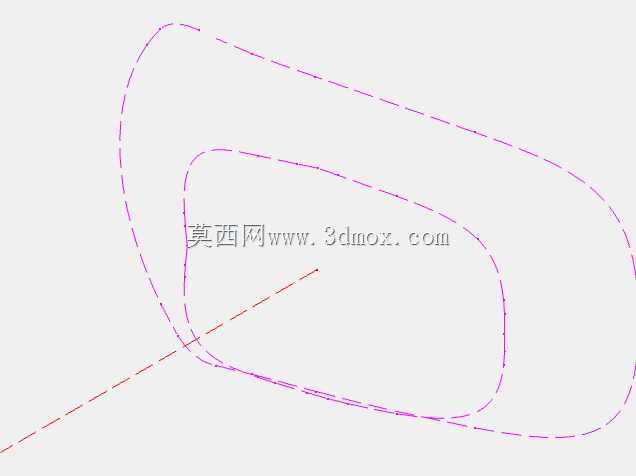

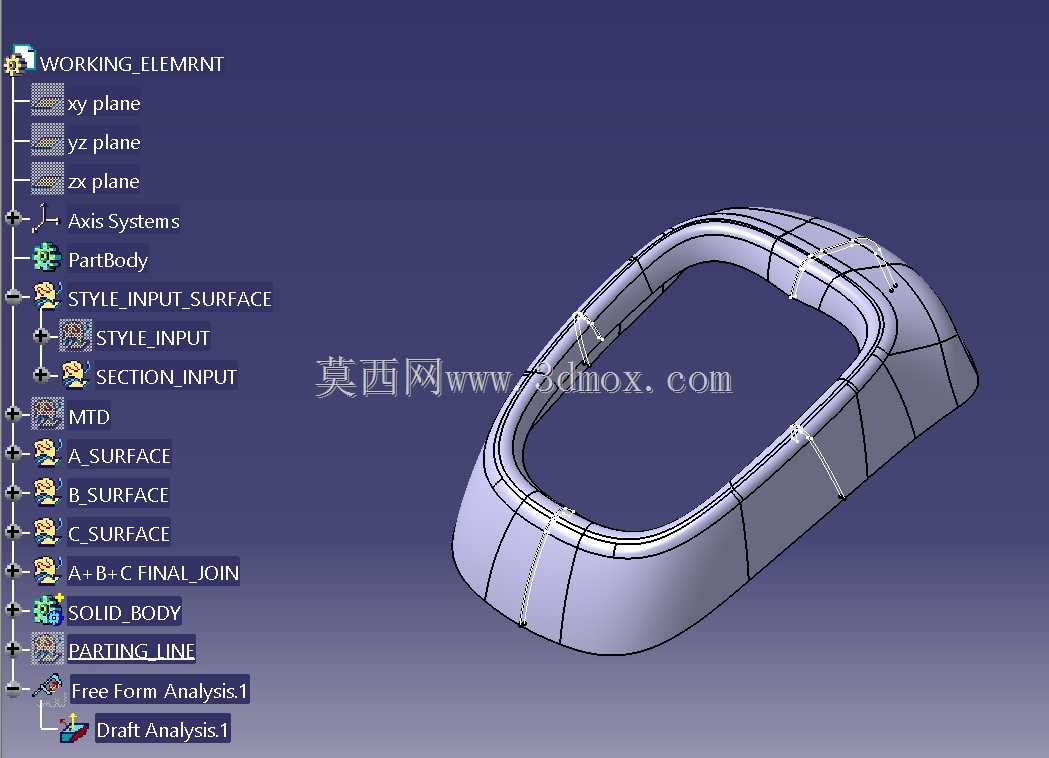

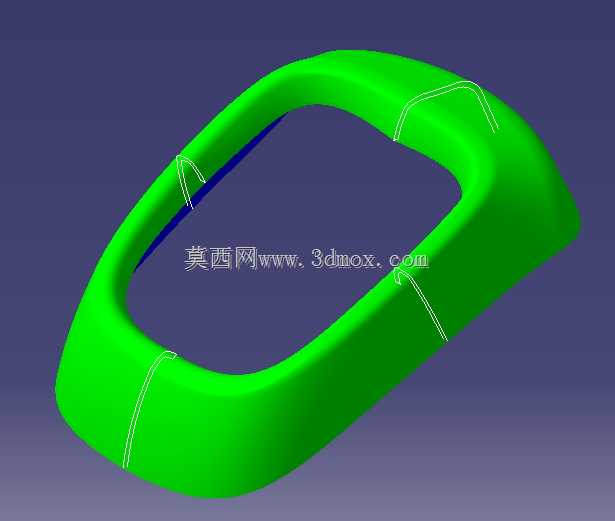

| CATIA V5 | 塑料域设计（带主截面的封闭体积）此封闭体积是在 CATIA V5 中按照汽车塑料域工作流程并以主截面为参考而设计的。开发从给定的 A 类曲面开始，并验证了其表面质量和连续性。基于主截面，定义了加工轴以确定模具方向。使用此参考，创建了 B 类和 C 类曲面，以实现均匀的壁厚和平滑的连接。然后将这些曲面连接起来形成一个封闭体积，确保零件可进行加工。进行了详细的拔模分析，并根据加工轴创建了分型线以验证可制造性。该项目展示了我在曲面建模、参考主截面创建实体以及塑料产品设计标准方面的专业知识，确保组件可以投入生产。?? 设计考虑因素：遵循主截面确定壁厚、肋条定位和工程间隙。保持均匀的厚度以保证塑料流动。应用正确的拔模角度以确保注塑成型的可行性。创建封闭体积以验证实体转换。定义工具轴和分型线以分离模具。?? 展示的技能：CATIA V5 中的 A、B 和 C 曲面建模；使用主截面创建封闭体积；工具轴开发；拔模

t 分析与验证分型线开发塑料产品设计标准汽车内饰设计
