阀块一体式连接耳座结构设计

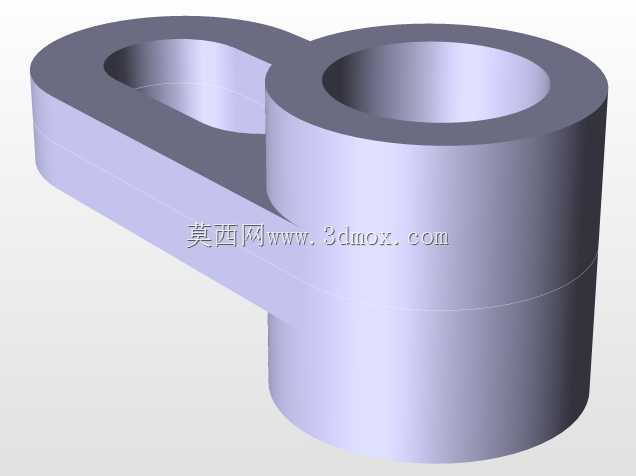

　　在液压阀组的集成化设计场景中，这类带连接耳的一体式阀块结构，往往承担着流体通断、管路对接、组件固定的多重作用，区别于分体式拼接的阀组连接件，一体加工成型的结构能从根源上减少密封结合面数量，降低高压工况下的渗漏风险，在工程机械、机床液压站、工业自动化生产线的流体控制回路中都有广泛应用。从结构功能来看，主体的大直径圆柱腔是流体的主要通流通道，内壁的加工精度直接影响阀芯装配后的同轴度，若圆柱腔的圆度、圆柱度公差控制不当，会导致阀芯运动卡滞、内泄量超标，直接影响整个阀组的压力控制精度；侧面延伸的长圆形耳座是安装固定位，耳座上的长圆孔设计并非随意为之，一方面可以补偿安装基座的孔位加工误差，降低装配时的对位难度，另一方面在设备运行产生振动时，能通过微小的位移余量缓冲硬连接带来的应力集中，避免阀块本体或连接螺栓出现疲劳断裂。

　　设计这类结构时，首先要匹配对应回路的通流能力确定主圆柱腔的内径，通流截面的大小直接决定额定流量下的流体阻力，若通径选得过小，会导致油液流经时流速过快，产生局部温升、压力损失过大甚至气蚀问题；耳座的厚度需要根据额定工作压力下的受力情况核算，当阀块通过耳座固定在基座上时，主腔体内的流体压力会对耳座根部产生弯矩，若耳座厚度不足，长期承压会出现根部变形，导致主腔体密封失效。外形尺寸的边界约束需要结合实际安装空间确定，主圆柱段的外径要留出足够的壁厚，既要满足耐压强度要求，也要给外螺纹、密封槽的加工留出余量，延伸耳座的长度不能超出安装区域的空间限制，同时要保证耳座上的安装孔中心距符合配套基座的安装标准，避免出现无法装配的问题。

　　加工工艺层面，这类一体结构通常采用锻件毛坯先进行时效处理，消除内应力后再进行粗加工，主腔体的精加工需要在一次装夹中完成内孔、端面的加工，保证同轴度和端面垂直度要求，耳座上的安装孔需要在主腔体加工完成后再进行对位加工，避免毛坯变形导致孔位偏移。实际选型应用时，还要注意主腔体的接口形式匹配，若用于插装阀的安装，腔体内壁的台阶尺寸、密封槽位置要完全符合对应阀件的安装标准，耳座的安装面需要保证平面度要求，固定螺栓的规格要根据工作压力、振动工况选型，确保连接可靠性。

　　在液压系统的日常运维中，这类一体式阀块的故障点多集中在耳座根部的疲劳裂纹、主腔体内壁的磨损拉伤，设计阶段通过合理的圆角过渡、壁厚优化，可以大幅提升结构的使用寿命，减少设备停机维护的频次。
