带法兰安装座双组U型管路结构设计

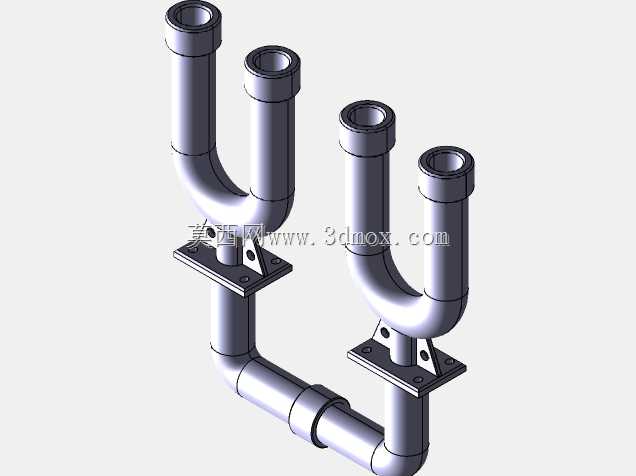

　　在流体输送系统的管路布设场景中，U型管路结构是解决管路转向、空间避让、管路应力补偿的核心构件之一，本次呈现的双组U型管路结构，针对紧凑安装空间下的多通路并行输送需求设计，可广泛应用于液压动力单元、化工流体输送、冷却循环系统、气动控制回路等场景中，承担流体转向、管路错位对接、吸收管路热胀冷缩形变的作用。从实际使用场景来看，这类带独立安装座的U型管组件，常被用于设备内部管路排布受限时的路径规划，比如小型液压站的阀组外接管路、冷却系统的多回路并行布设、气动控制柜内的气源分路连接，相比单段直管拼接的管路，一体化弯制的U型结构能减少接头数量，降低管路泄漏点，同时U型的弯折结构可以抵消管路内流体压力波动带来的轴向窜动，以及温度变化产生的管路伸缩应力，避免管路接口处因应力集中出现密封失效、焊缝开裂的问题。从功能特性上看，该组件采用两组对称式U型弯管并行排布的结构，每组U型管的两端均为标准承插接口，可适配对应通径的硬管或软管连接，接口处的壁厚做了加厚处理，能够承受管路连接时的压紧力，避免接口变形导致密封失效。每一组U型弯管都配置了独立的方形法兰安装座，安装座上预留了四个对称分布的螺栓过孔，可直接通过螺栓将管路组件固定在设备的安装基板、阀块表面或者机架立面上，安装座与弯管本体之间设置了三角形加强筋，提升连接部位的结构强度，避免管路受流体冲击产生振动时，弯管与安装座的连接部位出现疲劳断裂。

　　两组U型管的下端通过一段横向连接管连通，形成一个整体的管路回路，横向连接管上设置了对接接头，可直接与主供液/供气管道连接，实现单路输入、双路U型回路输出的流体分配功能。在设计思路上，该结构首先根据目标安装空间的边界尺寸确定U型弯的弯曲半径，弯曲半径取值为管路通径的2.5倍，既保证弯管部位的流体阻力处于合理区间，避免过小弯曲半径导致的流体紊流、压损增大问题，同时也不会因弯曲半径过大占用过多安装空间。管路的壁厚选取参考了常用中低压流体输送管路的标准，能够满足1.6MPa以内的工作压力需求，适配大多数工业场景的流体输送压力等级。

　　安装座的法兰尺寸根据螺栓安装间距设计，螺栓孔的位置公差控制在±0.1mm范围内，保证安装时能够与设备上的预设安装孔精准对位，避免强行装配导致的管路内应力残留。从安装边界来看，该组件的整体外轮廓尺寸适配小型设备的内部安装空间，两组U型管的中心距经过精准核算，保证安装后相邻管路之间留有足够的间隙，避免管路振动时产生碰撞摩擦，同时安装座的底面设计为平面结构，安装时可根据密封需求在安装座与设备基面之间加装密封垫片，若用于穿板安装场景，也可通过法兰面实现管路与安装面板之间的密封，防止流体渗漏到设备其他腔室。

　　管路的所有弯折部位都采用圆弧过渡，没有尖锐的折角，既能够降低流体流经弯管处的阻力，减少流体对管壁的冲蚀，也能避免管路加工时因弯折角度过小导致的管壁瘪陷、壁厚减薄问题，提升管路的使用寿命。在实际选型应用时，可根据输送介质的特性选择对应的管路材质，比如输送水基冷却介质可选用不锈钢材质，输送液压油可选用碳钢镀锌材质，输送腐蚀性化工介质可选用PP或者PVDF材质，该结构的三维模型完整还原了管路的内外径尺寸、安装座的孔位参数、加强筋的结构尺寸，可直接用于管路排布的干涉检查、安装工装的设计、以及后续的加工出图，结构设计时充分考虑了加工工艺性，弯管部分可采用标准弯管设备一次成型，安装座与管路的连接可采用焊接或者卡压连接，适合批量加工生产，在装配时可先将组件通过法兰座固定在设备基面上，再依次连接两端的管路接口，无需在狭小空间内进行多段弯管的拼接装配，能够有效提升现场装配的效率，减少装配出错的概率。
