轧螺母样式小型弩触发锁紧机构设计

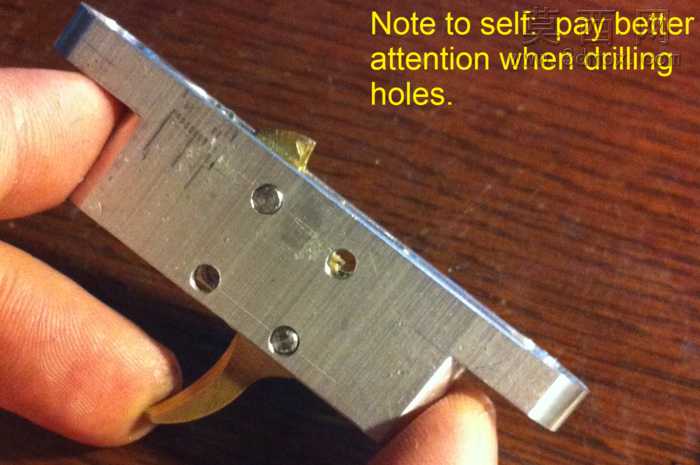

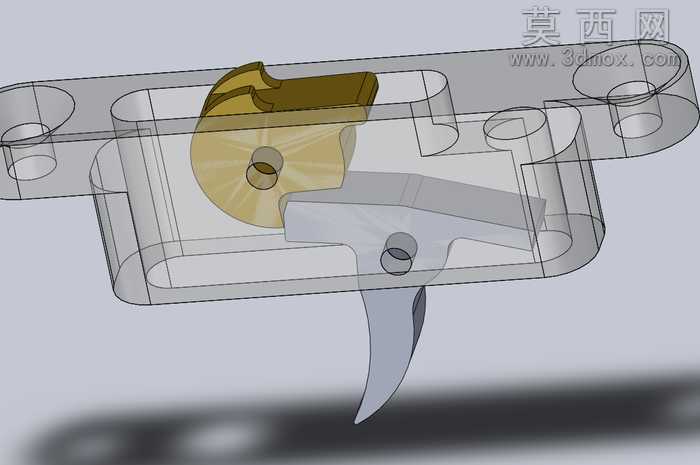

本作品为小型弩的轧螺母样式触发锁紧机构三维模型，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对机构的核心触发件、锁紧转轮、基座壳体、扳机拨片分别进行独立草图绘制，通过拉伸、切除、旋转、倒角等基础特征完成单个零件的实体构建，针对转轮上的棘轮卡位结构，采用扫描切除特征完成齿形的精准成型，保证卡位啮合时的间隙控制在0.02mm以内，避免触发时出现虚位松脱问题。装配过程中严格按照实际运动逻辑添加同轴心、重合、限位配合，对扳机与锁紧转轮的接触位置添加碰撞检测约束，模拟实际扣动扳机时转轮解锁、弦体释放的完整运动行程，验证机构运动无卡滞、无干涉。渲染阶段采用半透明玻璃材质赋予外部基座壳体，清晰展示内部的传动结构布局，核心锁紧转轮采用黄铜金属材质，添加表面拉丝纹理与轻微做旧效果，还原金属零件的真实质感，扳机拨片采用哑光钢材材质，添加边缘倒角的高光反射效果，突出零件的机加工特征，基座内部的固定销轴采用标准不锈钢材质，整体渲染场景采用柔和的侧上方打光，搭配浅灰色投影背景，既突出结构层次，又保证各零件的轮廓清晰可辨。设计思路上，针对原有小型弩模型支点易穿出、结构疲劳磨损快的问题，重新优化了锁紧卡位的受力角度，将轧螺母式的棘轮锁紧结构融入触发机制，替代原有简易卡扣结构，提升机构的锁紧可靠性与使用寿命，模型预留了3D打印的壁厚余量，所有配合间隙均按照FDM打印的公差标准进行调整，同时附带了详细的加工G代码，针对常规加工场景设置了1900RPM的主轴转速参数，涵盖了从三维建模、装配验证、渲染展示到加工输出的完整设计流程，可直接用于原理验证、实物制作与结构参考。
