XRN-0530框架式12V直流推拉电磁铁结构

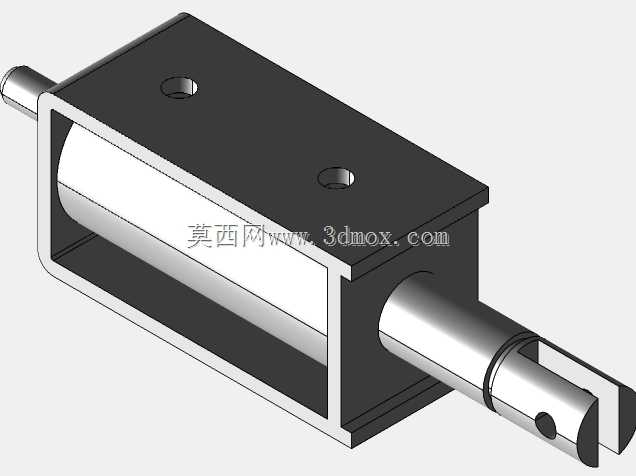

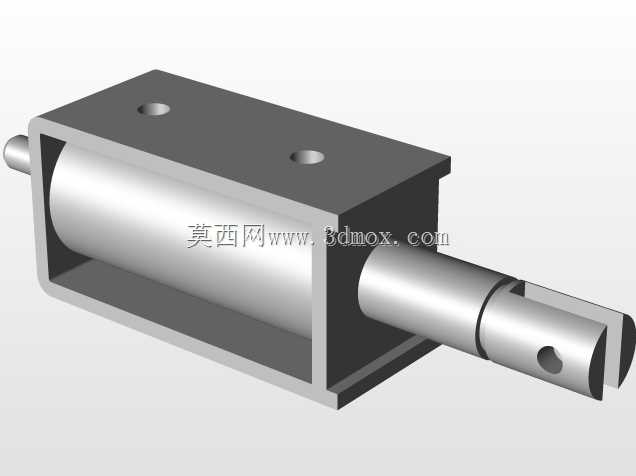

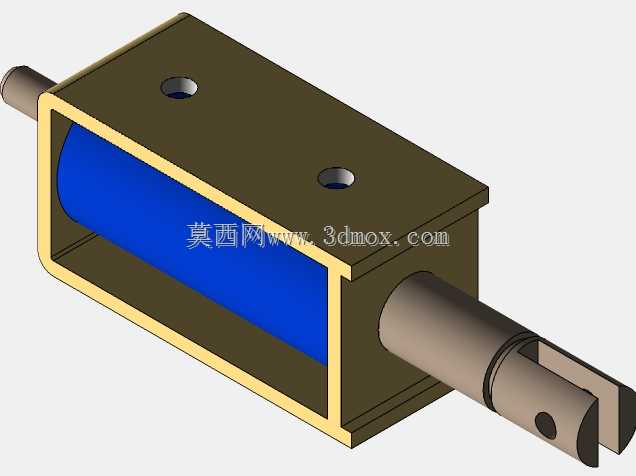

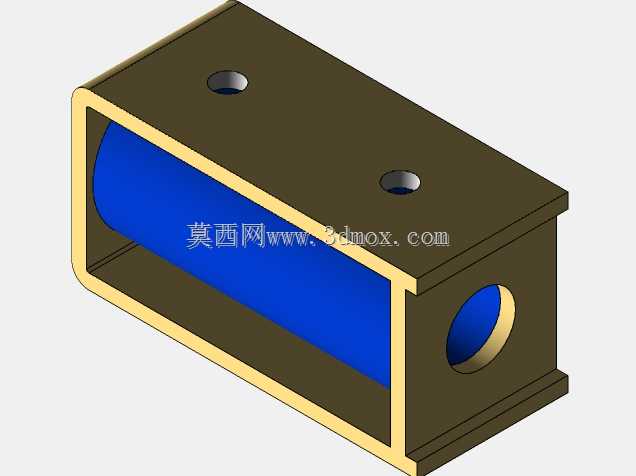

　　这款推拉式直流电磁执行件，常被应用在小型自动化设备的工位切换、小型锁具的锁舌驱动、轻工设备的物料挡停、智能终端的执行机构触发等场景，作为短行程直线动力输出部件，相比气动执行件不需要配套气源管路，安装布置更灵活，适合分散布置的小推力执行点位使用。从结构设计来看，整体采用开放式框架加侧装端盖的布局，外壳采用导磁金属材质弯折成型，既作为磁路的导磁载体，也为内部线圈、动铁芯提供安装防护，框架侧面预留的两个贯通安装孔，可直接通过螺栓穿过固定在安装基板上，不需要额外设计定制安装支架，能减少设备装配的零件数量。动铁芯采用圆柱式导磁材质加工，两端伸出框架端盖，其中一端加工有扁位与横向销孔，用于和被驱动的负载构件铰接，避免传动过程中出现卡滞，

　　动铁芯与端盖的配合段采用小间隙滑动配合，表面做光滑处理降低往复运动的摩擦阻力，同时保证动铁芯运动的同轴度，避免偏磨导致的行程卡滞问题。内部线圈绕制在绝缘骨架上，骨架内孔与动铁芯保留均匀的气隙，保证通电后磁路能够高效驱动动铁芯完成推拉动作，线圈的出线端可根据实际使用场景从框架侧面或端面引出，适配不同设备的布线走向需求。在安装边界上，整体外形为长方体结构，轴向总长度覆盖动铁芯全伸出状态下的尺寸，安装时需要在动铁芯的运动行程两端预留足够的避让空间，避免动铁芯伸出或缩回时与周边构件发生干涉，两个安装孔的中心距与框架宽度匹配，安装面的平面度需要控制在合理范围内，避免框架安装后出现形变导致端盖孔位偏斜，影响动铁芯的正常滑动。

　　设计过程中优先考虑了磁路的闭合效率，框架的导磁厚度经过匹配计算，避免磁饱和导致的推力不足问题，同时端盖采用非导磁材质与导磁材质组合的结构，既可以对动铁芯起到滑动支撑作用，也能减少磁路的无效漏磁，保证额定电压下的输出推力满足使用需求。这类电磁执行件的行程通常在几毫米到十几毫米区间，适合短行程高频往复动作的工况，相比旋转式电磁铁加连杆转换的结构，直接直线输出的传动效率更高，传动环节的间隙更小，动作响应速度更快，在小型自动化设备、智能储物柜、纺织机械的点位控制、办公设备的机构触发等场景都有广泛应用。建模过程中对各个配合面的公差做了合理预留，动铁芯与端盖的配合间隙、线圈骨架与外壳的装配间隙都按照实际加工装配的工艺要求设置，既保证零件能够顺利装配，也避免间隙过大导致的磁路损耗增加，同时对安装孔的位置度做了约束，保证批量生产时的安装互换性，不需要针对单个零件做适配调整。
