机加工用快速半一次性夹持钳结构设计

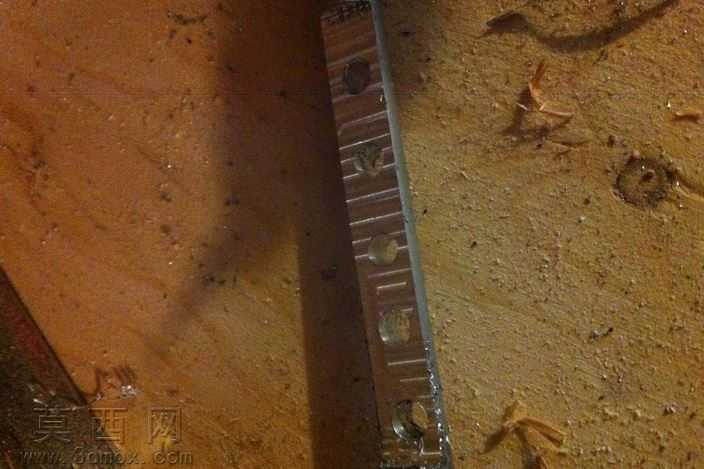

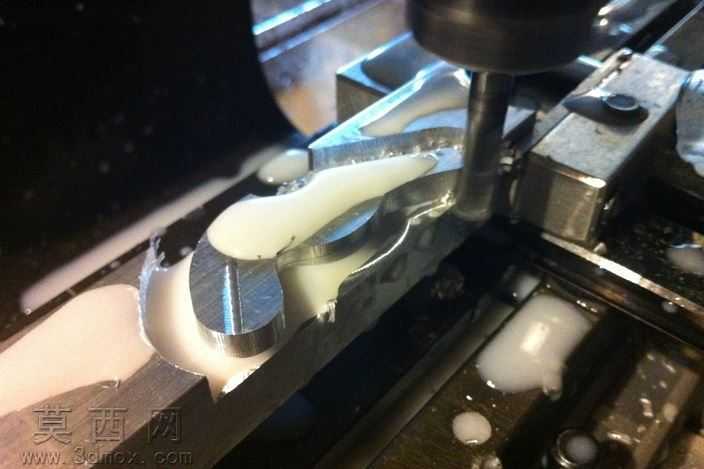

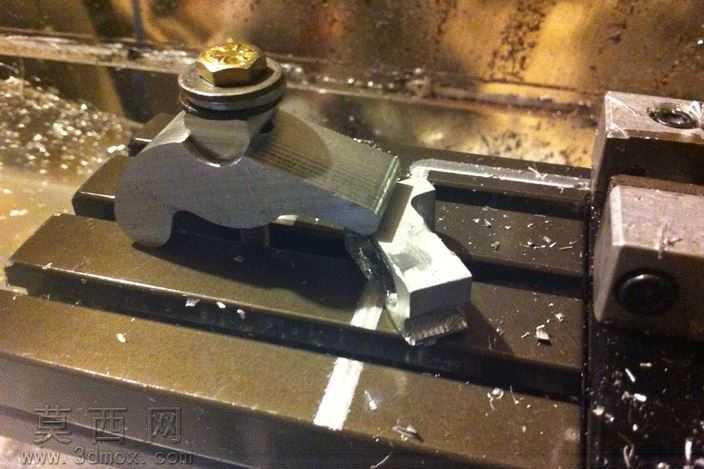

本夹持钳为适配小型机加工工位的快速夹紧工装，整体采用SolidWorks完成全参数化三维建模，建模过程中对各配合面的公差预留做了精细化设定，确保实体加工后各活动部件无卡滞、夹紧行程符合设计预期。模型构建阶段先完成核心钳体的轮廓草绘，通过拉伸、切除特征生成钳身的基础基体，针对钳身与机床工作台接触的定位面做了平面度约束的特征标注，保证装夹时的基准重合度。顶部的锁紧螺母与调节螺栓采用标准件库调用后做适配性修改，螺栓与钳身的螺纹配合做了简化的干涉检查，确保虚拟装配时螺纹旋合行程无穿模问题。钳口的夹持部位做了局部加厚与圆角过渡处理，避免夹紧应力集中导致钳口崩裂，同时在钳口与工件接触的工作面预留了可更换垫片的安装槽，方便后续根据不同夹持材质更换防滑或软质垫片。渲染阶段采用金属材质贴图，针对45号钢调质后的表面质感调整了粗糙度与反光参数，还原实际加工后零件的金属哑光效果，场景搭配机床工作台的铁屑、切削液痕迹做环境烘托，直观呈现该夹具在实际加工场景中的使用状态。设计思路源于日常加工中普通钳具装夹效率低、小批量加工时工装成本高的痛点，采用半一次性的设计逻辑，核心锁紧结构可重复使用，钳口夹持段可根据加工需求快速修配或更换，使用者可通过0.75英寸厚度的6061铝板配合基础加工设备，在数小时内完成该夹具的自制加工，配套的加工路径包含半圆形钳口的粗铣、钻孔、精修工序，锯带切割工序的参数也做了适配设定，单次装夹可覆盖约1/8英寸厚度范围的工件夹紧需求，无需复杂的调校步骤即可实现快速对位夹紧，大幅降低小批量零件装夹的辅助时间，同时避免了采购专用夹具的高额成本，适配普通铣床、钻床等常规机加工设备的工作台装夹需求，夹紧力可通过顶部螺母的旋合程度灵活调节，兼顾装夹效率与夹持稳定性。
