3D打印机用NEMA14转17步进电机适配安装座

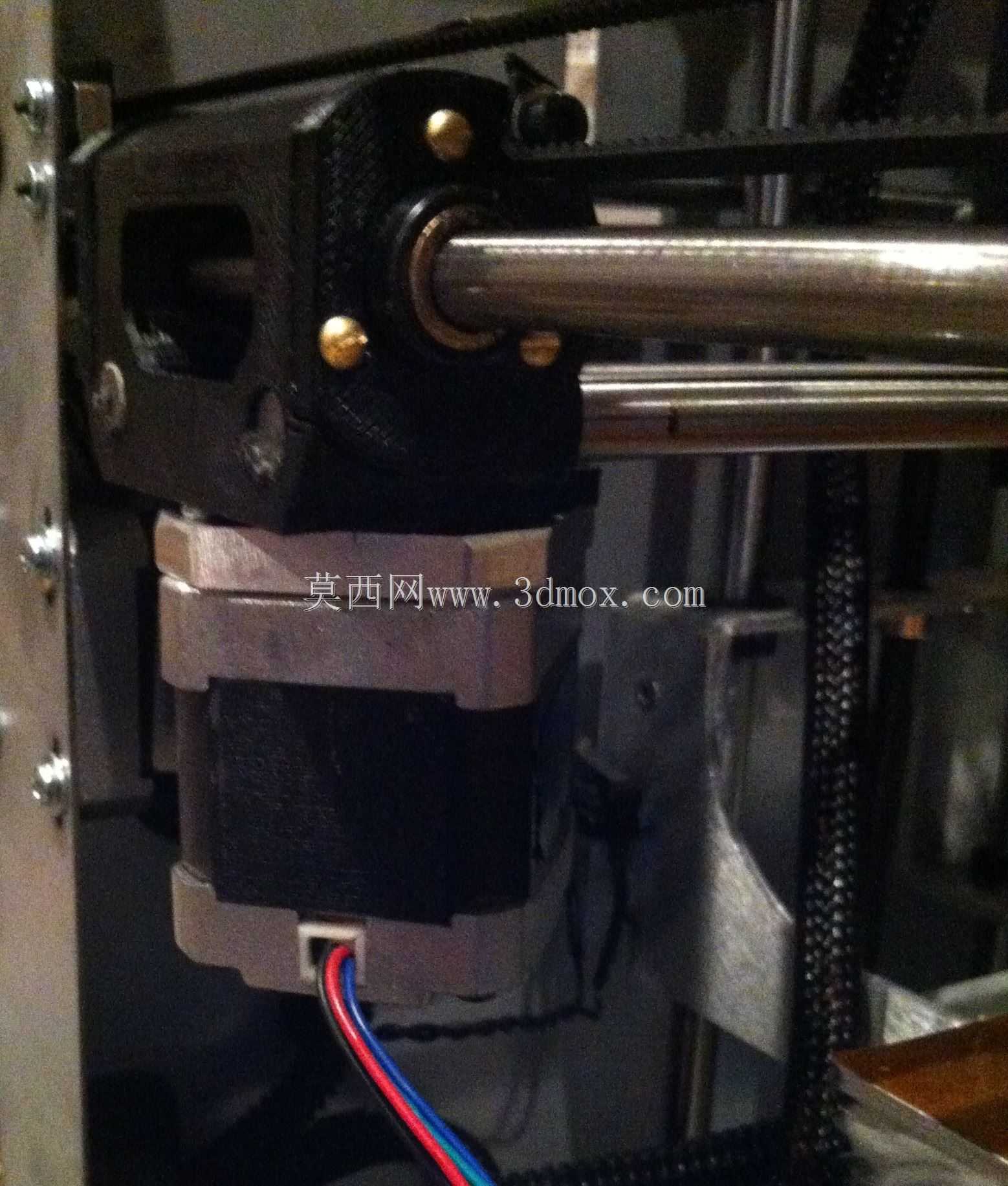

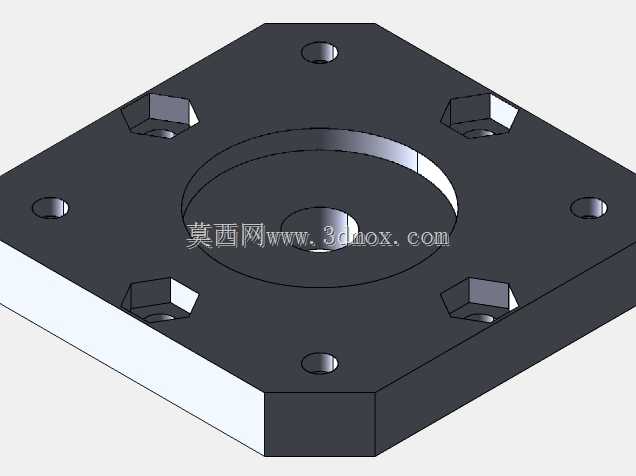

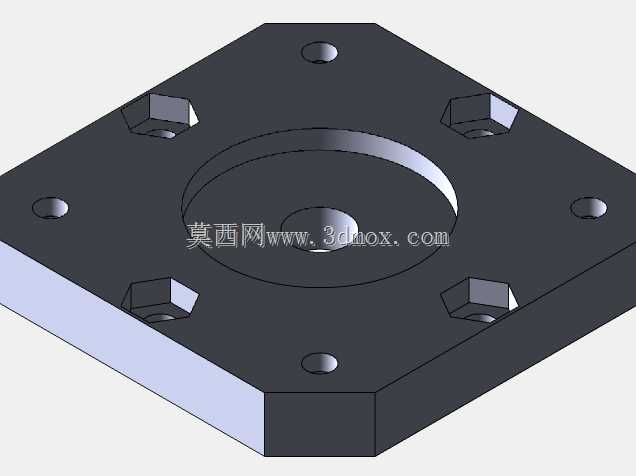

在桌面级FDM3D打印机的改装与故障替换场景中，不同规格步进电机的安装适配是结构调试环节常遇到的实际问题。NEMA标准步进电机的安装法兰尺寸有明确的系列划分，NEMA14与NEMA17是桌面级3D打印设备上应用最广泛的两类规格，前者法兰尺寸更小、输出扭矩偏低，多用于负载较轻的挤出机构或小型运动轴，后者法兰尺寸更大、输出扭矩更高，可适配更高负载的传动需求。当原有设备搭载的NEMA14步进电机因供电参数匹配不当出现过热死机、扭矩不足丢步等问题时，直接替换NEMA17电机会面临安装孔位不匹配、法兰定位基准错位的问题，无法直接固定在原有电机安装位上，此时就需要专用的转接适配器来完成两种规格电机的安装过渡。这款适配结构的设计完全围绕实际安装需求展开，没有多余的冗余结构，整体为板式转接结构，一侧匹配NEMA14电机的原有安装孔位，可直接固定在设备原有的电机安装支架上，另一侧匹配NEMA17电机的标准法兰安装孔距，实现不同规格电机的安装基准转换。结构上预留了六角螺母的嵌入槽，安装时可将六角螺母卡入对应槽位作为螺纹连接基础，无需额外在安装板上攻丝，降低加工难度；如果采用机加工方式制作该适配件，可直接忽略六角嵌槽结构，在对应孔位直接钻2.5毫米底孔后攻M3螺纹，同样能满足连接强度要求。安装边界上，该适配件的厚度控制在合理范围，不会额外增加电机轴方向的安装长度，避免出现电机轴与传动轮、同步带的配合尺寸偏差，转接后电机轴的伸出长度与原有NEMA14电机的轴伸尺寸匹配，无需额外调整同步带张紧度或传动轮的轴向位置。连接NEMA17电机时采用M3内六角螺钉完成固定，螺钉长度可根据适配件实际厚度选配，保证螺纹旋合长度满足连接强度要求，不会出现电机运行过程中松动移位的问题。实际使用中，该适配件可直接通过3D打印制作，采用PLA或PETG材料即可满足日常使用的强度需求，打印时无需额外添加支撑，安装面贴合度好，能有效解决不同规格步进电机替换时的安装干涉问题，减少设备改装时的支架重新设计、加工工作量，快速完成电机替换调试，恢复设备正常运行。
