工业用铰接式连接铰链结构设计

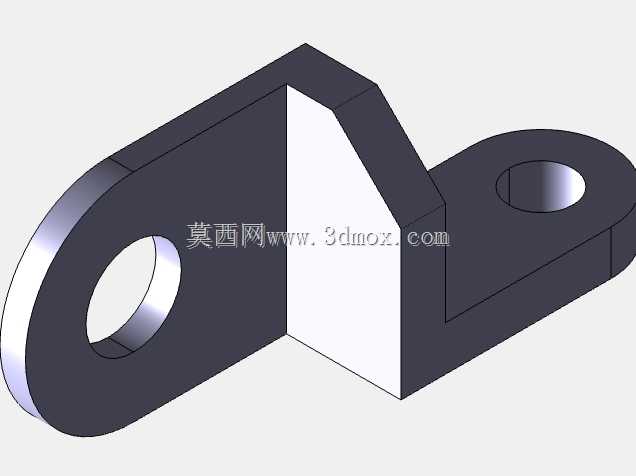

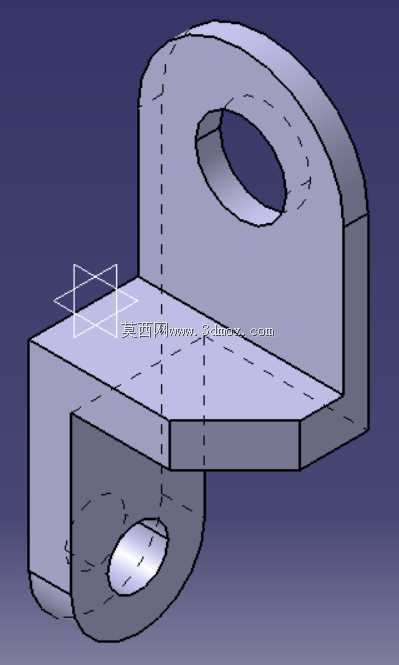

　　在工业流体控制、小型工装夹具以及模块化设备的连接场景中，铰接类零件是实现部件间相对转动、补偿装配误差的核心基础构件，本次呈现的铰链结构，主要适配阀块组件间的活动连接需求，也可迁移用于小型设备舱门、可拆卸检修盖板的转动连接场景。从实际工况适配角度看，这类铰链需要承受连接部件的静态载荷，同时在部件开合、相对偏转过程中保持转动顺畅，无卡滞或旷量过大的问题，因此结构设计上做了针对性的考量。整体结构采用上下对称的耳板搭配中间连接基体的布局，上下两个带同轴孔的耳板分别对应待连接的两个部件，中间的块状基体作为承载主体，将两个耳板的受力均匀传递，避免局部应力集中。

　　上下耳板的销孔做了同轴度公差约束，实际建模时参考练习册给定的尺寸基准，以中间基体的底面为安装基准面，确定上下耳板的中心距，保证销轴装配后，两个连接部件的转动轴线重合，不会出现转动别劲的情况。从安装边界来看，中间基体的底面为平整安装面，可通过螺栓紧固或焊接的方式固定在其中一个待连接件上，下方耳板的销孔与另一部件的铰接端配合，穿入销轴后即可实现转动连接；上方耳板的销孔可根据实际需求加装润滑衬套，降低长期转动带来的磨损，适合有频繁开合需求的工况。设计过程中，耳板的外侧做了圆弧过渡处理，一方面避免尖锐棱角带来的装配划伤风险，另一方面圆弧轮廓可以优化耳板根部的应力分布，在承受径向载荷时减少应力集中系数，提升零件的抗疲劳性能。

　　中间连接基体的侧壁与上下耳板的连接处做了圆角过渡，避免直角连接处的应力突变，在承受偏载载荷时，能够将力均匀分散到整个基体截面，不会出现根部断裂的问题。从功能特性上看，该铰链的转动角度范围可满足常规阀块组件的偏转需求，上下耳板的厚度尺寸经过匹配计算，能够承受对应规格阀块的自重以及管路带来的附加载荷，不会在长期使用后出现耳板变形、销孔磨损椭圆化的问题。建模过程中，以基准面为对称参考构建上下耳板的轮廓，先绘制中间基体的拉伸截面，确定整体的安装面尺寸与厚度，再分别在上下位置构建耳板的草图，通过拉伸、切除命令完成销孔的加工特征，最后对所有锐边做倒圆角处理，还原实际机加工零件的工艺特征。

　　在实际选型应用时，需要注意核对安装面的螺栓孔位（若采用螺栓连接方式）与待安装部件的孔位匹配度，销孔的直径需要与选配的销轴直径保持合适的间隙配合，既要保证转动灵活，又要避免间隙过大带来的连接晃动。对于有防腐需求的工况，可在该结构基础上调整材质为不锈钢或做表面镀锌处理，建模时可直接修改对应特征的尺寸参数，快速适配不同载荷等级的连接需求。这类铰接结构看似简单，实则在工业设备中承担着关键的活动连接作用，尺寸的微小偏差就可能导致装配后转动卡滞、受力不均，因此建模时需要严格把控基准统一原则，所有尺寸都从同一安装基准出发进行标注，保证加工后的零件能够满足装配精度要求，在实际设备运行中稳定实现转动连接的功能，不会因为结构设计的疏漏导致设备故障。
