按压式喷雾触发控制按钮结构设计

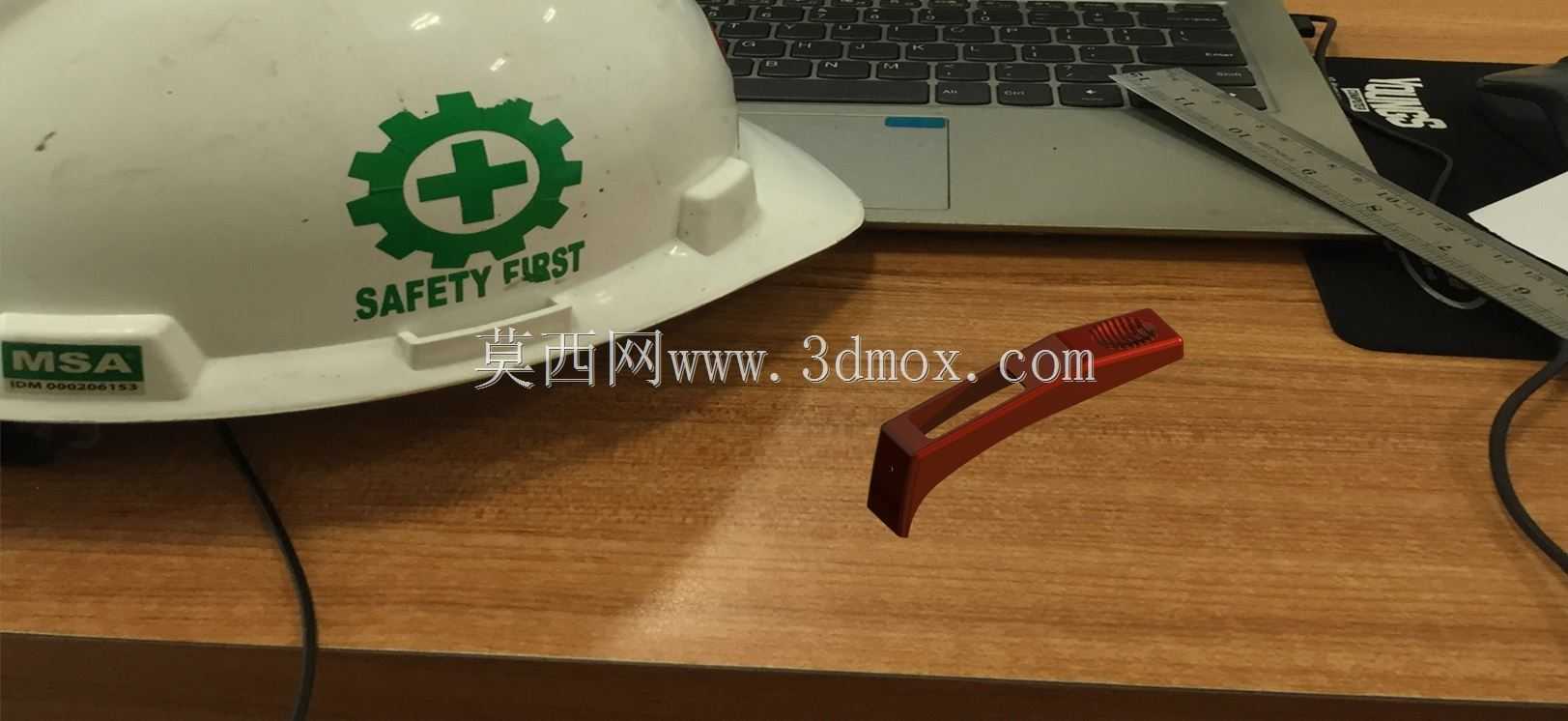

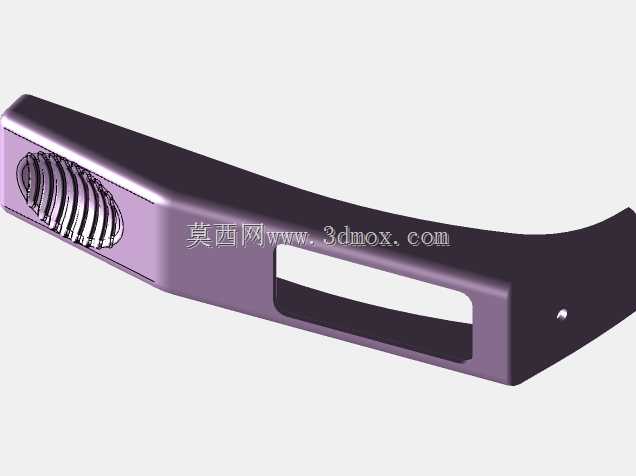

　　在日化包装、小型植保器械、实验室微量喷雾装置的流体控制回路里，这类按压式喷雾触发按钮是终端操作的核心接触部件，直接决定喷雾触发的手感一致性、流体通断的响应速度，以及长期按压后的结构可靠性。很多一线结构工程师在做喷雾类终端产品设计时，往往会忽略按钮和内部阀杆的配合公差，要么按压行程过短导致误触发，要么按压力度过大造成用户操作疲劳，这个按钮的结构设计刚好规避了这类常见问题。从实际安装边界来看，这个按钮的指托贴合面做了符合人体工学的弧度处理，按压接触区域的宽度适配成年人指腹的平均按压范围，安装端的卡扣结构直接和阀块上部的阀杆端部卡合，不需要额外的紧固件，装配时直接对准卡位按压到位即可完成固定，整体安装后突出阀块表面的高度控制在常规操作的舒适区间，既不会因为突出过多造成运输过程中误碰触发，也不会因为凹陷过深导致按压时指尖受力不均。

　　设计过程中没有采用复杂的曲面放样来做外观造型，而是从基础草图入手，先确定指托部分的按压轮廓，再在和阀杆配合的连接位置做对应的螺纹结构，这里的螺纹不是用于密封的管螺纹，而是用于调整按钮和阀杆的初始配合位置，方便装配时根据不同批次阀杆的长度公差做微调，保证每一个成品的按压行程都能控制在设计要求的范围内。结构壁厚的调整没有直接用统一抽壳的方式处理，而是通过提取凹陷特征传播、配合偏移命令来逐段调整壁厚，在手指经常按压的受力区域适当增加壁厚，避免长期按压后出现应力发白甚至断裂的问题，在和阀杆配合的连接位置做了局部的加强筋处理，筋位的厚度控制在主体壁厚的0.6倍左右，避免注塑过程中出现表面缩痕，影响外观和装配精度。

　　最后通过关闭体积的方法完成整体实体的闭合，检查所有配合面的干涉情况，确保按钮在全行程按压过程中不会和周围的阀块外壳、密封件产生摩擦卡滞。从实际使用场景来看，这类按钮适配的喷雾阀块，既可以用在手持消毒喷雾器的终端控制，也可以用在日化产品的喷雾包装上，甚至部分小型气动润滑装置的手动触发端也能通用，设计时特意将配合端的卡扣尺寸做了通用化处理，能够适配市面上多数常规规格的喷雾阀杆，不需要针对单一产品开模，有效降低了配套生产的成本。

　　按压行程的反馈做了两段式的触感设计，初始按压阶段是空载行程，力度较轻，当按压到触发位置时会有轻微的触感反馈，提示用户已经达到喷雾触发的临界点，继续按压就会开启流体通路完成喷雾，松开后在阀块内部弹簧的作用下按钮自动复位，切断流体通路，整个运动过程中按钮的导向结构和阀块的导向槽配合间隙控制在合理范围，不会出现按压歪斜导致的卡滞问题，也不会因为间隙过大造成按压时的晃动量超标。
