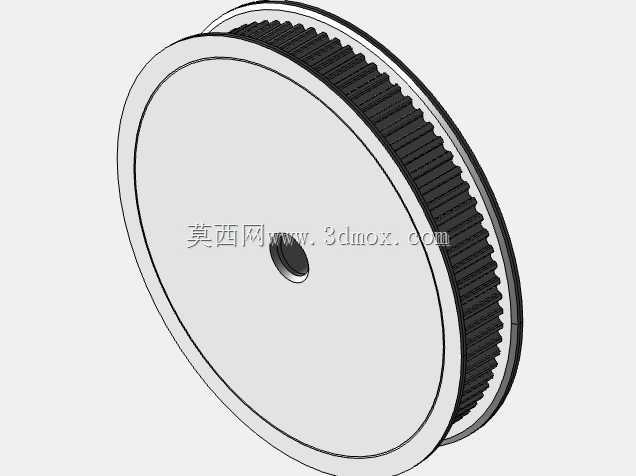

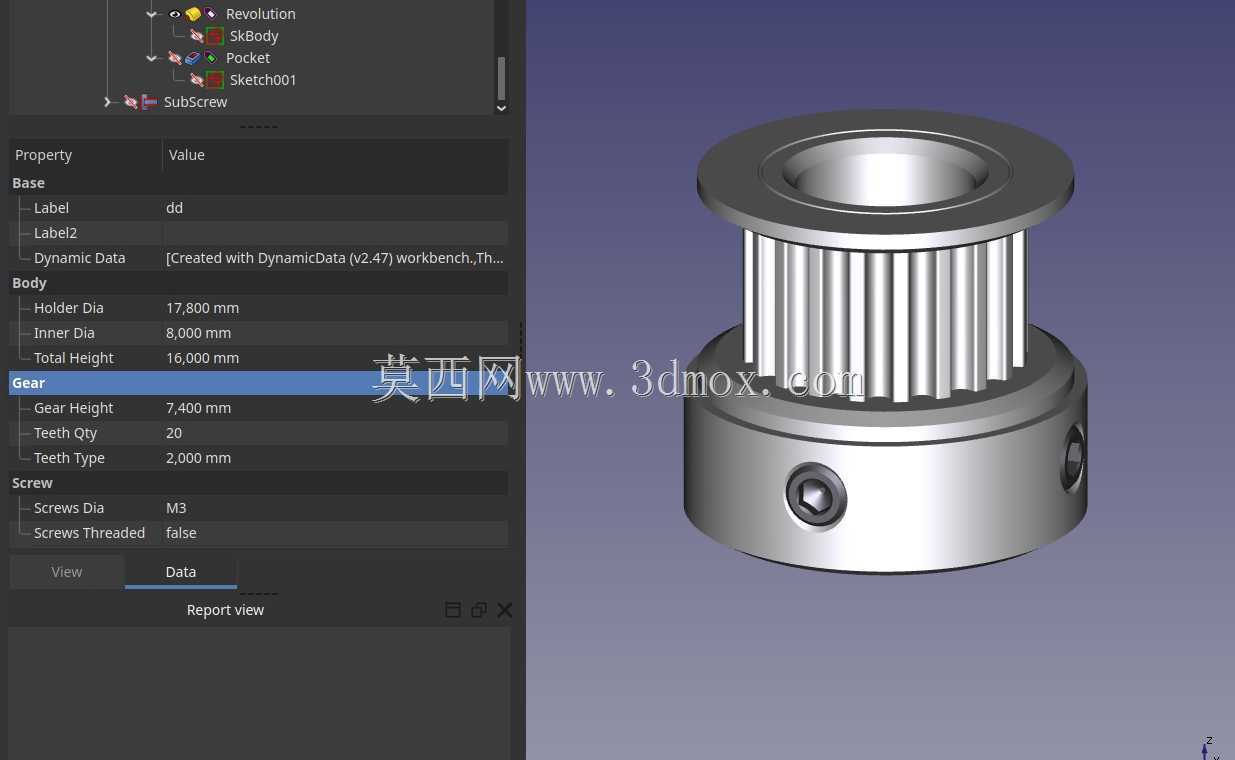

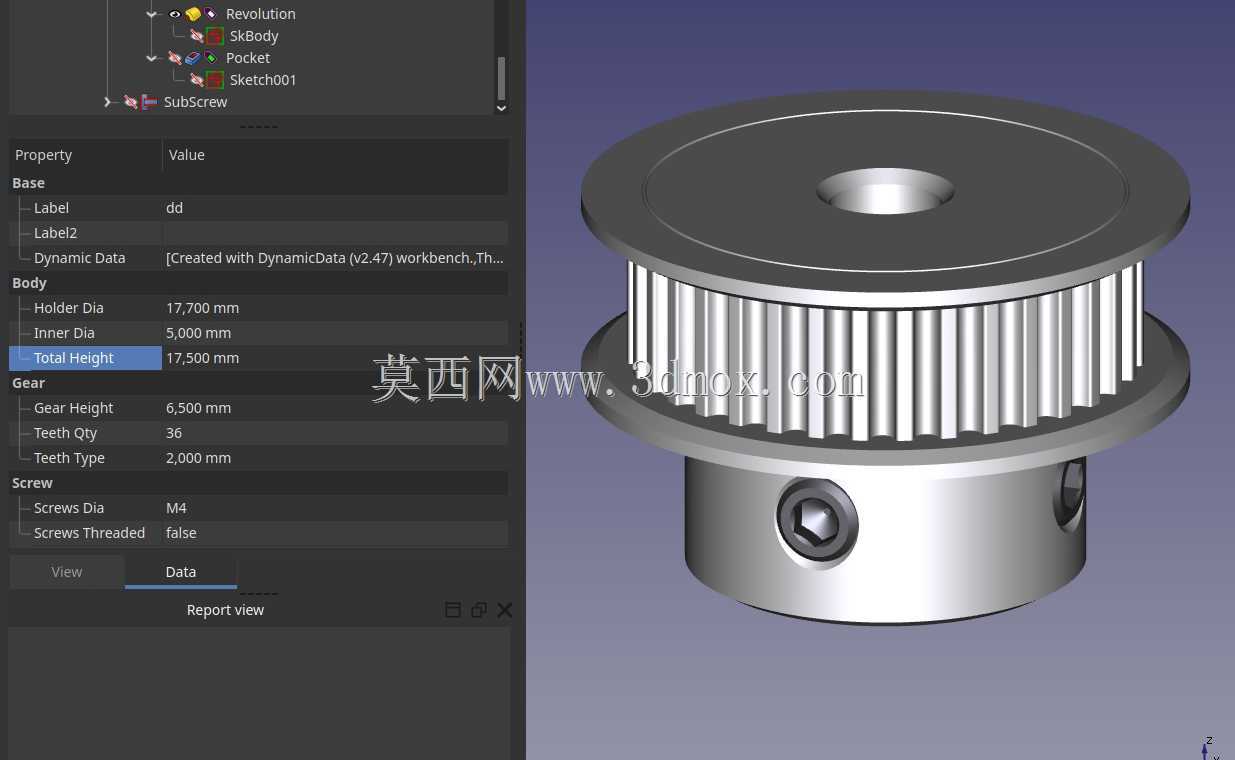

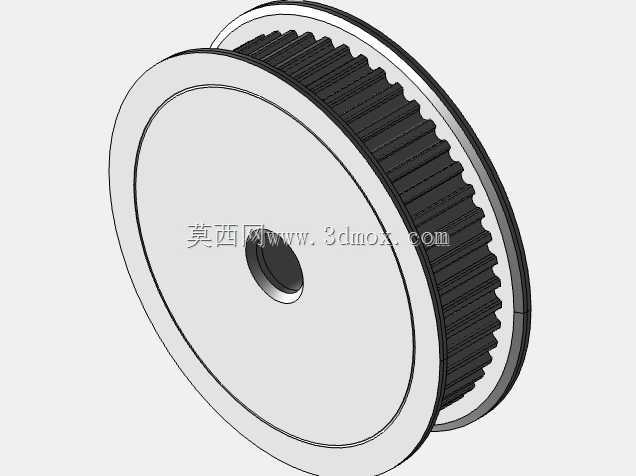

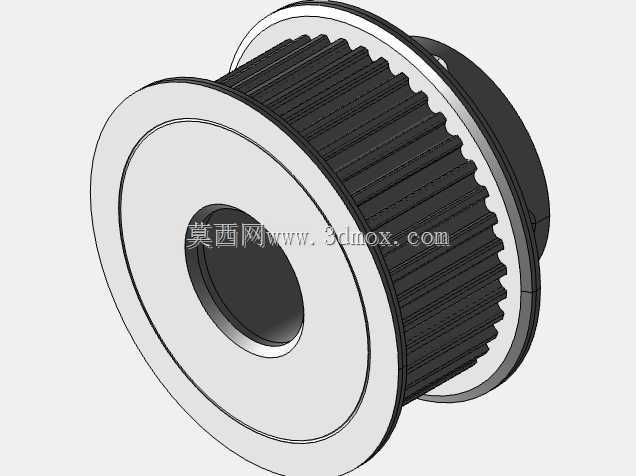

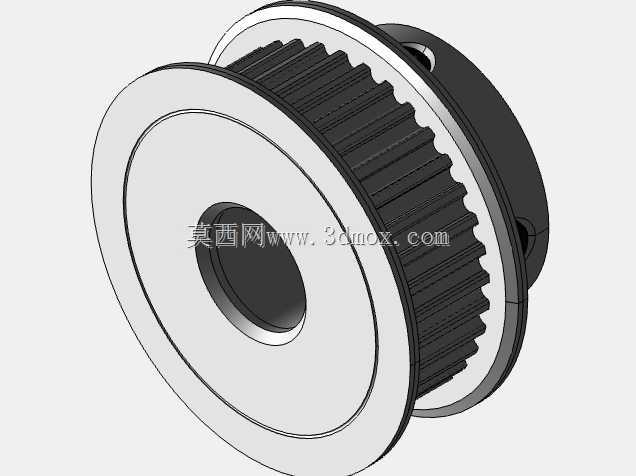

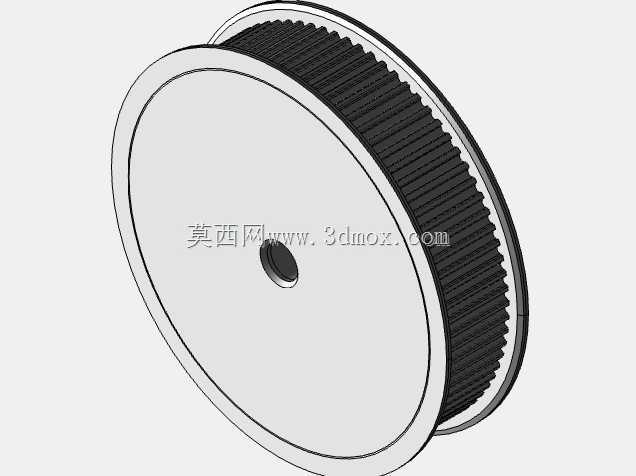

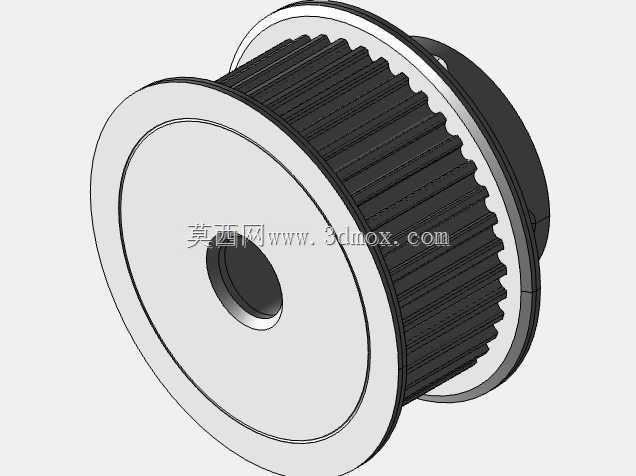

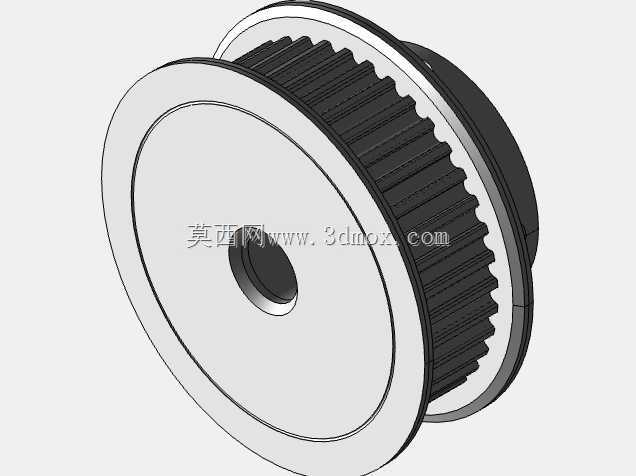

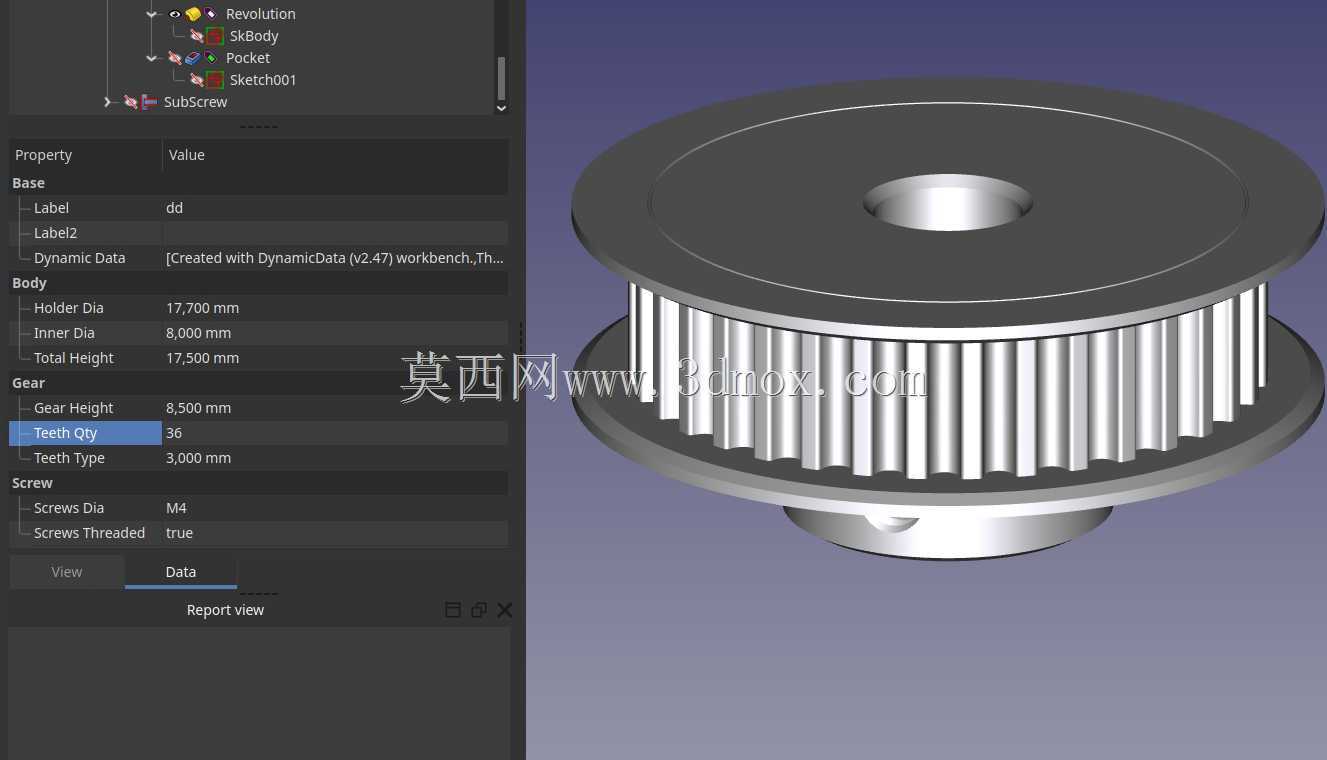

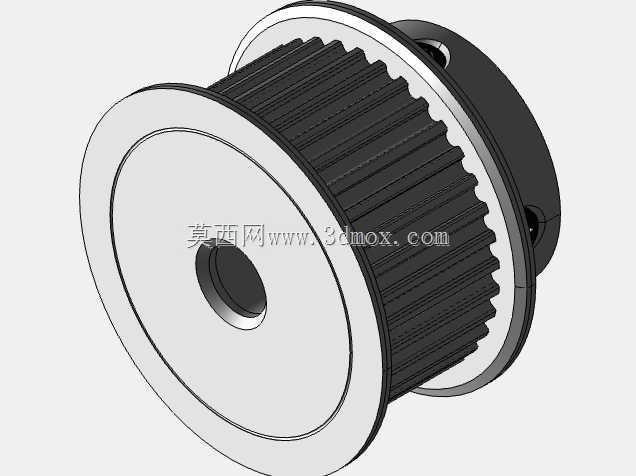

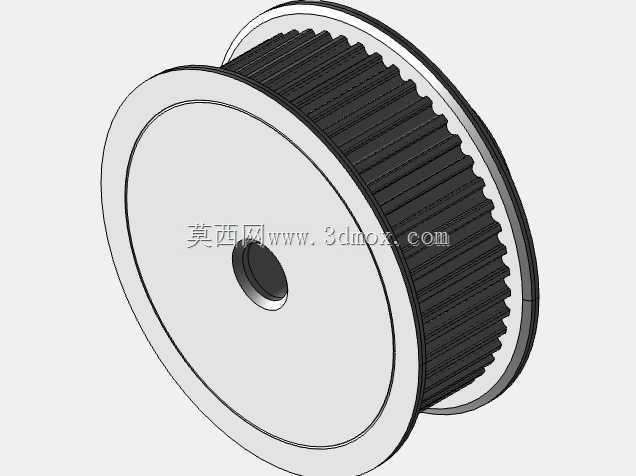

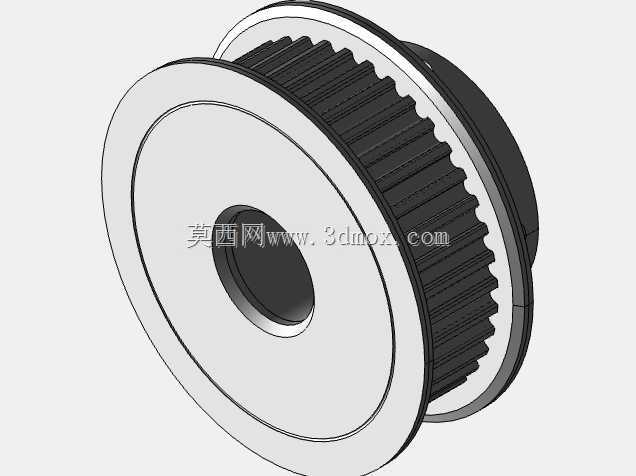

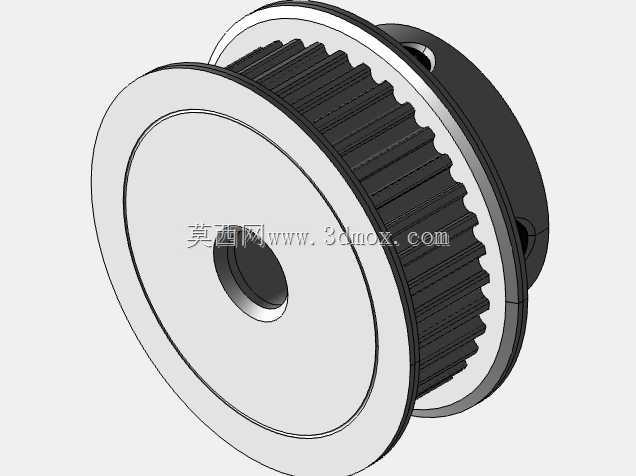

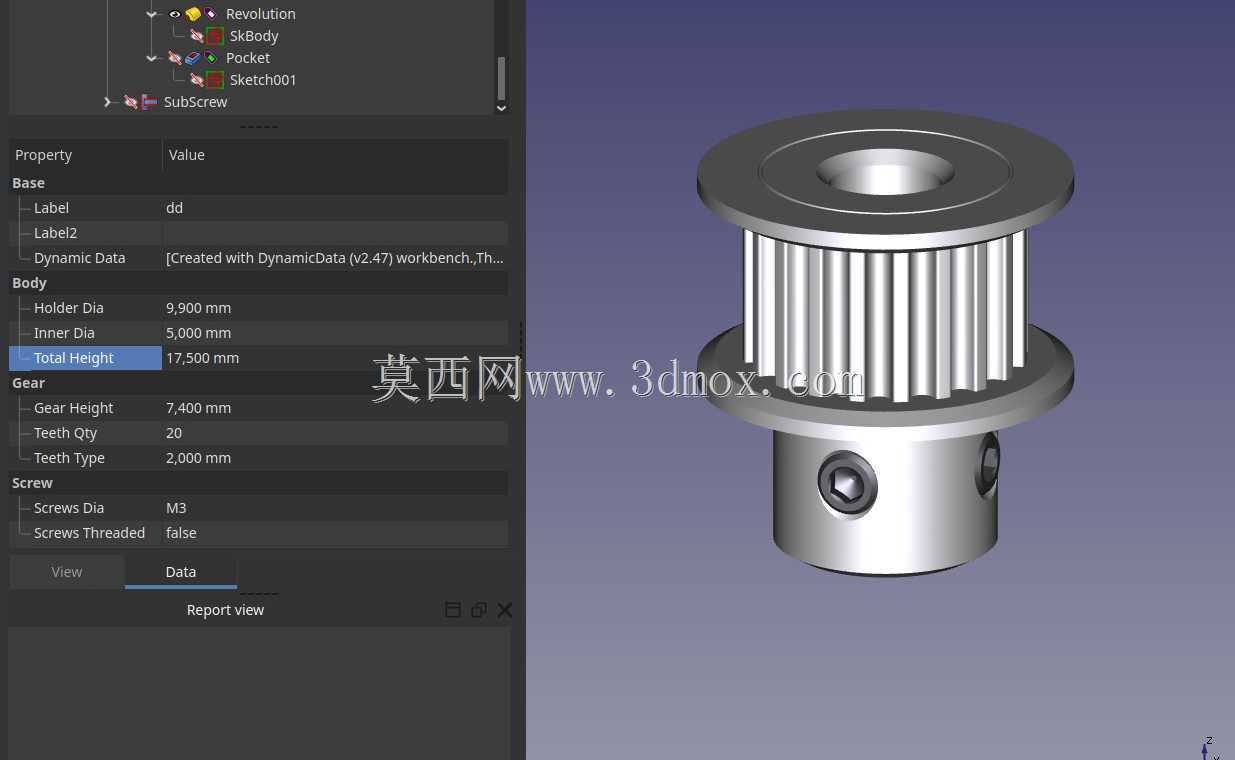

从安装适配维度看,带轮的内孔直径可根据配套传动轴的尺寸做对应调整,适配不同直径的光轴、D型 cut 轴以及带键槽的传动轴,支架直径也就是带轮的挡边外径做了参数关联,调整齿形参数时挡边尺寸会自动匹配,避免皮带运行过程中出现跑偏脱齿的问题;总高度、带齿部分的轮体高度参数独立可调,可适配不同宽度的同步皮带,从窄幅的6mm宽度传动带到20mm以上的宽幅负载带都能通过参数调整快速生成对应规格。齿形部分严格匹配GT系列同步带的齿廓参数,齿距、齿高、齿型圆弧半径都做了参数化约束,调整齿数时齿形会沿轮体圆周自动阵列排布,不会出现齿形错位、齿距不均的问题,能保证和配套皮带的啮合精度,降低运行过程中的多边形效应带来的传动振动。在轻工自动化输送、小型精密传动模组、3D打印运动机构、桌面级数控设备的传动链路搭建中,正时皮带轮是保障同步传动精度、消除传动背隙的核心基础零件,这类带轮依靠齿形与皮带齿槽的精准啮合传递扭矩,相比平带摩擦传动不会出现打滑丢步问题,相比齿轮传动又具备中心距适配灵活、传动噪音低、无需额外润滑维护的优势,在小负载高精度传动场景中应用占比极高。这款GTn型正时皮带轮采用全参数化的设计逻辑搭建,覆盖了常规选型中绝大多数常用规格的尺寸边界,设计过程中优先考虑了实际装配的全流程需求,没有仅停留在外观造型的层面。

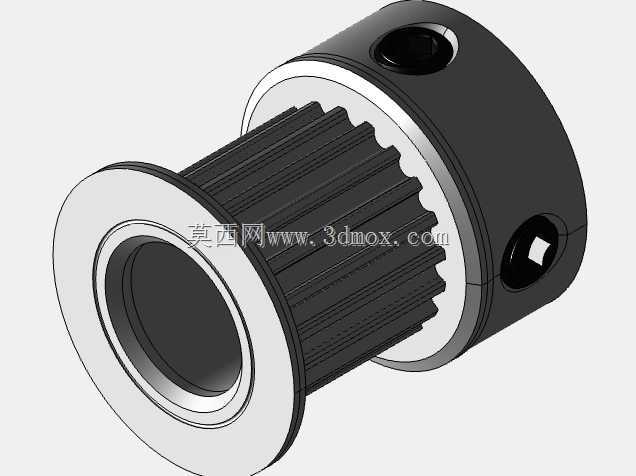

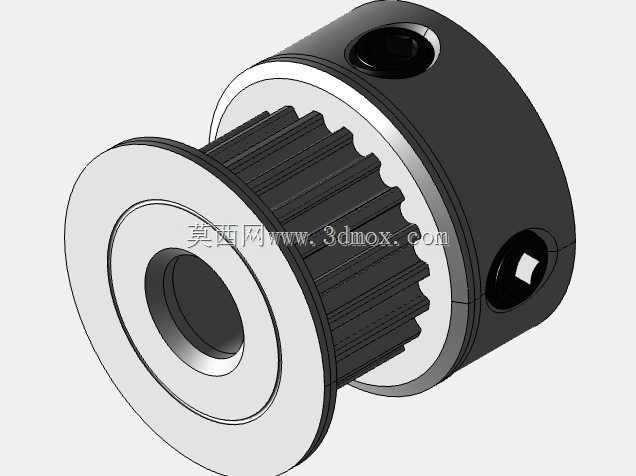

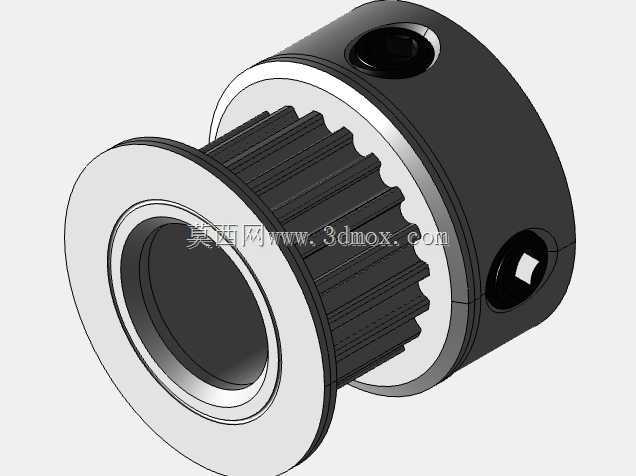

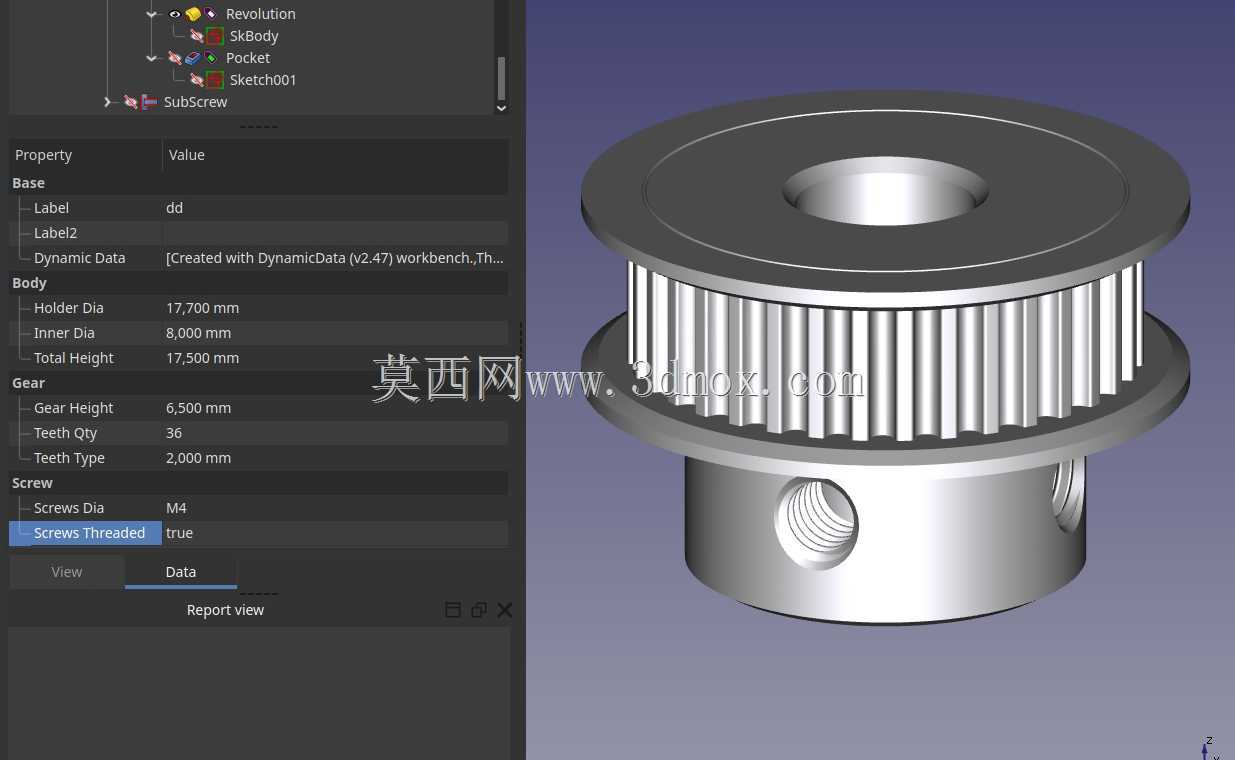

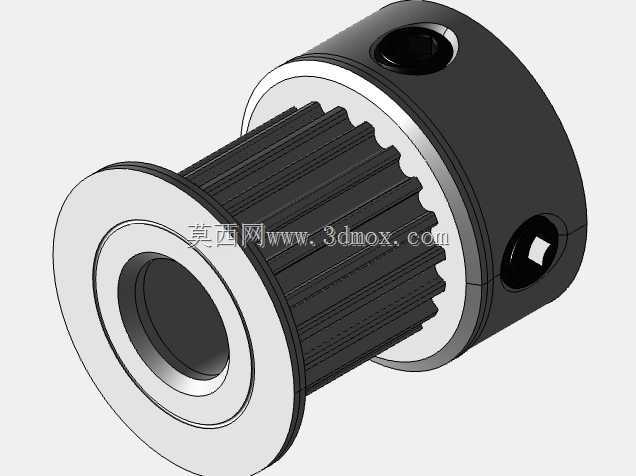

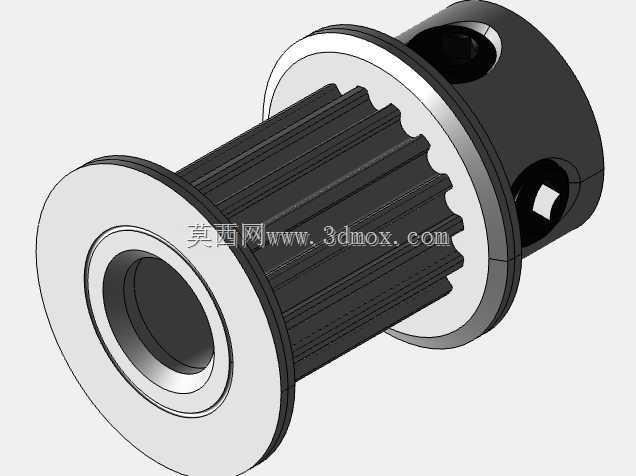

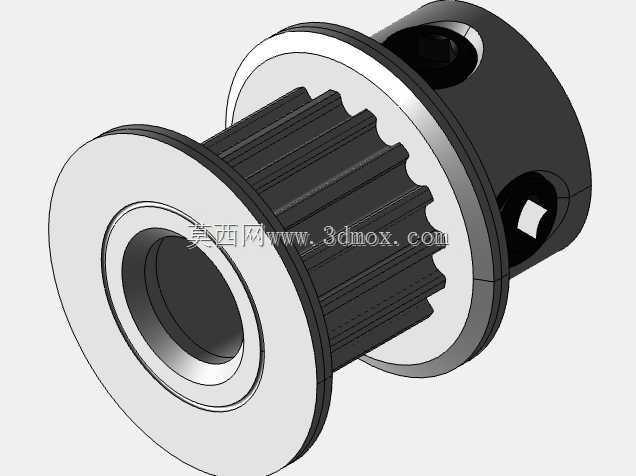

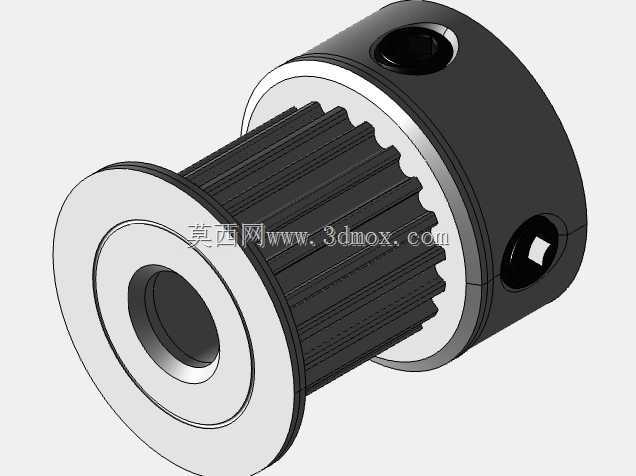

带轮侧面设计有紧定螺钉安装位,紧定螺钉的直径、螺纹规格、安装位置都做了参数关联,可根据实际传递的扭矩大小调整螺钉规格与数量,小扭矩场景用单颗M3紧定螺钉即可完成轴与轮的锁固,大负载场景可对称布置两颗紧定螺钉,提升锁固可靠性,避免传动过程中带轮与轴出现相对转动。设计过程中特意将轮体、挡边、紧定螺钉作为独立零件拆分建模,每个零件都保留了完整的建模特征树,可单独导出零件做工程图生产,也可直接进入装配环境完成虚拟装配校验,检查零件之间是否存在干涉问题,比如紧定螺钉拧入后是否会突出轮体外表面、挡边与轮体的配合公差是否合理。

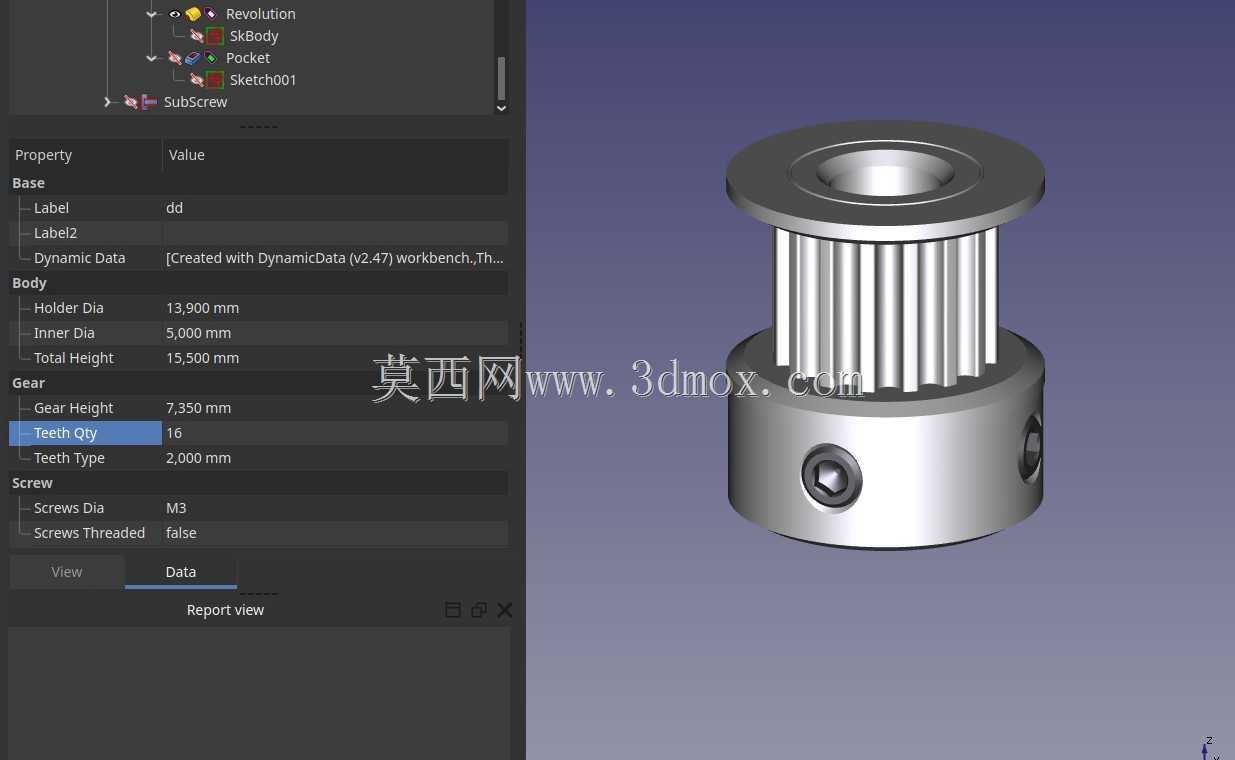

针对实际生产的需求,模型在参数调整时会自动校验尺寸合理性,比如当内孔直径设置过大接近轮体齿根圆直径时,参数逻辑会限制不合理的尺寸输入,避免出现轮体壁厚不足导致结构强度不够的问题;轮体中心的轮毂部分厚度也随内孔尺寸自动调整,保证紧定螺钉拧入时有足够的螺纹啮合长度,不会出现螺纹滑牙的问题。在传动性能适配层面,这款带轮的参数覆盖了常用的16齿、20齿、24齿等常规齿数规格,适配的传动比范围可满足绝大多数小型传动机构的减速、增速传动需求,挡边的高度设置略高于皮带齿面高度,既能起到皮带导向防跑偏的作用,又不会因为挡边过高增加不必要的转动惯量,对于高速运转的传动场景,更低的转动惯量能提升传动响应速度,减少电机启停过程中的过冲问题。
模型的参数化逻辑还考虑了不同加工工艺的适配性,比如针对车削加工的场景,轮体外圆、内孔、挡边的同轴度约束在建模时就做了基准统一,所有回转面都以中心轴线为基准建模,导出工程图时可直接标注形位公差,减少后续工艺人员的标注工作量;针对3D打印快速制作原型的场景,模型调整参数后可直接导出网格文件,不需要额外做几何修复,所有面都是闭合的实体,不会出现破面、非流形几何等影响打印的问题。实际选型使用时,可根据传动系统的中心距、所需传动比、传递扭矩大小、皮带宽度快速调整参数生成对应规格的带轮,不需要从零开始建模,能大幅缩短结构设计阶段的零件建模周期,同时参数化生成的模型尺寸精度一致性好,不会出现手动建模时的尺寸误差,保证装配时的互换性。
