4mm规格子弹头式香蕉母插头结构

　　日常做测试治具、低压电气柜接线、实验台线路接驳的时候，经常会碰到需要频繁插拔的接线场景，这时候硬接导线不仅拆装麻烦，反复弯折还容易断芯，用这种子弹头结构的香蕉母插头就能很好解决这类问题。这款4mm规格的母头是和同规格公头配套使用的，整个主体采用圆柱式外形，和常规直筒香蕉插头不同的是，尾端做了子弹头式的收窄过渡，在密集排布的接线端子排上插拔的时候，手指捏持的受力点更贴合，不会因为相邻端子间距太小打滑，也不容易误碰到旁边的带电触点。

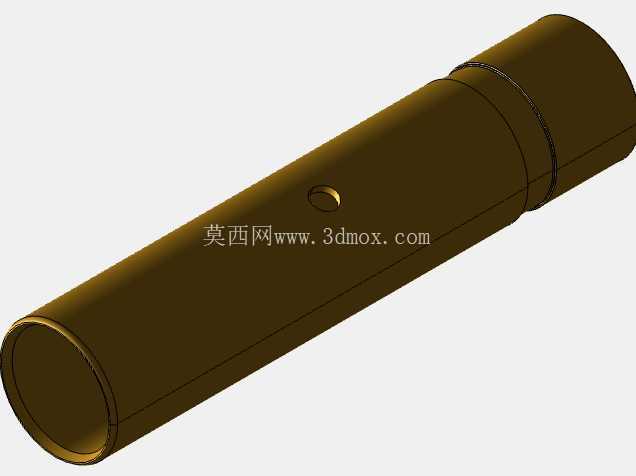

　　从结构设计上看，整个母头的主体采用一体化车削成型的结构，外壁做了均匀的壁厚控制，靠近插合端的位置预留了环形卡槽，用来装配套的绝缘护套或者防松卡簧，避免插合到位后因为拉扯导线出现松脱。侧壁上的小圆孔是用来穿入导线后做压接或者点焊固定的，相比尾部拧螺丝的固定方式，这种侧孔固定的结构在插合的时候不会因为扭矩传导把导线拧断，适合在有轻微振动的设备内部布线使用，比如小型实验设备、教学演示台的接线部位，长期使用也不会出现接触不良的问题。

　　安装边界上，这款母头的外径控制在适配4mm香蕉插座的常规公差范围内，插合深度和标准公头的插针长度匹配，不会出现插不到位导致接触电阻过大，或者插合过深顶坏插座内部弹片的问题。尾端的子弹头收锥段长度刚好覆盖导线压接后的裸露部分，套上热缩管之后整个接头的外轮廓是平滑过渡的，在穿入设备过线孔的时候不会被孔边卡住，布线的时候更顺畅。实际使用的时候，这类母头大多用在直流低压回路、信号测试回路里，比如电源供应器的输出端接线、万用表的延长测试线、学生实验台的电路接线端，相比裸露的接线端子，这种插合式的接头拆装效率高，接触电阻稳定，大电流通过的时候温升也更均匀。

　　建模的时候特意做了壁厚的均匀性校验，整个筒体的壁厚差控制在0.1mm以内，车削加工的时候不会因为壁厚不均出现振刀纹，后续做表面镀层的时候也能保证镀层厚度一致，耐磨性能更好。环形卡槽的位置距离插合端面的尺寸是按照行业通用的护套尺寸设定的，市面上常规的4mm香蕉插头绝缘护套都能直接适配，不需要额外开模做定制配件。侧壁的固定孔位置避开了插合时的弹片接触区域，压接导线的时候不会把筒体压变形，保证公头插针插入的时候能顺畅到位，和内部的接触弹片完全贴合。

　　在密集接线的场景下，比如PLC的测试端子排、信号转接板上，多个插头并排布置的时候，这款母头的圆柱外形加上尾端收锥的设计，相邻插头之间的最小间距可以做到6mm，比常规带法兰的香蕉插头节省30%左右的排布空间，在小型化的测试设备里能有效缩小整体的安装体积。插合面的端面做了微小的倒角处理，公头插入的时候有导向作用，即使盲插也能顺利对准，不会把公头的插针顶弯，日常维护更换线路的时候不用特意盯着插孔位置，能提升不少接线效率。接触部位的内壁粗糙度按照Ra1.6的要求设计，既能保证和公头插针的接触面积足够，又不会因为插拔阻力过大导致操作费力，正常插拔寿命能满足常规工业场景的使用要求，不需要频繁更换接头。
