重型DIY数控铣刨机床结构设计

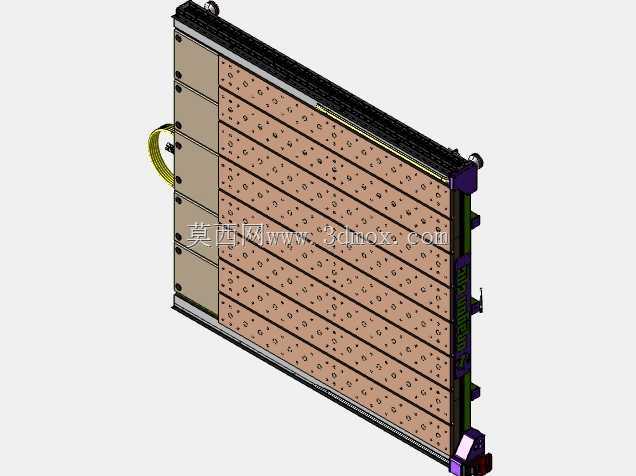

　　这款重载型DIY数控铣刨设备，核心面向小型加工工坊、个人创客的小尺寸金属、非金属件铣削、刨削加工场景，可覆盖塑料板、软金属板材、实木型材的平面加工、开槽、简单轮廓铣削需求，适配小批量定制件加工、模型制作、工装夹具修配等实际作业场景，无需依赖大型工业机床的场地与供电要求，可在普通车间、工作室环境内完成搭建与投产。设备整体框架采用现场采购的方形钢管切割后焊接成型，框架焊接完成后通过机加工工序加工出导轨安装基准面，保证各轴安装的平面度与平行度公差，线性导轨选用HGH15规格，导轨通过夹具配合千斤顶螺钉组预紧后固定在钢框架上，安装过程中可通过调整螺钉微调铝型材安装面的相对位置，补偿焊接变形带来的形位误差，保证各轴运动的垂直度要求。

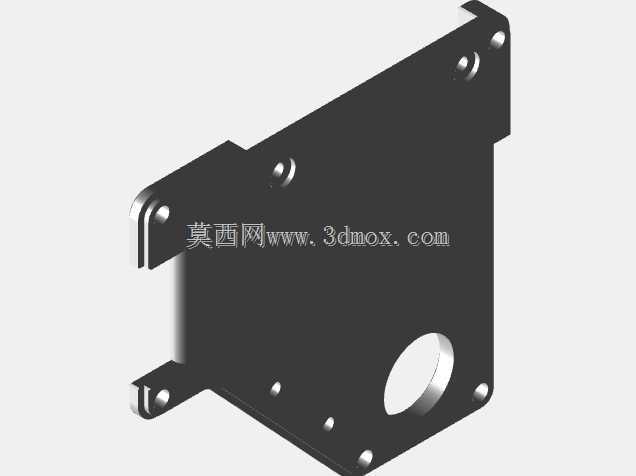

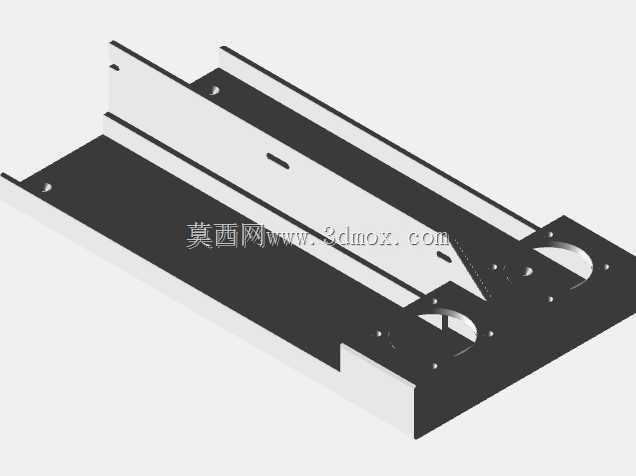

　　X轴与Y轴传动采用齿条齿轮结构，配合弹簧加载机构消除传动背隙，两个轴均选用NEMA34规格步进电机提供驱动力，保证重载切削下的扭矩输出；Z轴传动采用NEMA23规格步进电机搭配TR8丝杠，配合Delrin材质消间隙螺母实现垂直方向的精准进给，避免垂直轴下滑带来的加工误差。设备工作台采用规格木材加工成型，通过螺钉直接固定在钢架的安装基准面上，工作台面可根据加工需求更换不同材质的垫板，适配不同装夹要求。框架焊接加工完成后，预留了可更换废料板的安装空间，废料板可根据日常加工的工件形状、切屑排出需求自行设计形状，从简单的通用刨花板到定制的分区式接料结构均可适配，无需改动主体框架结构。

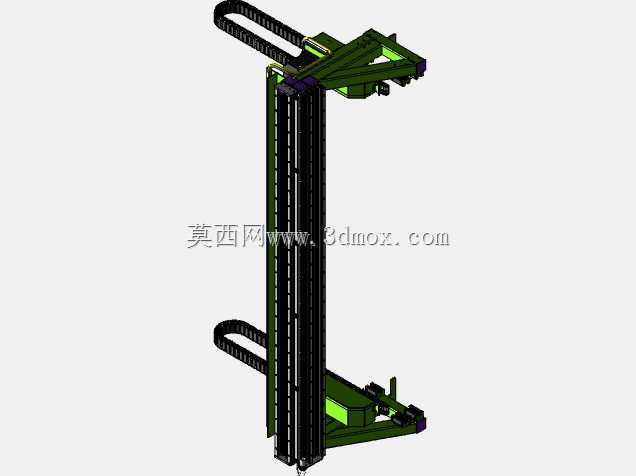

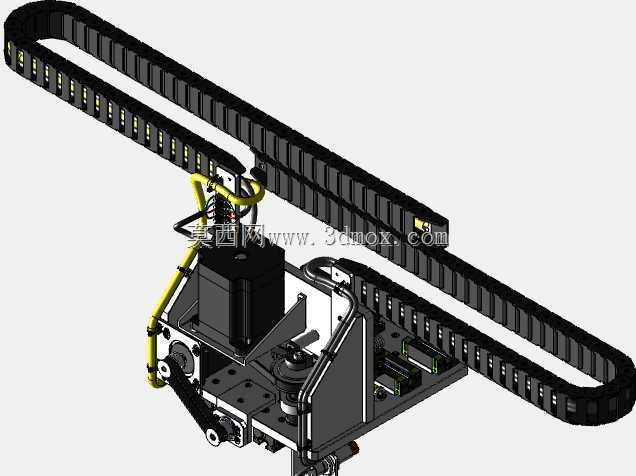

　　三个运动轴均采用双电缆链布线结构，将步进电机动力线、主轴电源线与控制信号线分离布设，通过物理隔离降低强电对弱电信号的电磁干扰，减少运行过程中的信号丢步问题，同时规整的布线也能避免线缆随轴运动时出现剐蹭、拉扯损坏。该设备的Y向结构可通过拼接铝型材、直线导轨与齿条的方式任意延长长度，无需重新设计主体传动结构，可根据加工场地大小、常加工工件的长度需求灵活调整行程，拓展加工适配范围。控制部分推荐搭配FluidNC的TinyBee CNC控制板实现运动控制，操作面板上设置拨片开关配合双刀单掷25A继电器，可实现硬件级别的急停功能，相比软件急停的响应速度更快，在加工出现异常时可直接切断动力回路，提升设备操作安全性。

　　设备下部预留了充足的电气安装空间，可将驱动器、电源、控制板全部集成在机架内部，部分结构护罩、管线端盖、布线座采用3D打印件制作，降低非核心结构的加工成本，同时也方便使用者根据自身的布线、安装需求自行修改护罩结构。设备搭建仅需常规手动工具即可完成，包括带切割轮的小型角磨机、电钻、小型钻床、小型焊枪，以及卷尺、角尺、锤子、中心冲、锉刀、螺丝刀、六角扳手、钻头、丝锥与丝锥扳手等通用工具，即使是初次搭建数控设备的使用者，也可在加工过程中逐步配齐所需工具，完成设备搭建后这些工具也可用于后续的设备维护、工件装夹等作业。
