CNC机床用无气ISO20自动换刀结构设计

在小型精密CNC加工场景中，传统气动换刀结构往往受限于气源配置、密封老化、气压波动等问题，在桌面级加工设备、便携加工单元、无气源配套的教学实训场景中适配性较差，这套无气ISO20自动换刀结构正是针对这类场景开发的纯电动驱动换刀方案，完全摒弃了常规加工中心依赖气动活塞完成松刀、拉刀动作的设计逻辑，从动力源到执行机构全部采用电驱动机械传动结构，能够在无压缩空气配套的作业环境下稳定完成ISO20规格刀柄的自动换刀流程。

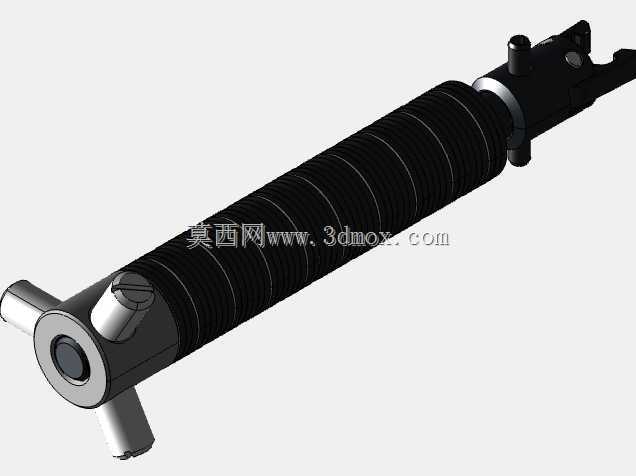

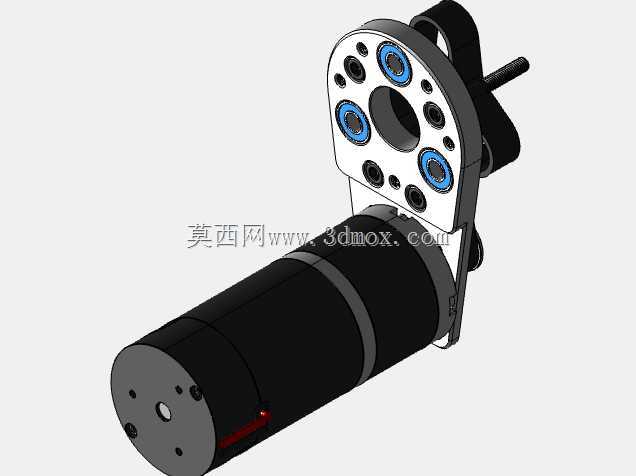

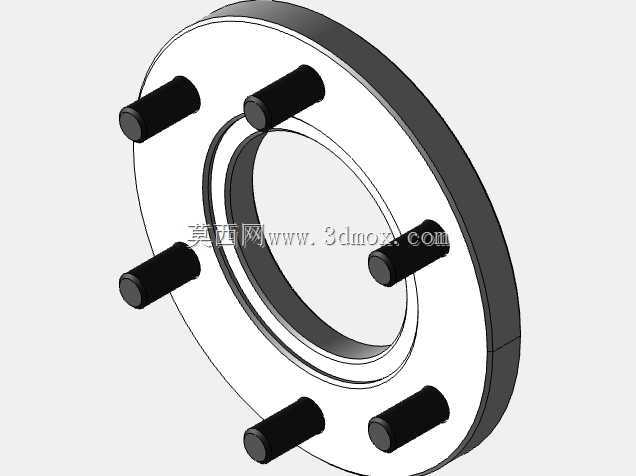

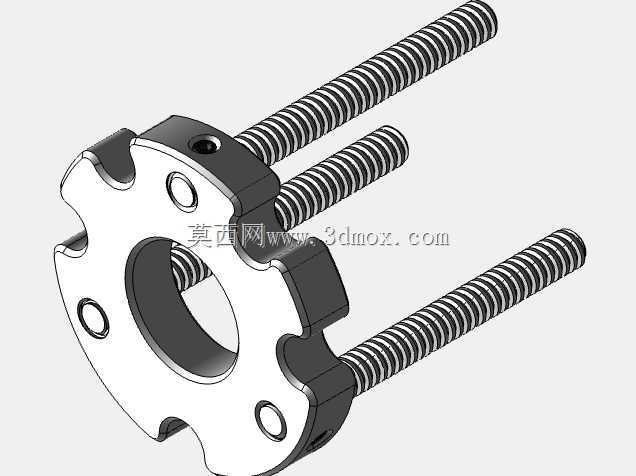

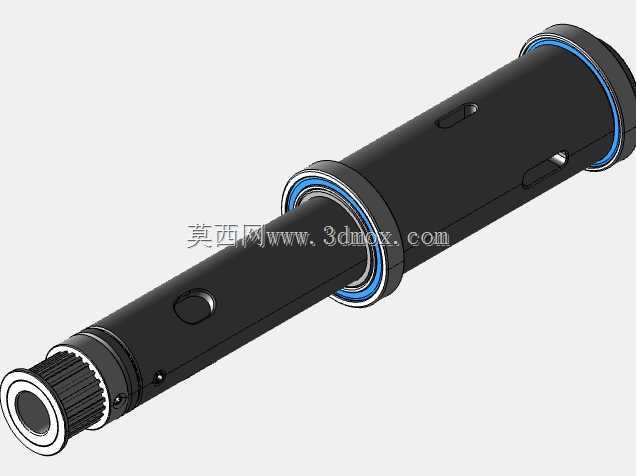

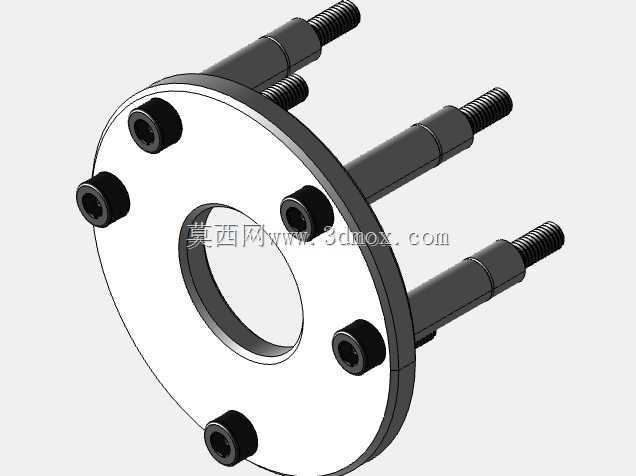

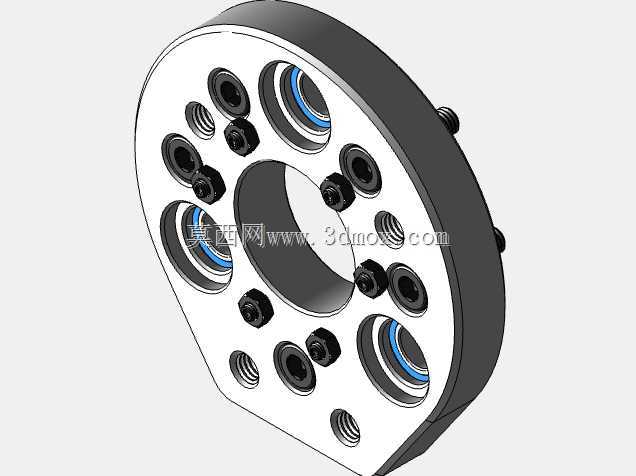

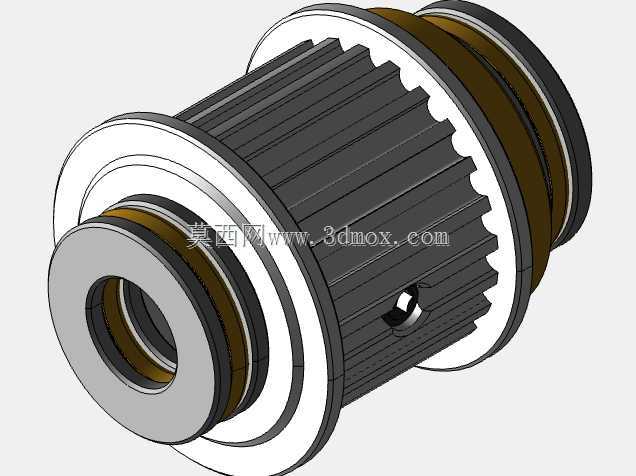

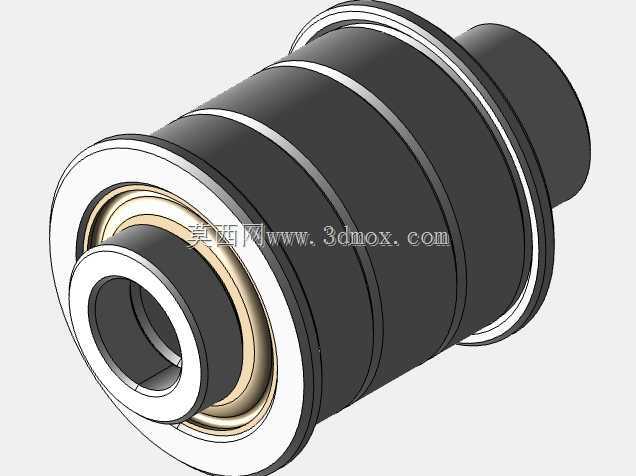

从功能实现逻辑来看，这套结构的核心夹紧力输出依靠高扭矩电机驱动顶升螺杆旋转，带动下拉杆压缩碟形弹簧组完成松刀动作，夹紧状态下依靠碟簧的弹性回复力提供稳定的拉紧力，整套结构在ISO20刀架上可实现约3500N的刀柄拉紧拉力，足以覆盖小型CNC机床进行铝件、塑料件、软金属切削加工时的刀柄夹持需求，避免加工过程中刀柄松动、掉刀的问题。压板组件上集成了三根直径8mm、螺距2mm的T8螺纹杆，每根螺纹杆穿过配套的梯形螺纹青铜螺母，螺母端直接连接24齿HTD3M皮带轮，皮带轮的安装结构做了推力与径向轴承的限位设计，能够承受顶升、下压过程中的轴向载荷与径向偏载，避免皮带轮偏磨、传动卡滞。

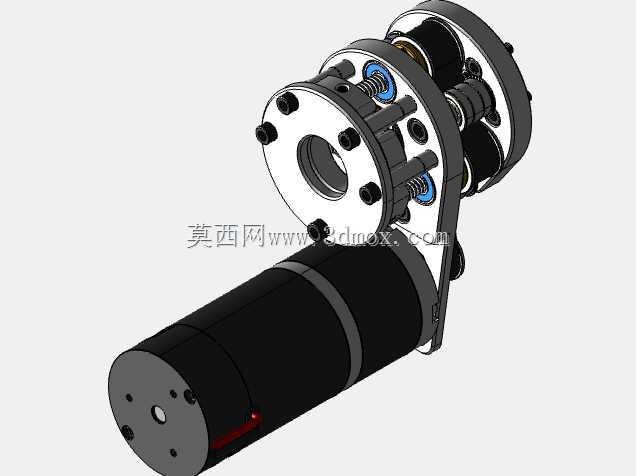

传动链路的设计上，顶升电机通过HTD3M同步带同时驱动三个顶升螺母同步旋转，保证三根顶升螺杆的升降行程完全同步，避免压板倾斜导致的拉杆偏载、卡涩问题，顶升螺母旋转带动螺杆升降的过程中，行程足以完全压缩碟簧垫圈，释放刀柄拉钉的拉紧约束。驱动电机选型上要求配置带电流监控功能的H桥驱动器，顶升过程中通过电流检测判断电机是否出现失速、卡滞，当顶升电机沿释放刀架方向转动到设定行程后，驱动电流会大幅降低，控制系统可据此判断松刀动作到位，避免电机长时间堵转过热；当换刀动作完成后，顶升电机沿夹紧方向转动到位后自动关闭输出，依靠碟簧的弹力保持夹紧状态，此时电机无需持续通电，也能保证压板在设备长期运行过程中不会接触主轴上的拉杆螺栓，减少不必要的磨损与功耗。

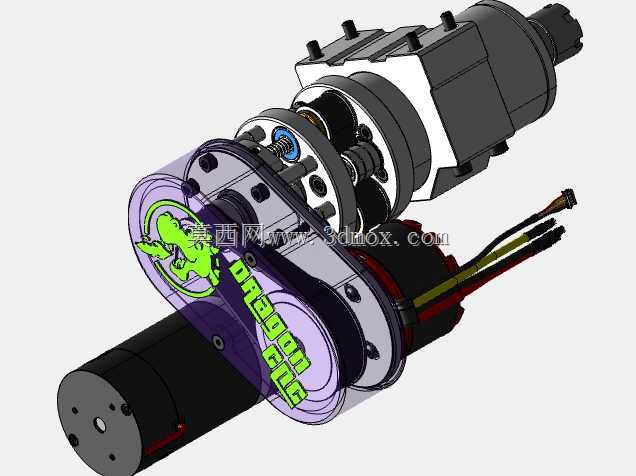

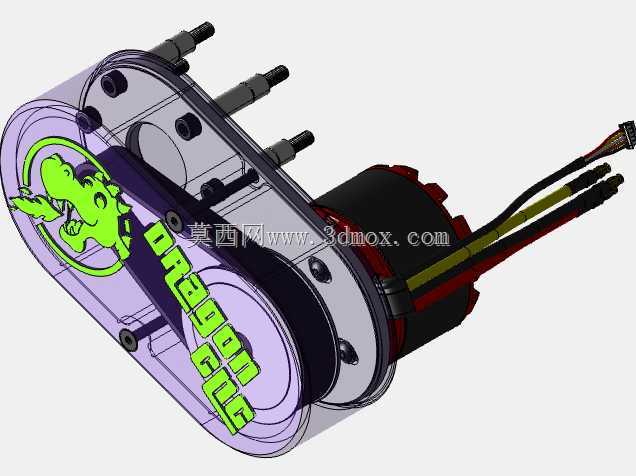

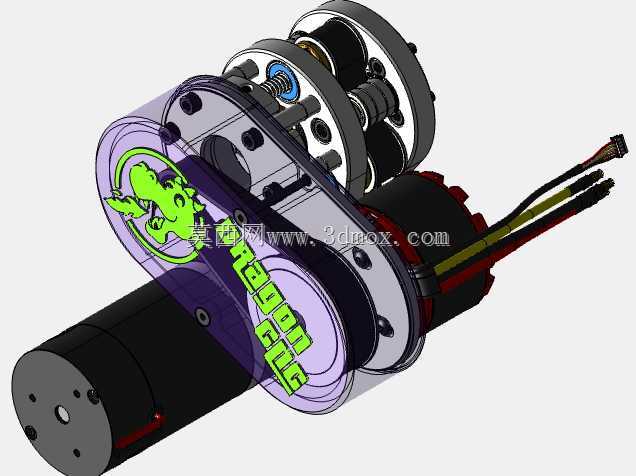

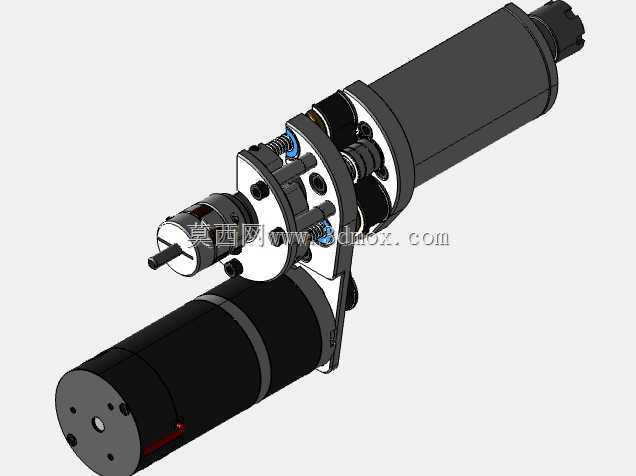

这套换刀结构预留了两种主轴电机的适配接口，可灵活匹配不同的主轴配置方案：第一种是采用柔性联轴器将主轴直接连接各类路由电机，结构紧凑安装便捷；第二种是适配电动滑板、踏板车常用的高转速无刷直流电机，结合皮带与滑轮减速组实现更高的主轴输出转速，比如搭配270KV规格的无刷电机，在45V供电工况下，采用60齿与24齿的同步带轮传动配比，可实现超过30000rpm的主轴转速，满足小型精密零件的高速加工需求。

从安装边界来看，整套换刀机构的安装法兰与常规ISO20气动换刀主轴的安装尺寸保持兼容，可直接替换现有小型CNC设备上的气动换刀模块，无需对主轴安装座、刀库走位路径做大幅改动；压板的升降行程控制在12mm以内，既满足ISO20刀柄拉钉的松刀行程要求，也不会过多占用Z轴的有效加工行程；三个同步带轮的中心距按照HTD3M皮带的标准张紧距设计，皮带张紧度可通过电机安装座的腰型孔进行调节，日常维护仅需定期检查同步带磨损情况、铜螺母的润滑状态即可，相比气动换刀结构省去了气源处理、密封件更换、气压调整等维护工作。

实际应用中，这套结构尤其适合桌面级CNC雕刻机、小型教学用加工设备、户外移动加工单元等无法稳定提供洁净压缩空气的场景，纯电动的驱动方式也让设备的整体集成度更高，减少了气动管路、电磁阀、气源处理件的安装空间，降低设备整体成本的同时，也避免了低温环境下气动管路结冰、密封件失效的问题，在0-40℃的常规作业环境下均可稳定运行。结构的受力部件均做了刚度校核，顶升螺杆采用45号钢调质处理，铜螺母采用锡青铜材质耐磨设计，碟簧组按照3500N拉紧力的1.5倍安全系数选型，保证长期反复换刀动作下的结构可靠性，按每天100次换刀频率计算，核心传动部件的使用寿命可超过2万次换刀循环，满足小型加工设备的长期使用需求。
