CIT双刀单掷25A面板安装继电器结构

　　这款双刀单掷25A规格的面板安装继电器，在工业控制回路、中小型配电模组、自动化设备的动力通断场景中应用十分广泛，日常做设备选型时，这类额定电流等级的继电器常用来承载中小功率负载的通断任务，比如加热模组的供电切换、电机启停的控制回路、工控柜内的信号与动力转接，相比小功率信号继电器，它的载流能力更强，相比大电流接触器，它的体积更紧凑，适配面板嵌入式安装的场景，在紧凑型控制设备里能节省不少柜内安装空间。

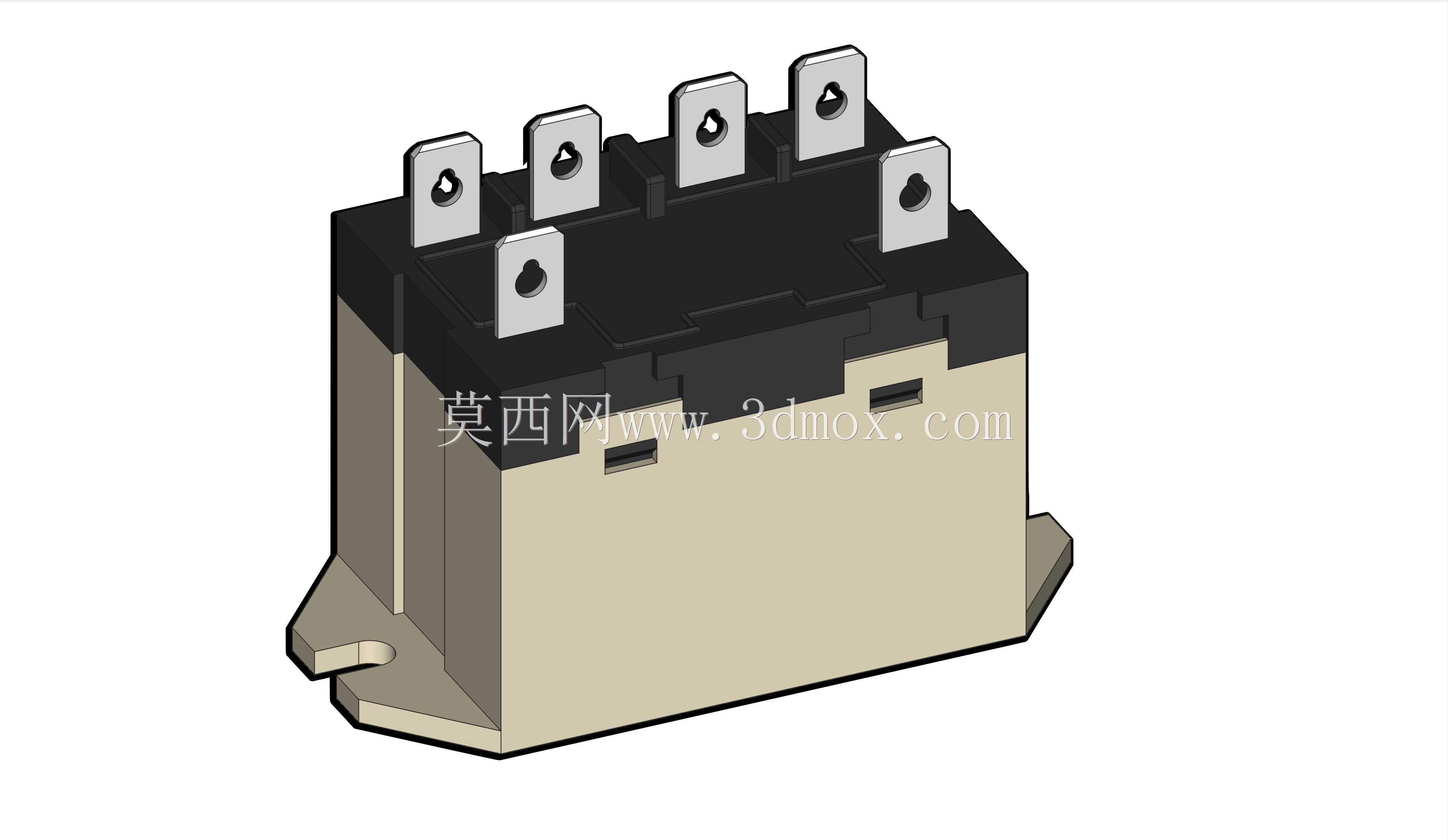

　　从结构设计来看，这款继电器采用刀片式快接端子，端子排布在器件顶部，一共六个接线位，对应双刀双回路的进出线，这种刀片端子的设计相比螺丝压接端子，接线效率更高，适配对应的快插接线端子，批量装配时能减少接线工时，同时端子的金属片做了加厚处理，能匹配25A额定电流下的载流温升要求，避免长期满负载运行时端子过热氧化。器件主体采用上下分层的壳体结构，上部是黑色的绝缘基座，用来固定所有接线端子与内部电磁机构，下部是米白色的主体外壳，包裹内部的线圈、触点与衔铁结构，壳体侧面预留了散热缝隙，能在器件带载工作时散出内部触点通断产生的热量，避免内部热量堆积加速绝缘件老化。

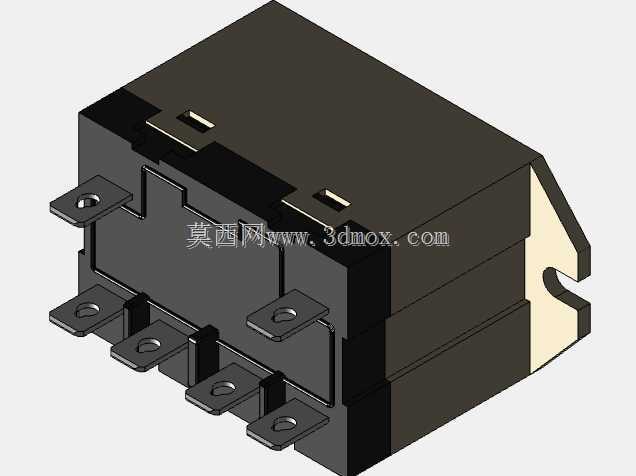

　　安装结构上，器件底部带一体式的安装固定脚，两个固定脚向两侧伸出，预留了安装孔位，适配面板螺丝固定的安装方式，安装时不需要额外搭配安装导轨或者卡扣，直接通过螺丝就能固定在设备面板或者安装板上，安装边界的尺寸设计刚好匹配常规工控面板的开孔预留，不会和周边的接线端子、按钮指示灯等器件产生安装干涉。做三维建模的时候，这类电气元件的建模重点首先是接线端子的位置精度，每个端子的间距、刀片的厚度与伸出高度必须和实物参数一致，否则后续做整机装配布线时，会出现接线端子和接插件不匹配的问题；其次是安装脚的孔位尺寸、安装面的平面度要准确，保证虚拟装配时安装贴合度符合实际装配要求，不会出现安装干涉或者间隙过大的问题；另外壳体上的散热槽位置、壳体的分模线细节也需要还原，方便后续做设备的整体渲染或者结构校验时，能准确评估器件周边的散热空间预留是否足够。

　　在实际设备应用中，这类继电器的触点间隙设计满足25A负载下的灭弧要求，双刀单掷的结构可以同时切断火线与零线回路，在一些需要彻底断开负载供电的场景里，能避免单极切断带来的零线带电安全隐患，线圈部分的适配电压可以根据实际控制回路选型，不过从结构外形上，同规格不同线圈电压的产品安装尺寸基本一致，做结构设计时可以统一预留安装空间，方便后期根据实际需求调整器件选型。建模时还要注意器件的整体高度，顶部接线端子接好线之后的线缆弯曲半径需要预留足够空间，避免柜内布线时线缆和柜门或者其他层的器件产生挤压，底部安装脚的高度也需要准确，保证器件安装后和安装面板之间留有微小间隙，避免壳体底部直接贴死面板，影响侧面散热缝隙的空气流通。
