FUSION360孔识别与CNC刀具路径生成方案

在精密零部件的铣削加工场景中，带孔特征的凸轮类零件加工一直是车间编程环节的常见难点，这类零件广泛应用于自动化送料机构、轻工机械的间歇传动单元，加工精度直接决定整套机构的传动平稳性与使用寿命。实际生产中，这类零件的孔位往往承担定位、销轴连接、油路通油等多重功能，一旦孔位识别偏差、刀具路径规划不合理，轻则出现孔位超差导致零件报废，重则出现撞刀事故损伤主轴与夹具。

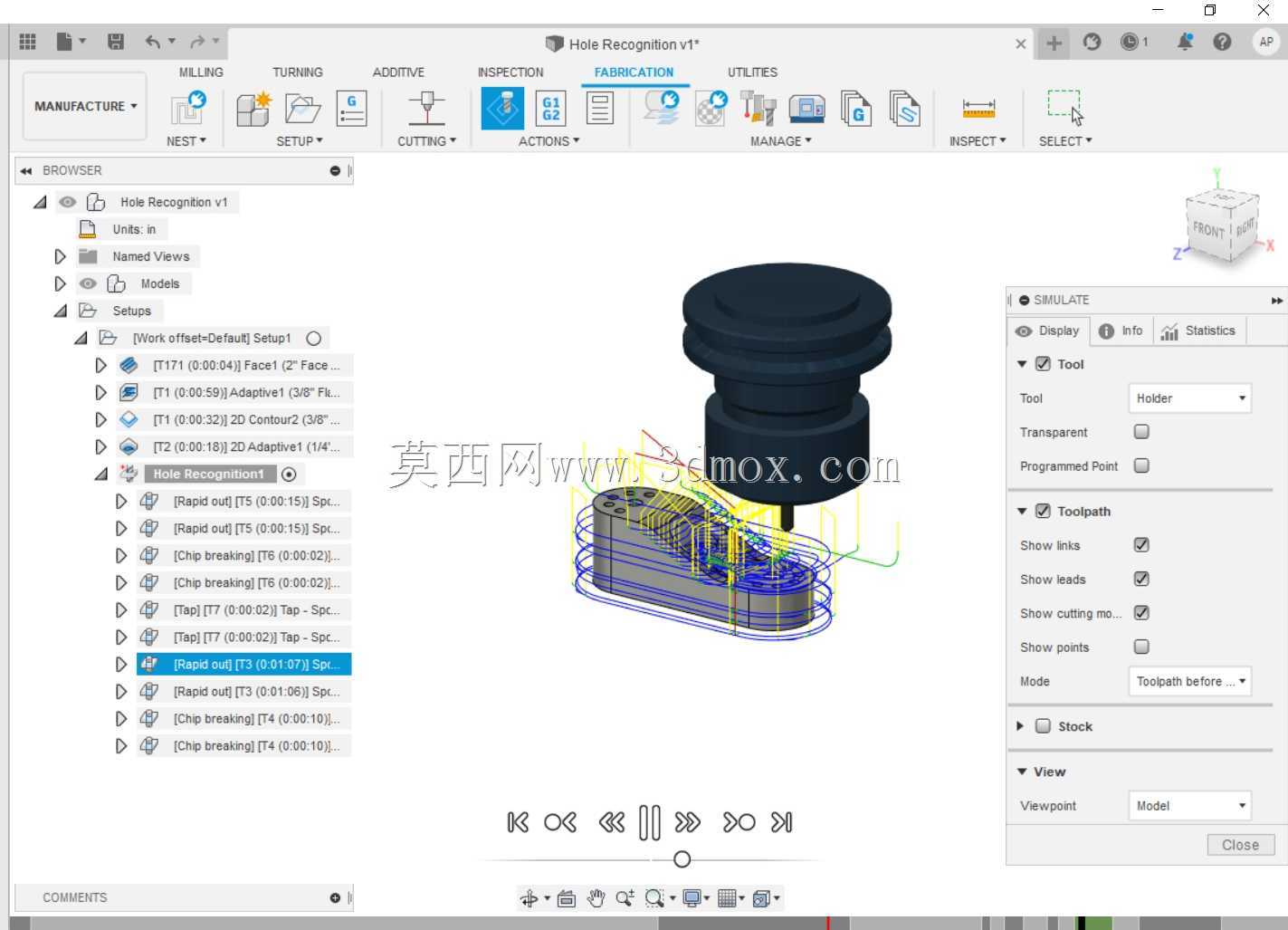

这套加工方案的核心逻辑，是先通过特征识别算法自动遍历零件三维模型的所有柱面、锥面特征，区分通孔、盲孔、沉头孔、螺纹底孔等不同孔型，替代传统人工逐一点选孔位的操作，能有效规避人工选孔时的漏选、错选问题，尤其适合多孔位、同规格孔批量分布的零件加工。识别完成后系统会自动匹配对应孔加工工艺：中心钻定位、钻头钻削、铰孔精整、锪孔加工沉台，每一步工序的刀具参数、进给转速、切削深度都会根据孔的直径、深度、材料属性自动匹配初始值，编程人员仅需根据车间实际刀具库存做微调即可，大幅缩短编程准备时间。

从刀具路径生成逻辑来看，方案针对凸轮类零件的曲面轮廓与孔位的位置关系做了路径优化：加工顺序遵循先面后孔、先粗后精的工艺原则，粗加工阶段采用分层铣削去除凸轮轮廓的大部分余量，路径自动避让夹具压紧位与零件凸台结构，减少空刀行程；孔加工阶段按照最短走刀路径排序同规格孔位，避免刀具在不同孔位间长距离移动抬刀，同时在孔位切入切出位置设置圆弧过渡路径，消除刀具直接切入留下的接刀痕，保证孔口与凸轮曲面衔接处的表面质量。

考虑到车间实际装夹的边界限制，路径生成时会自动校验刀具长度、刀柄直径与零件、夹具的碰撞风险，模拟加工全流程中刀具与工件、夹具、工作台的相对位置，提前排查干涉点。对于凸轮零件上的斜孔、相交孔等特殊孔型，系统会自动调整刀具轴矢量，保证刀具沿孔轴线方向进给，避免钻头单边受力折断。加工模拟环节可以实时显示每一段路径的切削负载，针对负载突变的区域自动调整进给速率，保护刀具与机床主轴。

在实际落地应用中，这类编程方案能将多孔凸轮类零件的编程时间从原来的数小时压缩到十几分钟，同时减少首件试切的调试次数，孔位位置精度能稳定控制在0.02mm以内，凸轮轮廓的表面粗糙度能达到Ra1.6的要求，完全满足自动化传动机构的装配需求。针对小批量多品种的加工场景，只需替换零件三维模型，重新运行孔识别与路径生成流程，就能快速生成适配新零件的加工程序，无需重新搭建加工坐标系、逐工序设置参数，能有效提升中小机加工车间的编程效率，降低对资深编程人员的经验依赖。

路径生成过程中还会自动输出加工工序单，明确每把刀具的加工范围、加工时长、预计切削量，方便车间提前准备刀具、安排生产排程。对于需要多面加工的零件，系统会自动识别翻面后的基准孔位置，匹配翻面后的坐标偏移量，保证两次装夹的加工位置精度衔接，避免翻面加工出现的位置度超差问题。
