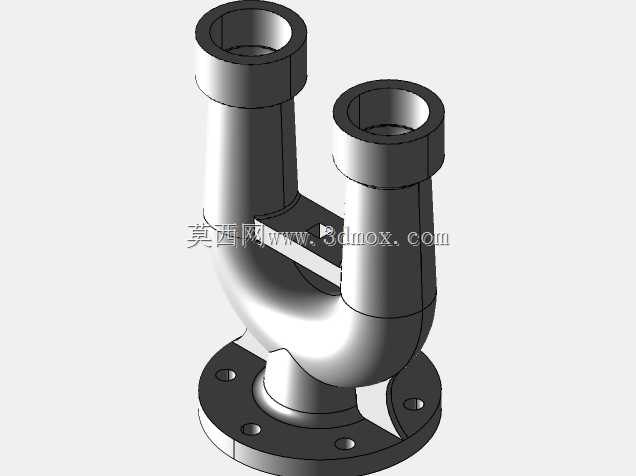

双通法兰连接Y型流体管路接头

这款Y型双通法兰管路接头，主要应用在工业流体输送系统的管路分流、合流工况中，常见于化工流体输送、市政给排水、暖通循环系统、小型工业设备的介质管路排布场景，能够实现单路输入、双路输出或者双路输入、单路汇合的介质导流作用，适配水、低压气体、低腐蚀性工业流体等多种常规输送介质。从实际使用功能来看，该接头通过底部的法兰盘实现与主路管路的稳固对接，两个向上延伸的等径直管接口可分别对接支路管线，两个支管之间设置的连接筋板能够提升整体结构强度，避免管路长期受流体压力冲击、外接管路震动带来的接口变形、焊缝开裂问题，保障管路长期运行的密封可靠性。在设计思路上，这款接头采用等径对称的Y型流道结构，流道过渡位置做了圆弧顺滑处理，能够最大程度降低介质流经接头时的局部阻力，减少流体紊流带来的压损与管路震动，同时对称的结构设计也让接头在安装时不需要额外区分支路方向，降低现场安装的对位难度；底部法兰盘采用标准圆形法兰结构，均匀布置螺栓安装孔，能够匹配同通径的标准法兰件实现快速装配，法兰与主体管路衔接位置做了加厚过渡处理，分散螺栓锁紧时的应力，避免法兰根部出现应力断裂风险。从安装边界与尺寸适配来看，底部法兰的外径、螺栓孔中心距、螺栓孔孔径均匹配对应通径的通用法兰安装标准，两个竖直支管的中心距经过合理设计，能够预留足够的空间供支路管路安装卡箍、法兰或者焊接操作，不会出现安装工具操作空间不足的问题；接头整体高度控制在适配常规管路排布的区间内，既不会因为过高带来管路重心偏移的问题，也不会因为过短导致支路管线弯折半径不足影响介质流通。整体结构一体成型，流道内壁光滑无凸起，能够减少介质残留与结垢风险，长期使用也能维持稳定的流通效率，法兰密封面平整，配合标准密封垫片即可实现可靠的静密封，杜绝管路跑冒滴漏问题，适合在中低压常温的常规流体管路场景中使用。
