凸缘式联轴器同轴传动连接结构

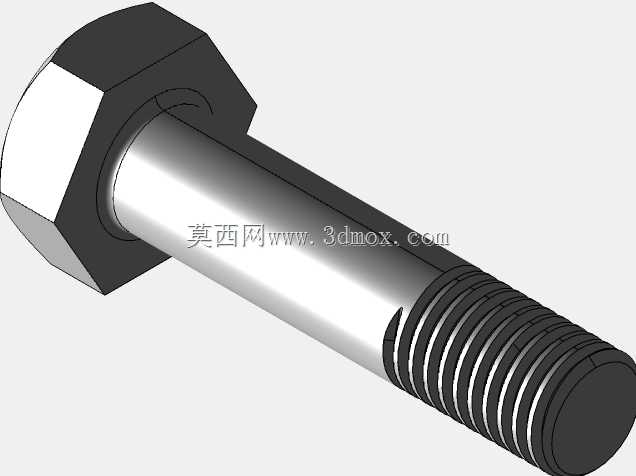

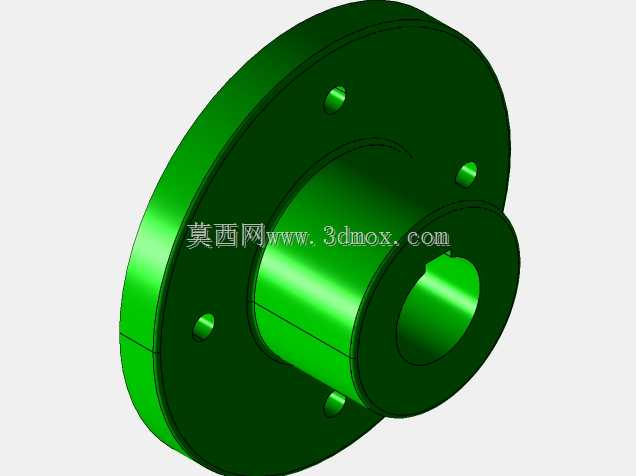

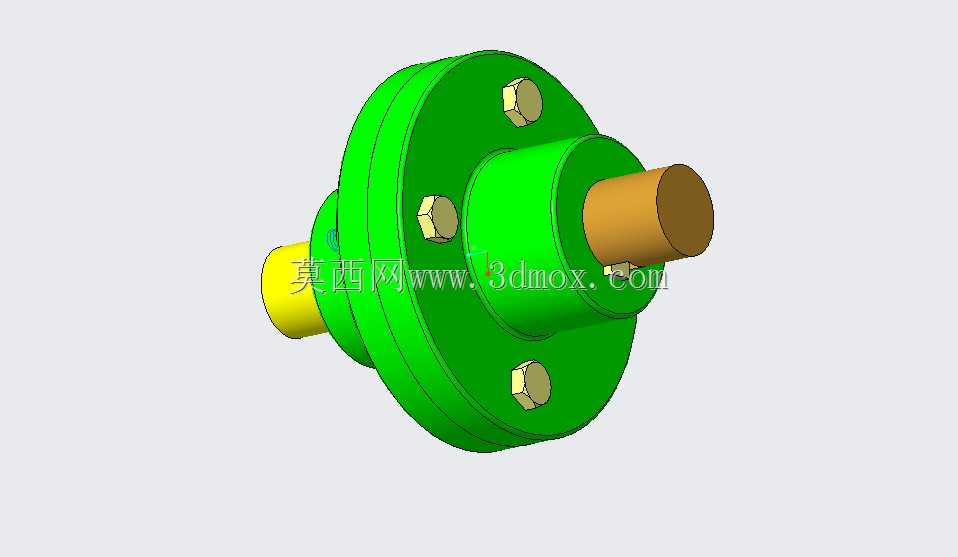

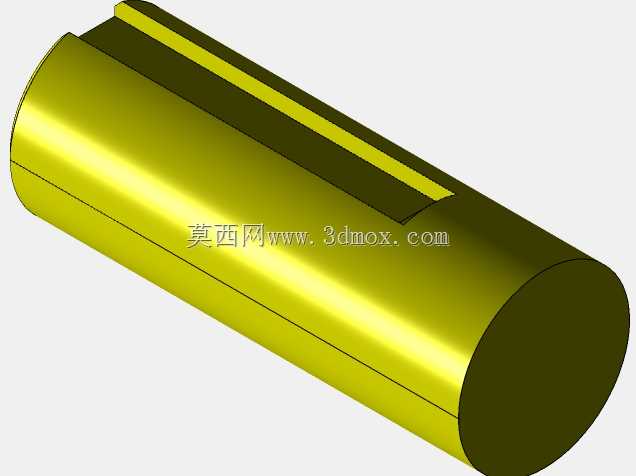

该法兰连接组件属于刚性联轴器范畴，主要应用于中小功率传动系统的两根同轴轴段对接场景，常见于普通机床主轴传动、小型输送机驱动端、农用机械动力传输、轻工设备动力输出等对中精度良好、载荷平稳无剧烈冲击的工况环境中，核心作用是将主动轴的旋转扭矩无滑差传递至从动轴，同时维持两轴的同轴度公差，补偿安装过程中极小的轴向、径向偏差，部分同结构衍生款也可用于泵组、小型风机的动力端连接。从功能特性来看，该组件采用两个带凸缘的半联轴器对接结构，其中一个半联轴器的凸台做定位止口设计，与另一半联轴器的凹槽形成配合，装配时可直接实现两轴的初步对中，无需反复调整径向位置；沿法兰盘周向均匀布置的六角头螺栓贯穿两个半联轴器的法兰盘通孔，通过螺栓预紧力让两个法兰端面紧密贴合，依靠端面摩擦力与螺栓的剪切力共同传递扭矩，螺栓采用普通受拉螺栓设计，装配时无需铰制孔加工，降低了配套轴端的加工难度。设计思路上，该结构优先保障传动的刚性与对中精度，半联轴器的轮毂部分根据对接轴径做适配的内孔设计，图中展示的两端轴径存在差异，可实现不同直径轴段的过渡连接，轮毂长度根据轴的受力情况设定，保证与轴的配合长度足够传递额定扭矩，避免键连接部位出现应力集中；法兰盘的外径根据传递扭矩的大小核算螺栓分布圆直径，保证螺栓受力均匀，同时法兰盘厚度满足螺栓预紧时的刚度要求，不会出现端面翘曲变形。外形尺寸方面，该组件整体为回转体结构，最大外轮廓为法兰盘外径，轴向总长度为两个半联轴器轮毂长度与法兰盘贴合后的总厚度，安装时需预留足够的径向操作空间用于拧紧周向螺栓，轴向空间需覆盖半联轴器轮毂的装配长度，同时预留拆卸时的拉马操作空间；两端轴伸长度根据配套设备的轴端设计确定，键槽尺寸与对应轴的键连接标准匹配，装配时需保证两个半联轴器的端面贴合度，止口配合间隙控制在公差范围内，避免运行过程中出现偏心振动。
