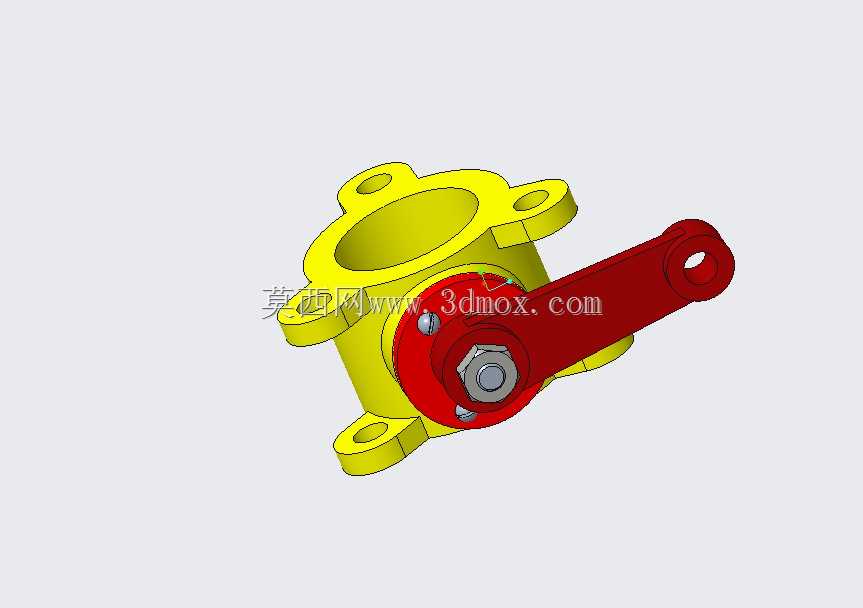

对夹式手动蝶阀结构装配设计

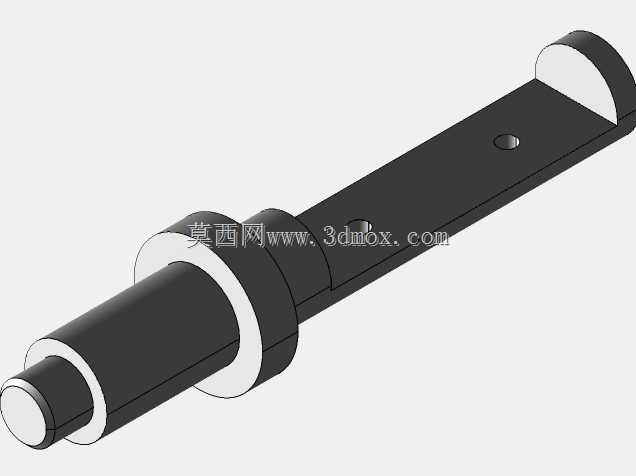

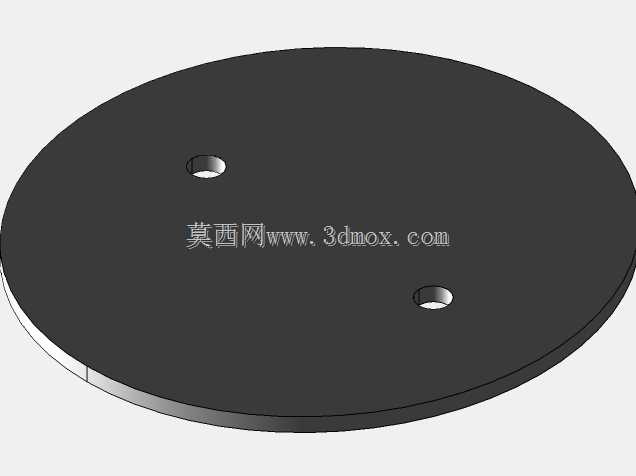

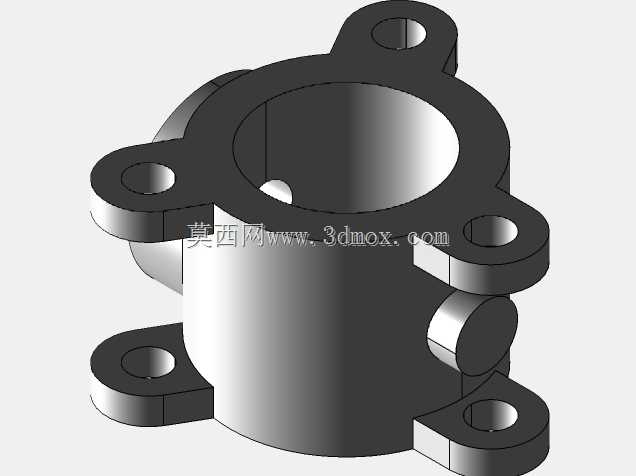

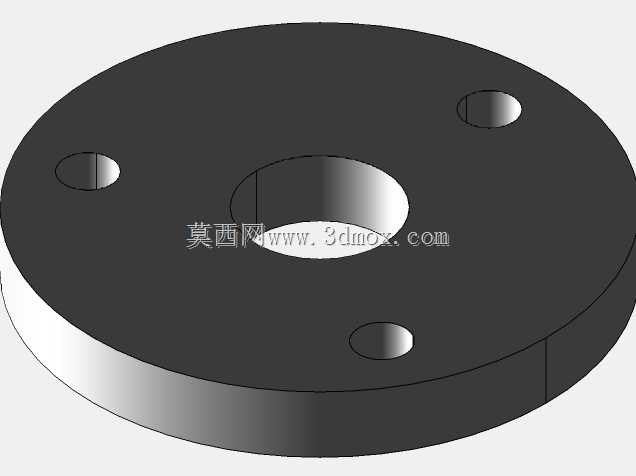

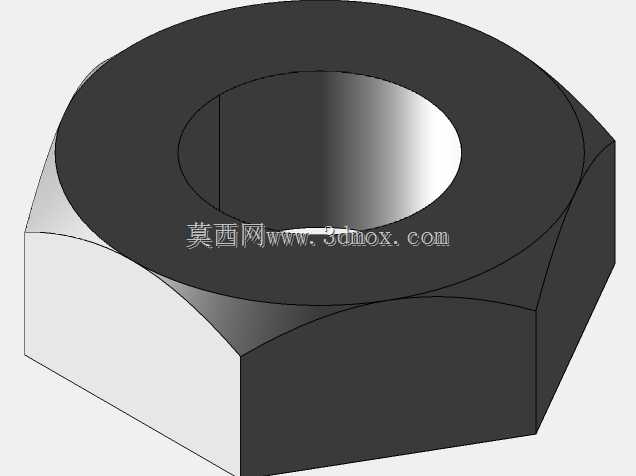

这款手动蝶阀主要应用在低压流体输送管路系统中，常见于给排水管网、暖通空调循环管路、普通化工介质输送、市政水处理等场景，作为管路通断与流量调节的核心控制部件，适配公称通径较小、工作压力不超过1.6MPa的常温工况，可对水、弱腐蚀性液体、压缩空气等介质实现启闭与节流控制。产品核心功能是通过驱动手柄的旋转，带动阀杆联动内部阀板做90度回转运动，当阀板与管路轴线平行时阀门完全开启，介质流阻接近直通管路，压损极小；当阀板与管路轴线垂直时阀门完全截断，依靠阀板外圈的密封座与阀体内壁的贴合实现密封，截断过程无卡滞，密封面受力均匀，可实现零泄漏截断。设计过程中首先考虑安装适配性，阀体采用四耳对夹式结构，安装时直接夹在两片管路法兰之间，通过四根穿装螺栓完成固定，无需额外配置法兰端，整体轴向尺寸紧凑，占用管路安装空间远小于同通径的闸阀、截止阀，能有效压缩管路排布的空间占用，适配空间局促的设备内部管路布局。结构设计上，阀杆与阀板采用扁方联动结构，避免回转过程中出现打滑空程，手柄末端设置定位卡槽，可在0到90度的多个开度位置实现锁止，满足不同流量的调节需求，无需额外配置定位件。阀体流道采用全通径流线型设计，阀板边缘做圆弧过渡处理，全开状态下介质流动无明显涡流区，可降低介质冲刷带来的密封面磨损，延长阀门整体使用寿命。密封座采用嵌入式安装结构，磨损后可单独更换，无需整体报废阀门，降低后期运维成本。安装边界上，阀体四耳的螺栓孔中心距严格匹配对应通径的国标法兰尺寸，安装时无需调整法兰位置即可直接对位，轴向安装长度仅为同通径闸阀的三分之一，重量也仅为同参数闸阀的四成左右，搬运与安装过程无需重型起重设备，单人即可完成装配作业。整体结构无复杂异形零件，所有部件均可采用常规铸造、机加工工艺生产，制造成本可控，适合批量配套应用在各类低压流体输送场景中。
