工业重载链条变速传动机架结构设计

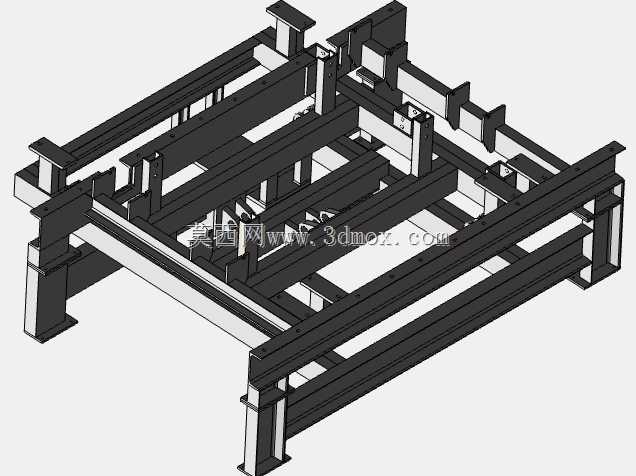

　　在连续生产类工业场景中，链条变速装置常被布置在物料输送、连续加工生产线的动力输入端，承担不同工况下的传动比切换、扭矩传递功能，区别于常规封闭箱体式变速器，这类开式布置的链条变速结构更适配长距离、大载荷的传动链路，能在多尘、有少量飞溅碎屑的车间环境下保持稳定运行，日常维护时可直接观察链条张紧状态、链轮啮合情况，无需拆解封闭壳体就能完成润滑、张紧调整作业。从结构设计逻辑来看，这套机架主体采用标准热轧型钢焊接成型，主承重梁选用H型钢作为纵向承载主体，横向连接梁采用矩形方管做刚性拉结，所有立柱底部都预留了地脚螺栓安装孔位，可直接通过膨胀螺栓或预埋螺栓固定在混凝土设备基础上，安装时需先校准纵向梁的水平度，保证两侧链轮安装座的同轴度误差控制在允许范围内，避免链条运行时出现偏磨、跳齿问题。

　　机架上层预留的多组安装支座，是为不同齿数的链轮、张紧轮、换挡拨叉机构预留的安装基准，每个支座的连接孔位都按照互换性要求设计，现场更换链轮、调整传动比时无需重新配焊支座，只需通过螺栓连接就能完成组件固定，能大幅缩短产线调试、工况切换的停机时间。考虑到重载运行时的结构形变问题，设计阶段对主承重梁做了加强处理，在H型钢的腹板位置间隔焊接加强筋板，避免长期承受交变载荷时出现腹板失稳、梁体下挠的问题，横向连接梁与纵向主梁的连接节点采用满焊工艺，焊后做应力退火处理消除焊接残余应力，防止设备运行过程中焊缝开裂。

　　机架的侧边预留了防护板安装位，后期可加装薄钢板或金属网防护壳，避免运行时链条、链轮外露引发安全隐患，同时不影响日常巡检时观察传动部件的运行状态。从安装边界来看，这套机架的整体宽度适配常规工业生产线的通道预留尺寸，底部立柱的跨距经过核算，能保证设备运行时的重心落在支撑面中心区域，不会出现侧翻风险，机架的高度设计匹配常规生产线的传动轴中心高，可直接与上下游设备的传动辊、动力输出轴做同轴连接，无需额外加装过渡连接座。

　　在功能实现层面，这套结构通过切换不同链轮的啮合位置实现传动比调整，相比齿轮变速器，链条传动的中心距适应范围更广，能在两轴中心距较大的场景下传递动力，同时具备一定的缓冲减震能力，当输送线上出现瞬时过载时，链条的柔性特性能吸收部分冲击载荷，保护上游动力电机、下游执行机构不受刚性冲击损坏。设计时还在机架的合适位置预留了张紧机构的安装空间，可通过调整张紧轮的位置补偿链条运行磨损后产生的伸长量，延长链条的整体使用寿命，减少易损件的更换频率。整个机架的所有外露焊接部位都做了打磨处理，去除焊渣、焊瘤后喷涂防锈底漆与面漆，能适应车间内的潮湿、多尘环境，避免钢结构过早锈蚀。在实际选型应用时，技术人员可根据现场的传动功率、转速要求，选配对应模数的链轮与对应规格的传动链条，机架本身的承载余量能覆盖多数常规工业输送、加工生产线的动力传递需求，无需对主体结构做二次改造就能直接适配，能大幅缩短非标设备的设计、生产周期，降低项目整体的制造成本。
