S.S.B.S换挡变速箱传动结构装配

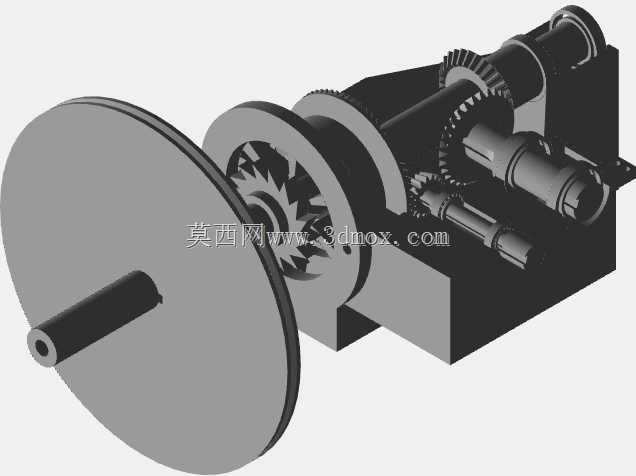

　　这套换挡变速箱的传动结构装配，核心面向小型动力传输场景的变速需求搭建，在实际工程应用中，这类紧凑结构的换挡变速单元常适配于小型作业机具、教学演示台架、非标动力传输工位的动力匹配环节，用来在动力输入转速固定的前提下，通过不同齿数齿轮副的啮合切换，输出多档不同转速与扭矩，匹配后端执行机构不同工况下的负载与转速要求。从结构设计逻辑来看，整个装配体采用平行轴+锥齿轮的组合传动布局，输入侧的带轮结构预留了皮带传动的安装接口，可直接对接电机、内燃机等动力源的带传动输出，无需额外加装联轴器转换连接形式，能有效压缩整体安装空间。

　　内部的齿轮组按照换挡逻辑排布，不同齿数的直齿轮与锥齿轮分别固定在对应传动轴上，换挡时通过滑移齿轮的轴向移动，实现不同齿轮副的啮合切换，完成档位变换，每个档位的传动比经过匹配计算，可覆盖低速大扭矩到高速小扭矩的常用输出区间，满足常规作业场景的变速需求。在安装边界层面，整个变速箱的壳体采用一体化的支撑结构，所有传动轴的支撑轴承位都在壳体上做了一体式定位，装配时无需额外调整轴系平行度，只要按照装配顺序依次装入输入轴、中间轴、输出轴以及对应齿轮、轴承、定位卡簧即可完成组装，输入带轮的伸出端预留了足够的皮带安装与张紧空间，输出轴的伸出端可直接对接负载连接法兰，也可根据需求加装链轮、带轮等传动件，适配不同的动力输出形式。

　　从结构细节来看，齿轮的齿形参数按照通用机械传动标准设计，啮合侧隙控制在合理范围内，既保证传动过程中不会出现卡滞，也能避免侧隙过大导致的传动冲击与回程误差，轴系的定位采用轴肩+卡簧的组合固定方式，结构简单可靠，拆装维护方便，不需要专用工具即可完成内部零件的更换与检修。壳体的外形做了适配内部结构的轮廓设计，没有多余的冗余结构，整体重量控制在合理区间，既保证足够的结构强度支撑轴系与齿轮的传动负载，也不会因为壳体过于厚重增加不必要的安装负载。在实际选型适配时，需要注意输入轴的中心高与动力源输出轴的中心高匹配，保证皮带传动的平行度要求，同时根据实际传递的扭矩大小匹配对应模数的齿轮替换件，避免长时间大负载运行下出现齿面磨损、断齿等失效问题。

　　整个装配的所有零件都做了干涉检查，装配过程中不存在零件干涉问题，滑动换挡的行程也做了限位设计，避免换挡时出现齿轮脱啮或者顶齿的问题，换挡拨叉的安装位预留了足够的操作空间，可外接手动换挡杆或者气动、电动换挡执行机构，实现手动或者自动换挡控制。对于三维建模从业者来说，这套装配体的建模逻辑覆盖了轴类零件、齿轮类零件、壳体类零件的典型建模方法，装配过程中的配合约束也完全按照实际装配工艺设置，可作为齿轮传动类变速箱设计的参考模板，也可直接用于教学演示中的传动原理展示，帮助理解换挡变速箱的动力传递路径与档位切换逻辑。在实际设备改造场景中，这类紧凑结构的变速箱也可直接适配到现有小型设备的动力系统改造中，替换原有固定转速的传动结构，实现多档位转速输出，提升设备对不同工况的适配能力，比如小型输送线的转速调节、小型加工设备的主轴转速切换等场景，都能通过这类变速箱的适配完成功能升级，不需要更换整套动力系统，改造成本更低，安装调试难度也更小。
