大众MAN TGE高顶厢式商用车外观结构

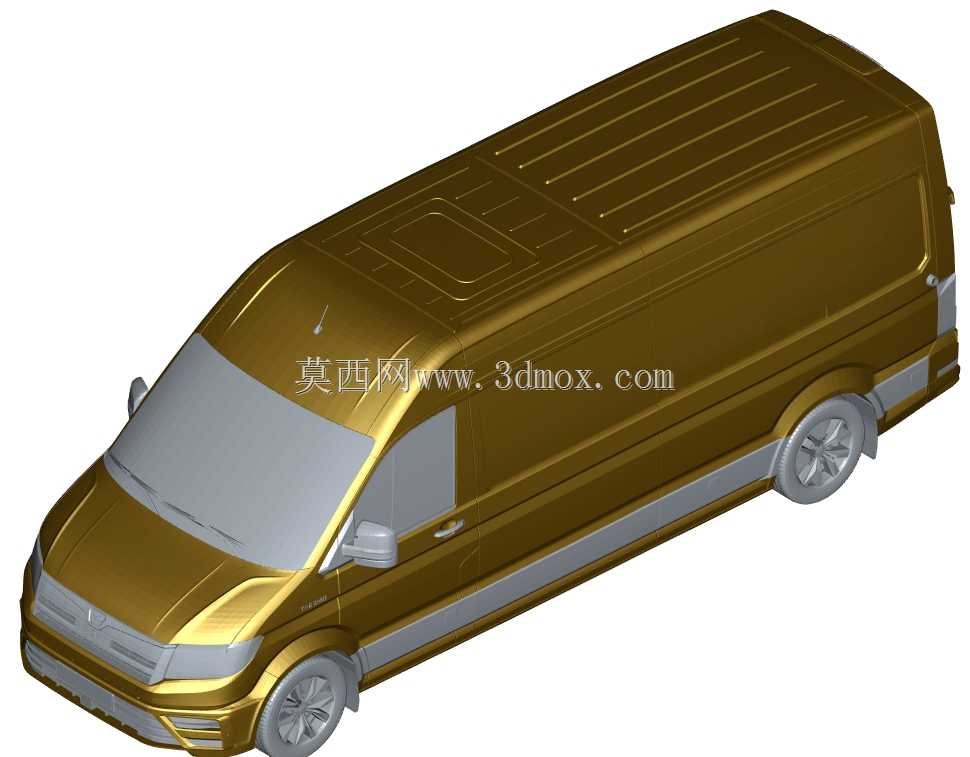

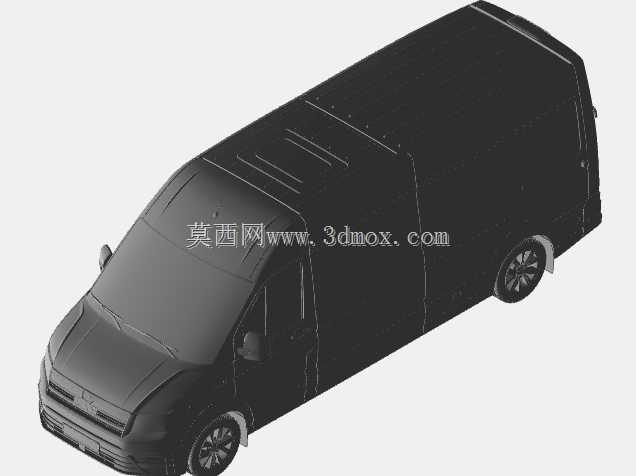

这款高顶厢式商用车的三维结构，完整还原了MAN TGE/CRAFTER L4H3版本的整车外形与外覆盖件装配关系，适合商用车改装、城市配送场景的方案验证、整车周边附件开发时作为基准数模使用。从实际应用场景来看，L4H3规格属于该系列的长轴高顶版本，主要面向城市大宗货物配送、专用作业改装底盘、城际轻量物流、商旅改装基底等场景，相比短轴低顶版本拥有更大的内部装载容积，能够满足城市内大件快递、商超批量补货、专用设备上装改装的空间需求。

从设计思路上看，整车外造型延续了欧系轻型商用车的方正实用取向，车头部分采用短前悬设计，尽可能压缩驾驶室前端的无效长度，在整车总长受限的城市通行规则下，最大化拓展后部货厢的有效装载长度；高顶设计从B柱上方开始平滑抬升，一直延伸至车尾D柱位置，相比中顶版本提升了货厢内部的垂直高度，能够容纳更高尺寸的货物堆叠，也为后续改装高体设备、多层货架、旅居上装预留了充足的顶部空间。车身侧面的腰线采用低风阻优化的内凹造型，既能够提升侧面钣金的结构刚度，减少行驶过程中的钣金共振，也能在一定程度上降低高速行驶时的侧面风阻，提升燃油经济性。

从外形尺寸与安装边界来看，该版本的轴距匹配长轴设定，前后轮拱的位置在数模中做了精准还原，轮拱上方的车身内凹结构预留了轮胎跳动的安全间隙，即便在满载状态下悬架压缩到极限位置，轮胎也不会与车身钣金发生干涉。车头的进气格栅、大灯安装位、前保险杠的安装卡扣位置都按照实车装配关系做了结构还原，前保险杠下部预留了牌照安装区域与拖车钩安装位的结构特征，能够满足前部附件加装、外观改款设计时的位置匹配需求。侧面的滑动门轨道隐藏在车身腰线下方，既保证了侧面外观的整体性，也避免了轨道外露带来的积灰、卡滞风险，滑动门的开启边界在数模中做了明确的结构体现，设计侧门周边附件时可以直接参考该边界规避干涉。

车尾部分采用对开式尾门的结构设计，尾门的铰链安装位、门锁扣位置、尾灯安装基座都有清晰的结构表达，尾门开启后可以实现后部近全宽的装卸通道，方便托盘货物从车尾直接推入货厢，适配物流场景下的机械化装卸作业。车身下部的侧裙结构覆盖了车架侧边的空隙，既能够降低行驶过程中的底部紊流，也能对侧面的油路、线路起到一定的防护作用，侧裙上预留的千斤顶支撑点位置也做了特征标识，方便维修场景下的支撑定位。

外后视镜采用宽视野的双镜片设计，支架安装在前门三角窗位置，相比安装在A柱上的设计能够减少驾驶员的前方视野盲区，同时在车辆通过狭窄路段时，后视镜的外伸边界也做了合理控制，避免不必要的刮蹭风险。前挡风玻璃采用大倾角设计，配合A柱的三角窗结构，能够大幅减少转弯时的A柱盲区，提升城市复杂路况下的行驶安全性。车顶的加强筋结构沿车身纵向布置，既提升了高顶车身的顶部结构刚度，避免长期使用后的顶部钣金下凹变形，也为后期加装车顶行李架、太阳能板、警示灯等附件提供了可靠的安装基准面。

在结构细节上，车身的所有分缝都按照实车的装配间隙做了还原，包括前盖与翼子板的分缝、车门与侧围的分缝、尾门与侧围的分缝，在做外观改装、车身贴花设计、附件安装定位时，可以直接提取分缝线作为定位基准，不需要额外测量实车数据。轮眉的圆弧造型匹配了原厂钢制轮毂的外廓尺寸，若后续需要改装更大尺寸的轮毂、加装防滑链，可以直接在数模中模拟装配间隙，提前验证改装方案的可行性。
