市政园林用金属树木防护架结构设计

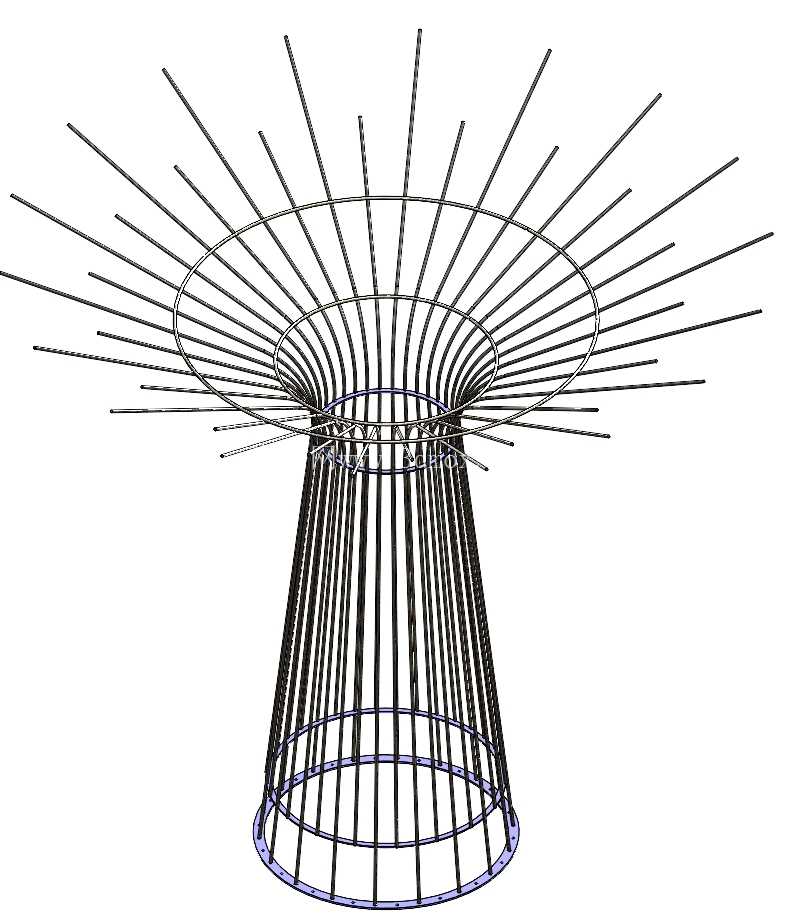

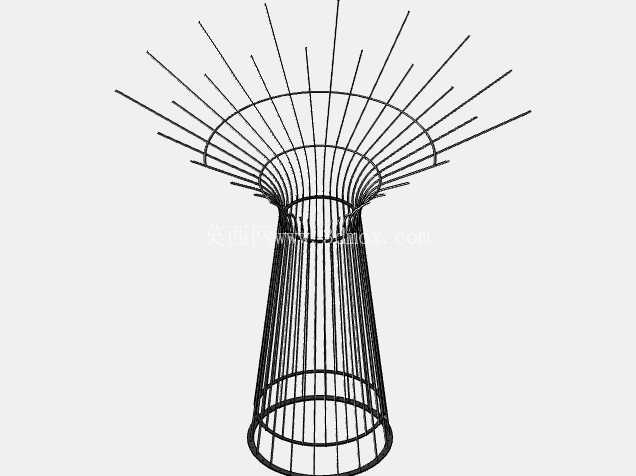

　　这款金属防护架主要应用于市政道路绿化、城市公园、住宅小区景观带的新植乔木防护场景，日常作业里，新移栽的乔木根系尚未扎稳，既容易被大风刮歪倒伏，也容易被过往行人、非机动车辆剐蹭蹭破树皮，甚至被违规停放的车辆挤压树干，这类防护架就是为解决这类问题设计的。从结构上看，整体采用上下收窄、中部外扩的笼式造型，下部为直筒段，安装时可套在乔木树干基部外围，直筒段的竖向杆件均匀排布，相邻杆件预留足够间隙，不会完全封闭树干周边空间，保障树干周边的空气流通，也不会影响养护人员日常给树干涂白、浇灌生根水的作业。

　　上部为放射状外扩段，杆件从直筒段顶部向外呈伞状放射延伸，形成上宽下窄的喇叭口形态，一方面可以扩大防护范围，避免乔木侧枝较低的位置被外力剐蹭，另一方面放射状的杆件不会遮挡乔木树冠的生长空间，随着乔木逐年长粗，上部的外扩结构也不会过早卡滞树干，给树木留足3-5年的生长余量，适配胸径10cm到25cm的常见新植乔木使用。设计过程中，竖向杆件采用等直径圆钢弯折成型，所有弯折位置都做了圆弧过渡处理，没有尖锐棱角，避免划伤过往行人或者养护作业人员，杆件之间通过上下两道环形箍圈焊接固定，下部环形箍圈靠近直筒段底端，安装时可通过抱箍或者地插杆与地面固定，提升整体结构的抗风、抗撞击能力，上部环形箍圈位于直筒段与放射段的衔接位置，是整个结构的受力核心，所有竖向杆件都在这个位置与环箍满焊连接，保障结构整体刚度，不会因为外力撞击出现杆件变形散架的问题。

　　安装边界方面，直筒段的内径根据适配乔木的胸径预留10cm以上的间隙，避免树干长粗后被金属杆件勒伤，整体高度控制在1.2m到1.8m区间，这个高度刚好覆盖行人、非机动车辆容易剐蹭到的树干范围，也不会遮挡行人视线，影响道路通行视野。实际使用中，这类金属防护架相比传统的木棍三角支撑，耐用性更强，不会因为日晒雨淋出现腐朽断裂的问题，表面做喷塑防锈处理后，可在户外使用8年以上，后期维护只需要定期检查固定螺栓是否松动即可，不需要频繁更换。结构设计时还考虑了运输堆叠的问题，整体为对称回转体结构，同规格的防护架可以相互套叠存放，运输时能大幅减少占用的仓储和物流空间，降低运输成本。

　　另外，放射状的上部结构除了防护作用外，还可以在冬季作为缠保温棉的支撑骨架，不需要额外搭建支架就能给乔木做防寒包裹，提升了设施的复用性。杆件的排布间距控制在8cm到10cm之间，既不会因为间隙过大导致防护失效，也不会因为间隙过小浪费材料，同时能避免儿童攀爬时卡头的安全隐患，符合户外公共设施的安全设计要求。下部与地面的固定方式可根据现场工况选择，硬质铺装路面可采用膨胀螺栓固定底部安装耳，软质绿化地面可采用加长地插杆打入土层固定，两种固定方式都不需要现场焊接，安装作业效率高，两名作业人员半小时内即可完成单套防护架的安装固定。
