发那科SCARA机器人铝型材安装支架结构

　　这套铝制支架结构是专为Fanuc Scara SR-3iA水平多关节机器人配套设计的安装承载机架，采用Bosch标准工业铝型材搭建，主要面向3C电子装配、小零件分拣、精密涂胶、螺丝锁付等需要SCARA机器人作业的工位场景，可直接集成在生产线旁作为独立作业工作站的承载基体，替代传统焊接机架的定制方案，大幅缩短现场部署周期。

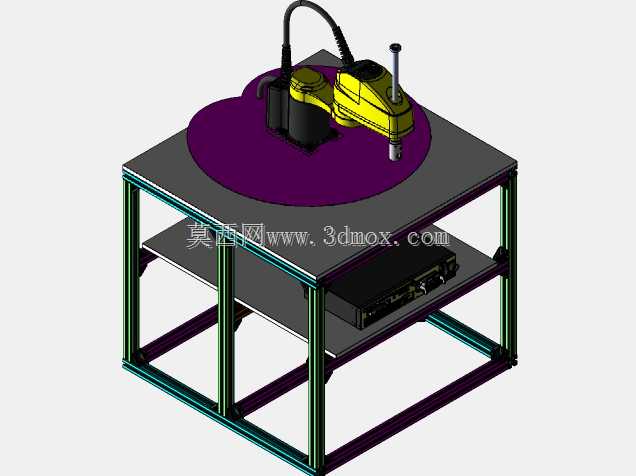

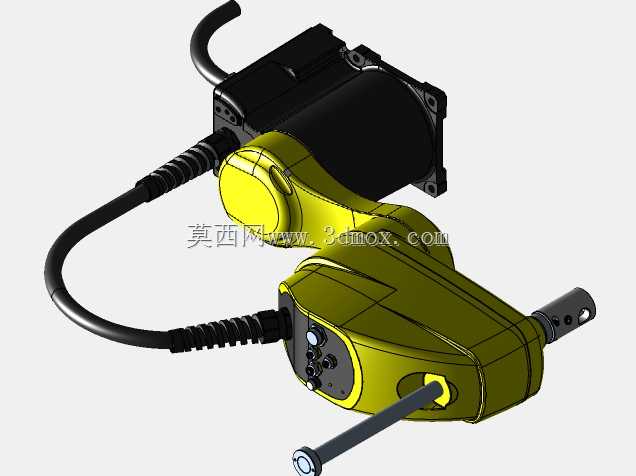

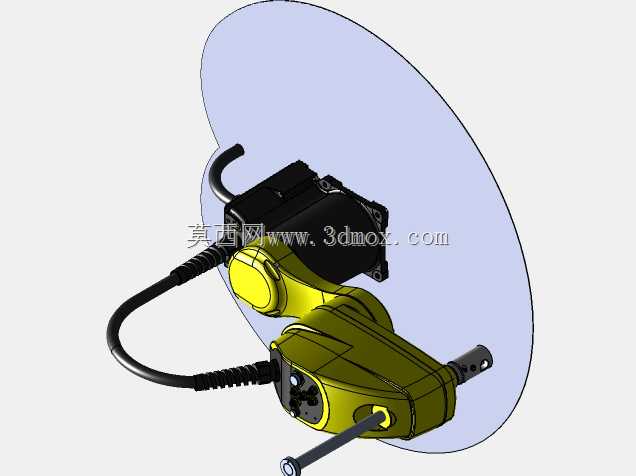

　　从实际产线应用的角度看，这类铝型材支架的核心作用是为SCARA机器人提供稳定的安装基准面，同时预留控制器、走线槽、周边工装的安装空间，避免机器人高速往复运动时出现机架共振，影响末端定位精度。设计过程中首先锚定了SR-3iA机器人的安装法兰尺寸、作业半径与运动包络线，将台面安装位置设置在机架上层台面的中心偏后区域，确保机器人全行程运动时，末端不会超出机架台面的安全边界，同时预留出工件上下料的操作空间，操作人员可在机架正面完成物料取放，不会进入机器人运动的危险区域。

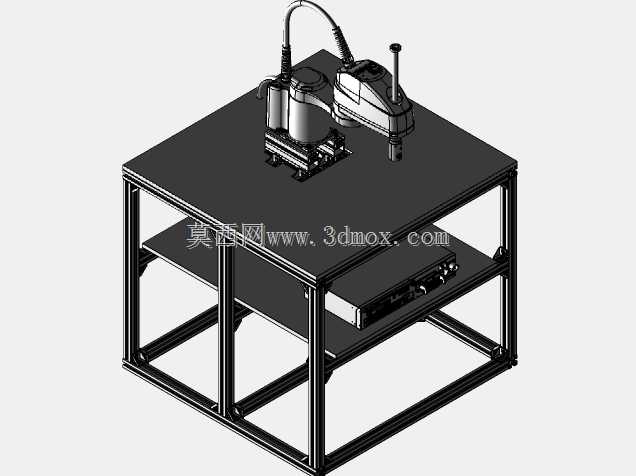

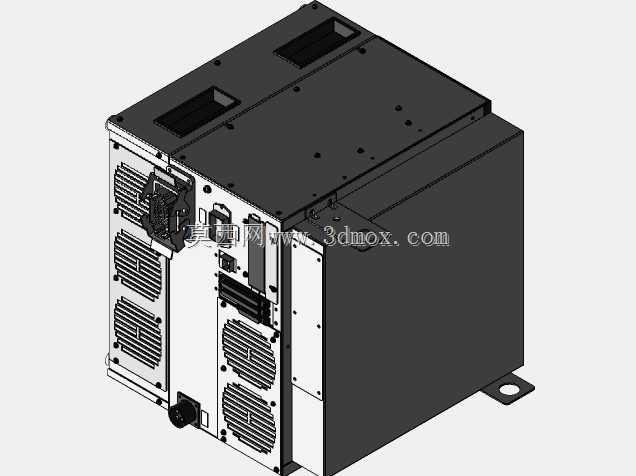

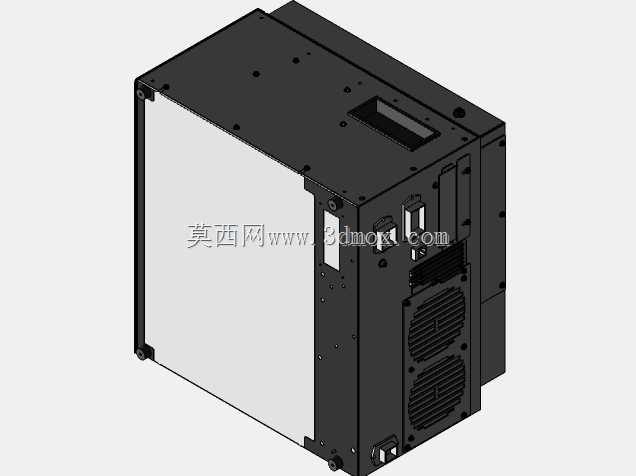

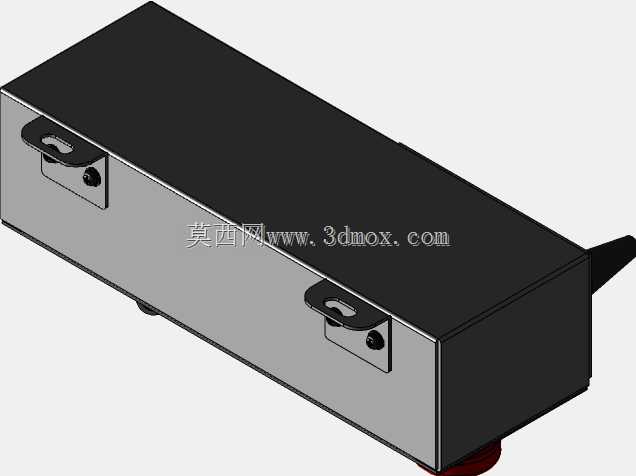

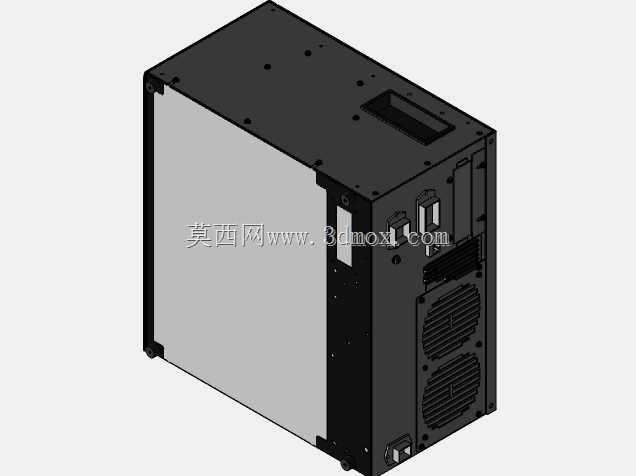

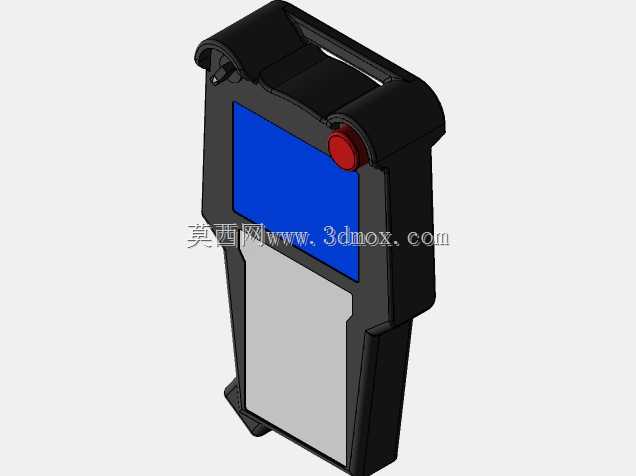

　　机架整体采用分层式结构设计，上层为厚度足够的密度板或电木板安装台面，表面平整度满足机器人安装的平面度要求，可直接通过螺栓将机器人底座固定在台面上，台面下方通过铝型材横梁做加密支撑，分散机器人高速运动时的动载荷，避免台面长期受力出现变形。中层设置独立的设备安装层，用于放置R-30iB Compact Plus控制器、电源模块、IO模块等电控组件，层板高度预留了足够的散热与接线空间，侧面预留走线孔位，可将机器人动力线、编码器线、气管线路通过型材内置的线槽规整排布，避免线路外露被运动部件剐蹭。下层为开放式储物空间，可放置备用工具、物料盒或者选配的废料收集装置，充分利用机架的垂直空间。

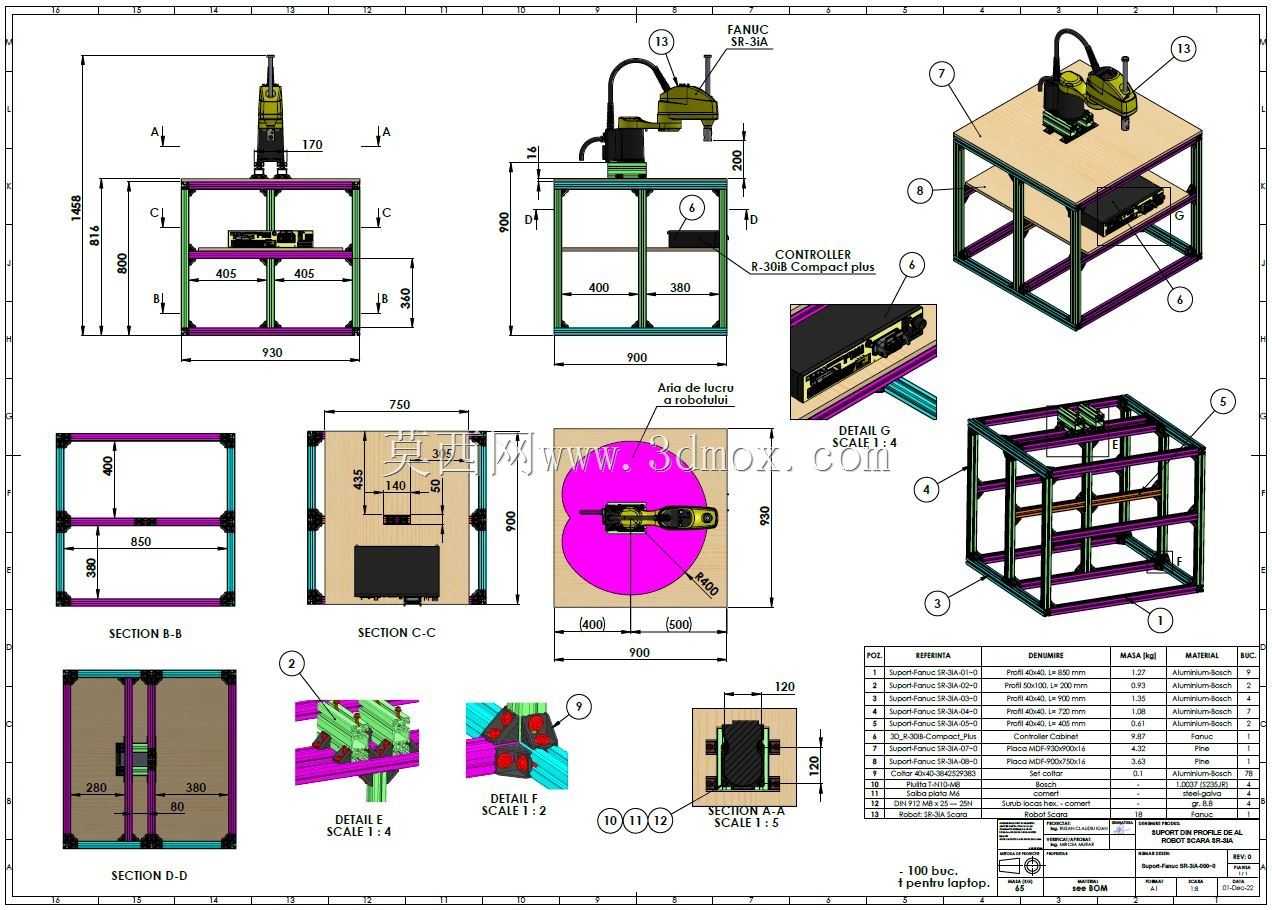

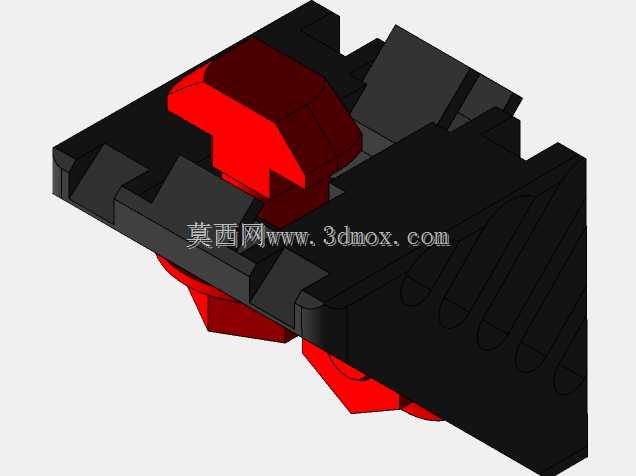

　　尺寸设计上严格匹配SR-3iA的作业范围，机架整体长宽尺寸控制在930mm*750mm区间，台面离地高度设置为850mm，符合人工站立操作的人机工程学高度，机器人安装后，末端Z轴向下的作业行程可覆盖整个台面区域，同时机架支脚底部配置可调脚杯，可在地面不平整的车间环境下快速调平台面，保证机器人安装基准的水平度，调平行程可适配±15mm的地面高度差。型材连接采用标准的角件连接+内置螺栓锁紧的方式，所有连接节点的强度经过校核，可承受SR-3iA额定负载下高速运动的冲击载荷，相比焊接机架，这种铝型材搭建的方案无需表面喷涂处理，组装完成即可投入使用，后续如果需要调整工位布局、增减周边工装，可直接拆卸型材重新拼接，改造成本极低。

　　细节设计上，机架所有型材的端面都配置了端盖，避免尖锐的型材切口划伤操作人员，台面边缘做了倒角处理，中层电控安装位预留了控制器的散热通风间隙，避免长时间运行时控制器积热报警。同时在机架的对应位置预留了安全光栅、警示灯、操作按钮盒的安装孔位，用户可根据自身产线的安全规范快速加装安全防护组件，无需二次打孔加工。整套结构的所有型材切割长度、连接孔位都经过精准匹配，组装时无需二次加工，按照装配图纸即可快速完成搭建，适合集成商快速复制部署SCARA机器人工作站，也适合小型工厂自行搭建自动化作业工位，降低自动化改造的门槛。
