激光位移传感式工件跳动检测设备

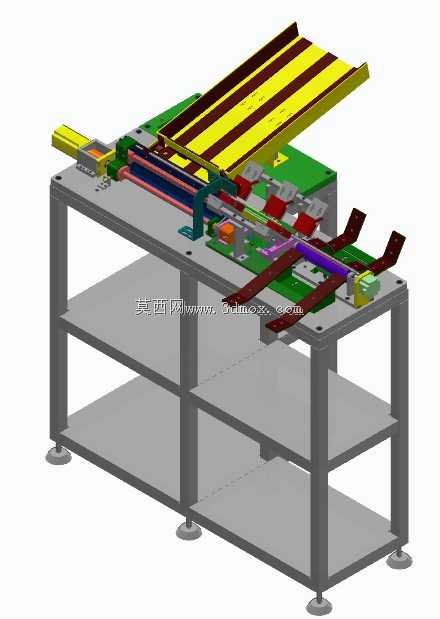

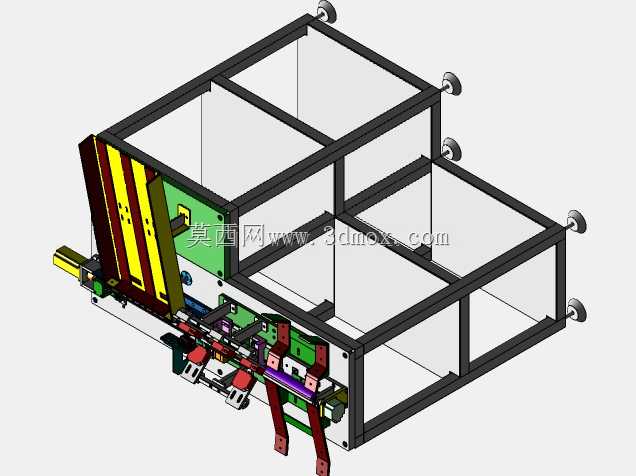

这套检测设备主要面向阀块类精密机加工件的形位公差检测场景，在阀件精加工工序后、装配工序前的质检环节使用，替代传统接触式百分表打表检测的作业模式，解决小批量多规格阀件跳动检测效率低、人工读数误差大的问题。设备整体采用铝型材搭建多层机架结构，底部配置可调式支撑脚杯，可在车间普通水泥地面或质检台面上完成调平安装，机架总高度适配站立作业的人机工程要求，操作人员无需弯腰即可完成上下料与检测操作，中层置物平台可放置待检工件、检测记录台账或备用工装夹具，充分利用机架竖向空间减少工位占地面积。

设备的上料端设计了斜置式多槽料道，料道槽宽可根据待检阀块的外形尺寸做适配调整，待检工件沿料道靠自重滑入检测工位，无需额外配置上料动力机构，简化了设备整体结构。检测工位设置了仿形定位夹具，可根据不同规格阀块的定位基准更换夹块，保证工件装夹后检测基准与设计基准重合，避免基准不重合带来的检测误差。核心检测单元采用新型激光位移传感器，相比传统接触式检测头，非接触测量的方式不会在工件已加工表面留下测头划痕，同时传感器采样频率更高，可在工件匀速通过检测位的过程中连续采集表面位移数据，通过算法换算出工件的径向跳动、端面跳动数值，检测数据可直接对接车间质检系统，无需人工抄录。

从结构设计逻辑来看，整套设备的走线全部隐藏在铝型材机架的槽腔内部，检测区域的线缆采用拖链防护，避免工件输送过程中线缆被剐蹭磨损；输送机构采用同步带传动，传动平稳无打滑，保证工件输送速度恒定，确保激光传感器采样点的间距均匀，提升检测数据的可靠性。设备的安装边界预留了足够的维护空间，传感器安装支架设计了多维度调节结构，可根据不同工件的检测点位置调整传感器的高度、角度与前后位置，无需重新加工安装板即可完成多品类工件的检测适配。料道末端设置了分料挡停机构，当检测工位有工件正在检测时，挡停块会升起阻挡后续工件滑入，避免工件堆叠碰撞影响检测精度，检测完成后的工件沿出料滑道滑入合格品或不合格品料盒，实现不合格品的自动分拣。

在实际生产应用中，这套设备可适配长度在一定范围内的长条状阀件检测，无需复杂的编程操作，更换工件规格时仅需调整料道宽度、更换定位夹块、调整传感器位置即可快速换型，换型时间控制在十分钟以内，适合多品种小批量的阀件生产车间使用。设备的机架底部脚杯调节范围可适应地面不平整度在10mm以内的安装环境，无需额外制作安装基础，直接放置在质检区域地面调平后即可通电使用。检测工位周围设置了透明防护挡板，避免检测过程中工件意外滑落砸伤操作人员，同时不会遮挡操作人员观察检测状态的视线。整套设备没有复杂的冗余结构，所有机构都围绕工件上料、定位、检测、分拣的核心流程设计，零部件多采用标准铝型材、标准紧固件与标准传动件，加工件仅为定位夹具、传感器安装支架等少量专用零件，后期维护更换配件的成本较低，也方便设计人员根据自身产线的工件参数做二次改型调整。
