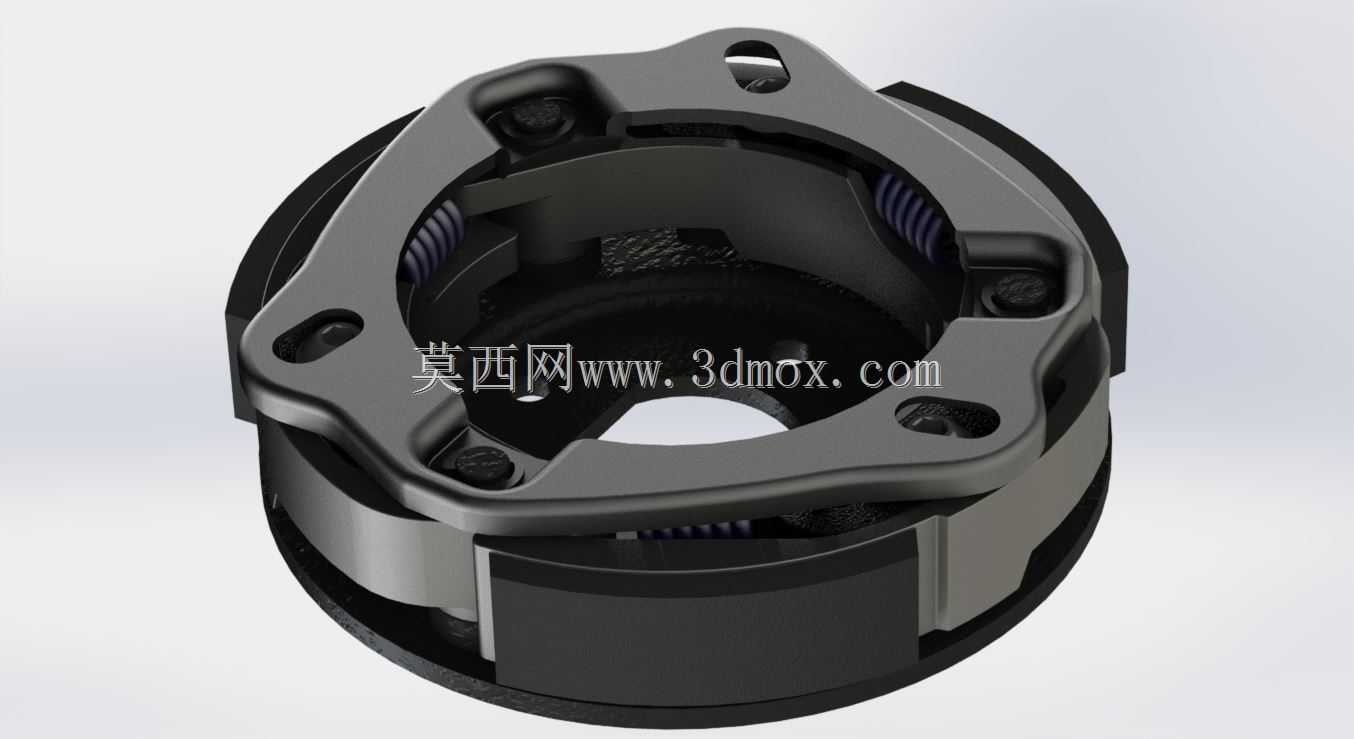

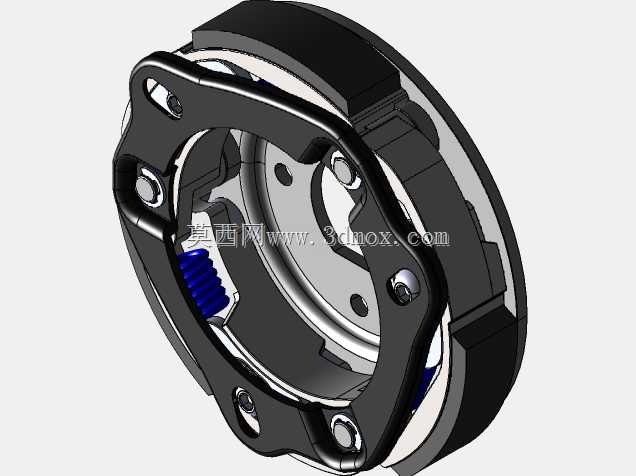

CVT变速箱用Malossi离心离合器结构

这款离心离合器主要适配踏板类车型的CVT变速系统，在日常通勤、轻度改装的踏板车传动场景中应用广泛，是CVT传动链路里负责动力接合与切断的核心部件，直接决定了车辆起步接合的平顺性、中低速段的动力传递效率以及高转速下的传动稳定性。不同于传统手动操纵的摩擦式离合器，这类离心离合器完全依靠转速变化带来的离心力实现自动接合，不需要额外的操纵机构，非常适配小排量踏板车型简化操作的使用需求，骑手只需要控制油门开度就能完成起步、变速的全流程操作，大幅降低了骑行的操作门槛。

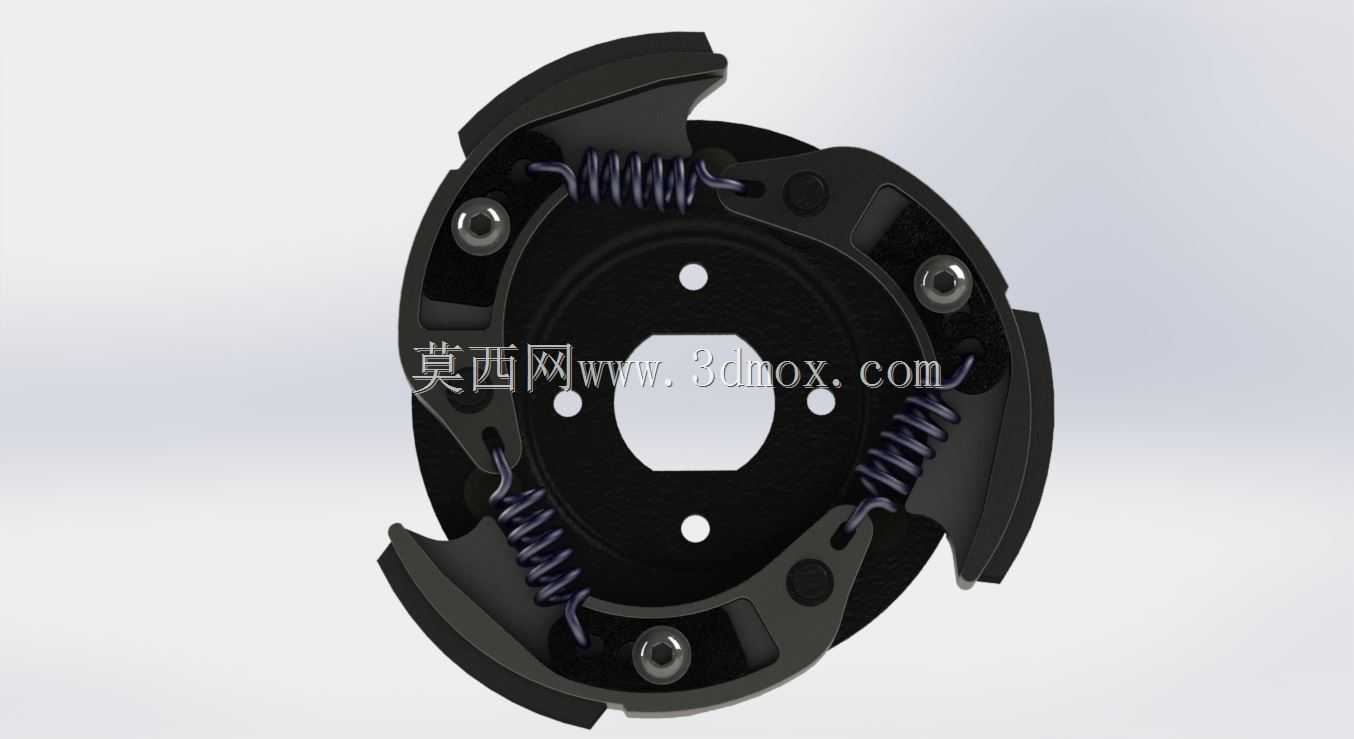

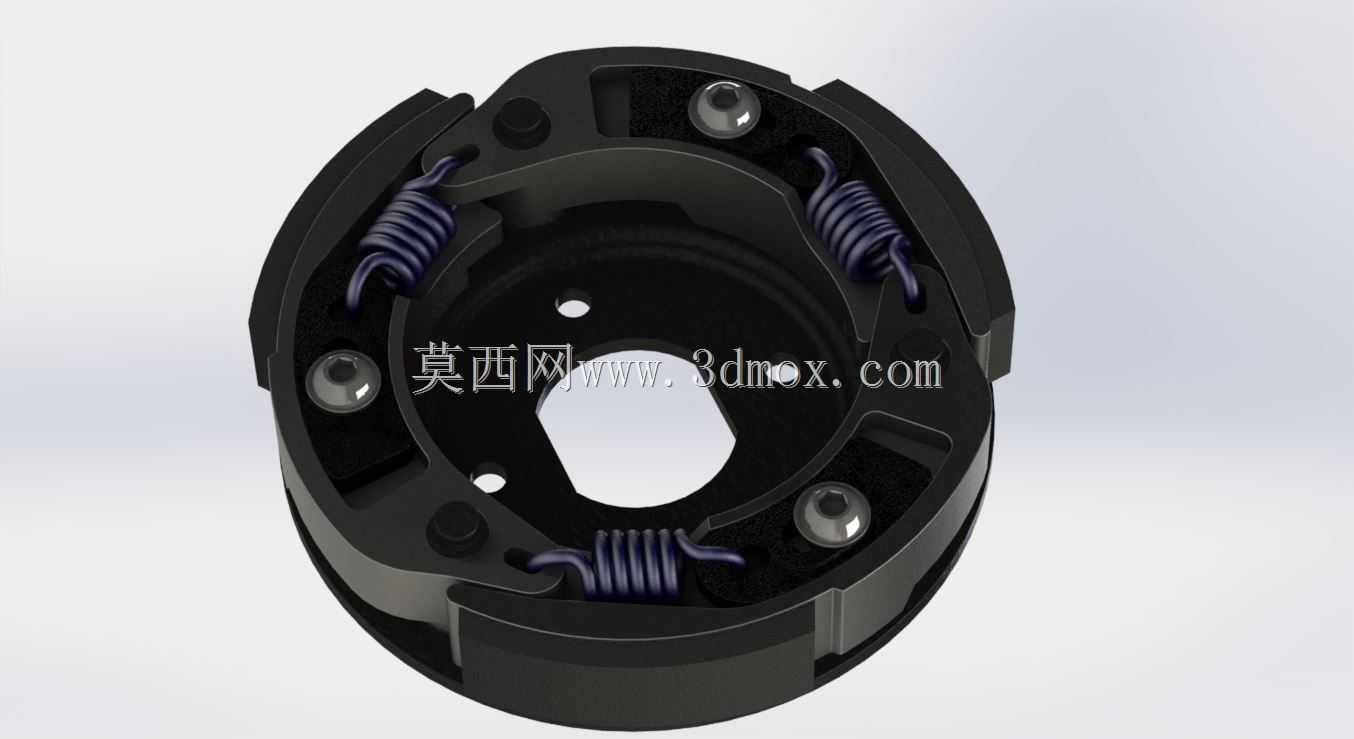

从结构设计逻辑来看，这款离合器采用三蹄块离心甩块的布局，三个摩擦蹄块沿周向均匀分布在中心安装座上，每个蹄块都通过独立的螺旋复位弹簧与安装座连接，弹簧的预紧力直接决定了离合器的接合转速——当发动机输入转速达到弹簧预紧力对应的阈值时，蹄块在离心力作用下克服弹簧拉力向外张开，外侧的摩擦面与离合器外鼓的内壁紧密贴合，将曲轴端的动力传递给后续的变速机构；当转速降低到接合阈值以下时，弹簧拉力拉动蹄块回位，摩擦面与外鼓脱离接触，动力传递切断，此时车辆处于怠速空转状态，不会出现怠速带档闯动的问题。

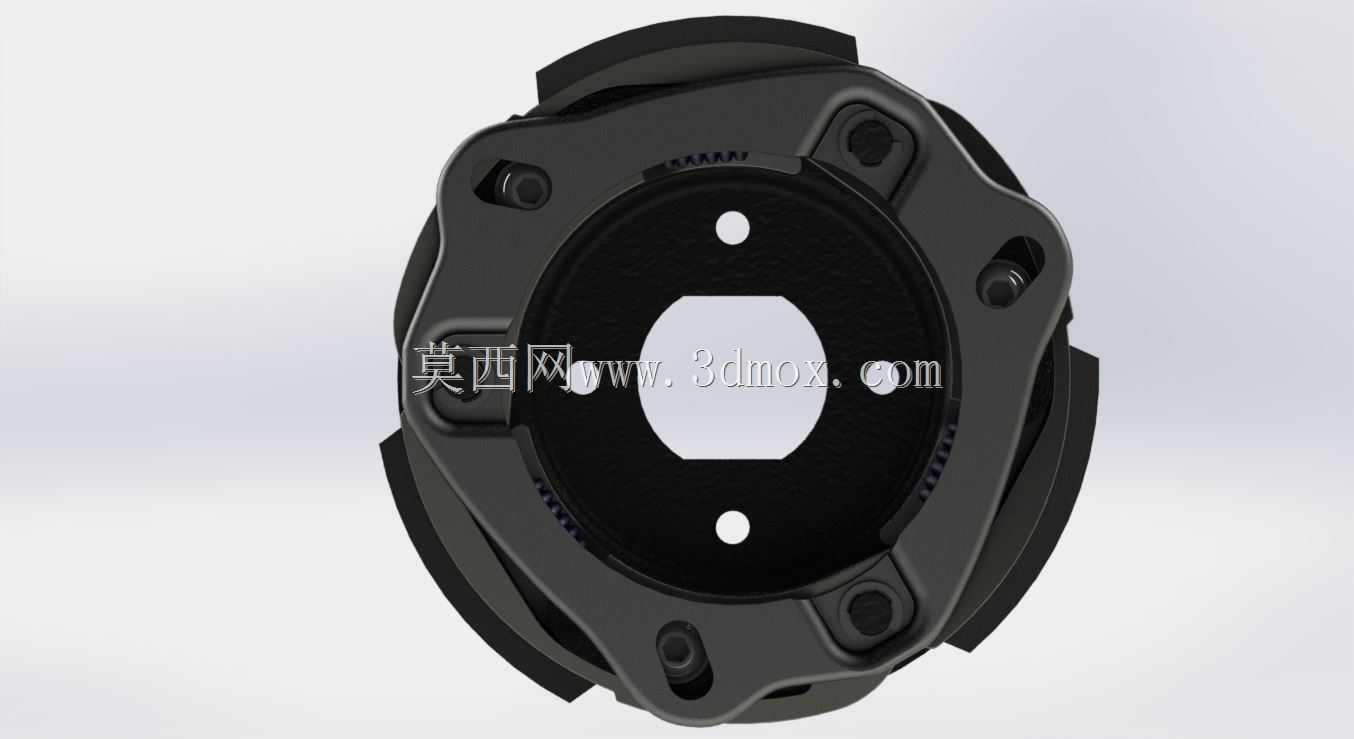

设计过程中需要重点考量几个核心边界：首先是安装接口的匹配性，中心的花键孔需要与CVT从动轮的安装轴精准配合，花键的模数、齿数、压力角都要和对应车型的从动轴参数完全一致，同时中心孔周边的三个固定螺栓孔的位置度公差需要控制在0.1mm以内，保证离合器安装后与从动轮的同轴度，避免高速旋转时出现动平衡超差带来的整车抖动问题。其次是摩擦蹄块的外形设计，蹄块的摩擦面采用圆弧曲面设计，曲面半径与离合器外鼓的内半径完全匹配，保证接合时摩擦面能够实现全接触，避免局部接触导致的摩擦片偏磨、局部过热烧蚀的问题；蹄块的重心位置经过反复调校，确保不同转速下离心力的输出线性，避免接合过程中出现动力突跳的闯动感。

复位弹簧的参数匹配是这类离合器设计的核心要点，弹簧的刚度、预压缩量直接决定了接合转速的高低：如果弹簧刚度过大，接合转速过高，会导致起步时发动机转速飙升、油耗增加，同时低速段动力响应滞后；如果弹簧刚度过小，接合转速过低，会出现怠速时离合器半联动、摩擦片长期滑磨过热的问题，大幅缩短摩擦片的使用寿命。这款离合器的弹簧采用变节距设计，在低压缩量阶段刚度较低，保证初始接合过程的平顺性，当蹄块张开到一定行程后弹簧刚度提升，避免高转速下蹄块过度张开导致的传动打滑，同时能够承受大扭矩输出时的载荷冲击，适配改装后动力提升的使用需求。

从安装边界来看，这类离合器的外径尺寸需要严格匹配对应车型的离合器外鼓内径，通常单边间隙控制在0.3-0.5mm之间，间隙过大会导致蹄块张开行程过大、弹簧拉伸量超差，间隙过小则容易出现怠速时拖磨的问题。离合器的轴向安装尺寸也需要和CVT箱体的内部空间匹配，安装后与周边的从动轮、箱体壁面保留至少2mm的安全间隙，避免高速旋转时出现运动干涉。摩擦片的材质选用耐高温的树脂基摩擦材料，能够承受短时间滑磨产生的200℃以上高温，同时摩擦系数稳定，不会因为温度升高出现摩擦系数大幅衰减的热衰退问题，保证长时间爬坡、连续高速行驶时的传动可靠性。

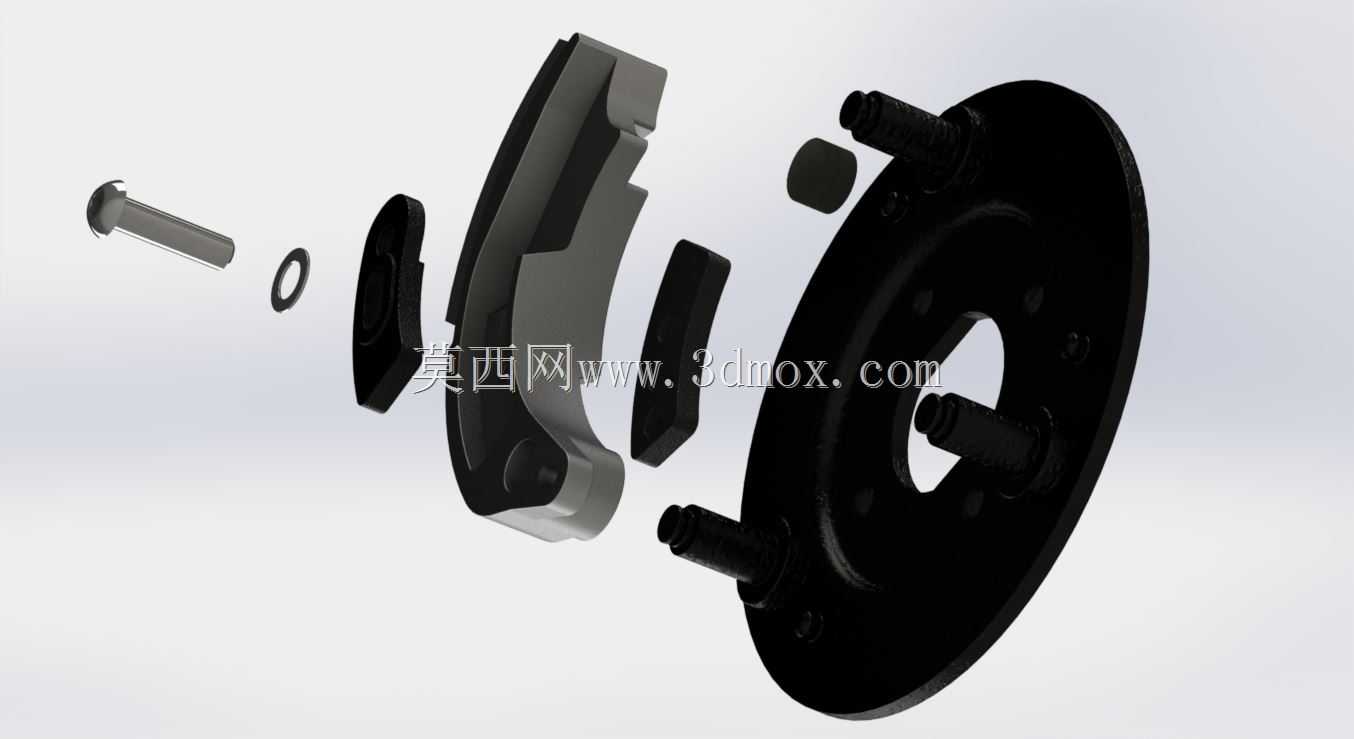

在实际使用场景中，这类离心离合器的工作环境相对恶劣，长期处于高温、粉尘的CVT箱体内，设计时还需要考虑蹄块铰接点的防尘性能，铰接销轴处采用自润滑轴承结构，不需要额外加注润滑脂，避免润滑脂甩出污染摩擦片导致打滑。三个蹄块的重量差控制在1g以内，保证高速旋转时的动平衡精度，减少整车传动系统的振动，提升骑行的舒适性。
