拖拉机三点悬挂用上连杆液压缸结构

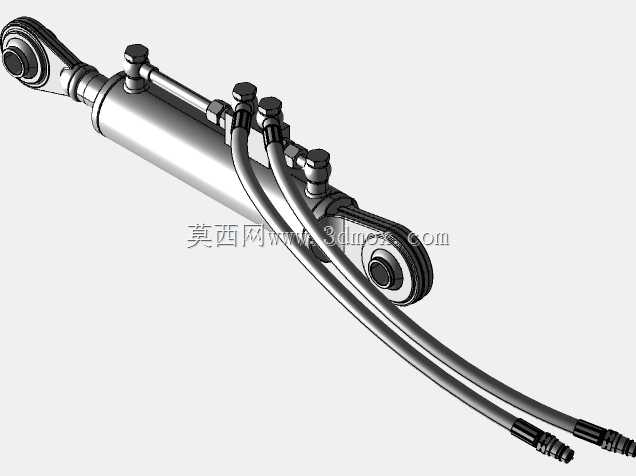

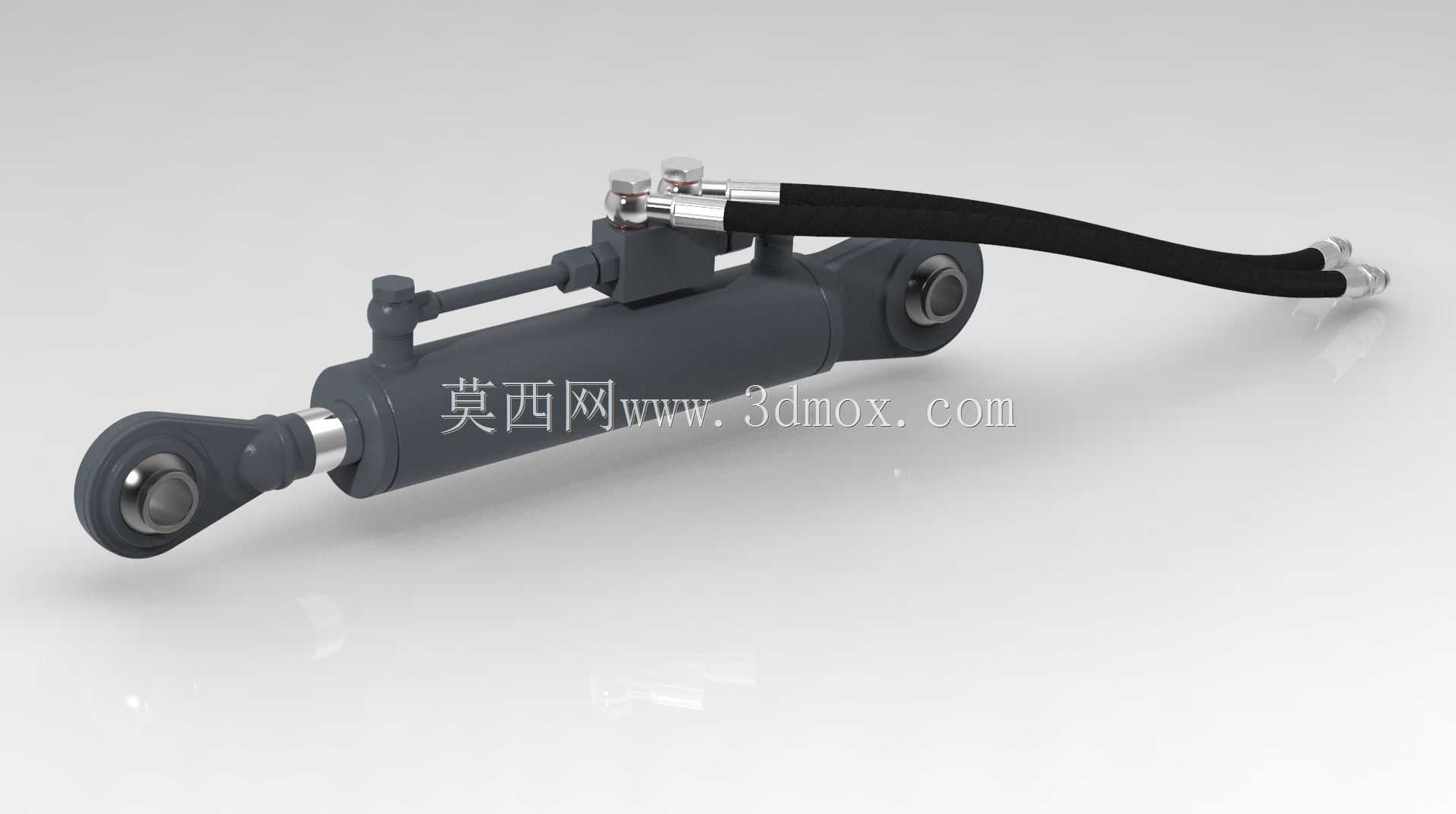

　　这款液压缸是专门适配拖拉机三点悬挂系统的上连杆执行部件，在农用作业场景里，三点悬挂是拖拉机挂载农机具的核心接口，上连杆作为悬挂机构的上支点连接构件，集成液压驱动能力后，可直接替代传统刚性可调上连杆，实现挂载农具的姿态实时调整，不用驾驶员下车手动调节连杆长度，在耕地、播种、植保等不同作业环节切换时，能快速调整农具的入土角度、作业水平度，大幅降低田间作业的辅助操作时长。从功能特性来看，该液压缸采用双耳环铰接式安装结构，两端的关节轴承连接端可适配悬挂架与农具挂接点的多自由度摆动，田间作业时地面起伏带来的机架扭转变形不会对缸体产生附加径向载荷，能有效避免活塞杆偏磨导致的密封件早期失效。缸体侧置的液压油口集成了管路快接结构，

　　配套的高压软管总成直接随缸体布置，安装时不用额外匹配管路长度与接头规格，减少现场装配的配管工作量。设计阶段首先要匹配拖拉机三点悬挂的安装边界，上连杆的最小安装距要满足悬挂机构最大提升行程时的收拢尺寸，最大伸出长度要覆盖农具最大翻转角度时的张开距离，缸径的选型是根据配套马力段拖拉机的悬挂提升力上限确定的，保证上连杆的推力足够支撑农具前端的调整载荷，不会出现农具低头、作业深度不均的问题。活塞杆表面做了镀硬铬处理，田间作业时的泥水、沙尘附着在杆面时，往复运动过程中不会刮伤密封件，缸筒内壁采用高精度珩磨工艺，内壁粗糙度控制在合理区间，降低活塞往复运动的摩擦阻力，同时减少内泄漏量，保证农具调整到位后的位置保持能力，

　　不会出现作业过程中农具姿态缓慢沉降的问题。外置的液压管路采用耐油橡胶外包钢丝编织层结构，可耐受田间作业时的碎石飞溅、秸秆刮蹭，管路两端的接头采用球面密封结构，反复拆装也不会出现渗漏油问题。在实际安装适配时，要注意两端铰接点的同轴度偏差不能超出关节轴承的允许摆角范围，否则会导致活塞杆运行卡滞，加速密封件磨损；液压系统的供油压力要匹配液压缸的额定工作压力，不能超压使用，避免缸筒爆裂、密封件击穿的故障。日常维护中，每次作业季结束后要清理活塞杆表面的泥污，检查管路是否有龟裂、鼓包的情况，铰接点的润滑脂嘴要定期加注润滑脂，减少关节轴承的磨损量，延长部件的整体使用寿命。这款结构的设计核心是把液压驱动功能集成到传统上连杆的安装空间内，

　　不用改动拖拉机原有的悬挂支架结构，也不用额外加装安装支座，直接替换原有刚性上连杆即可实现液压调节功能，适配性较强，覆盖多数主流马力段的轮式拖拉机三点悬挂安装尺寸，对于老款拖拉机的悬挂升级也有较好的适配性，不用做额外的结构改制就能完成装配。
