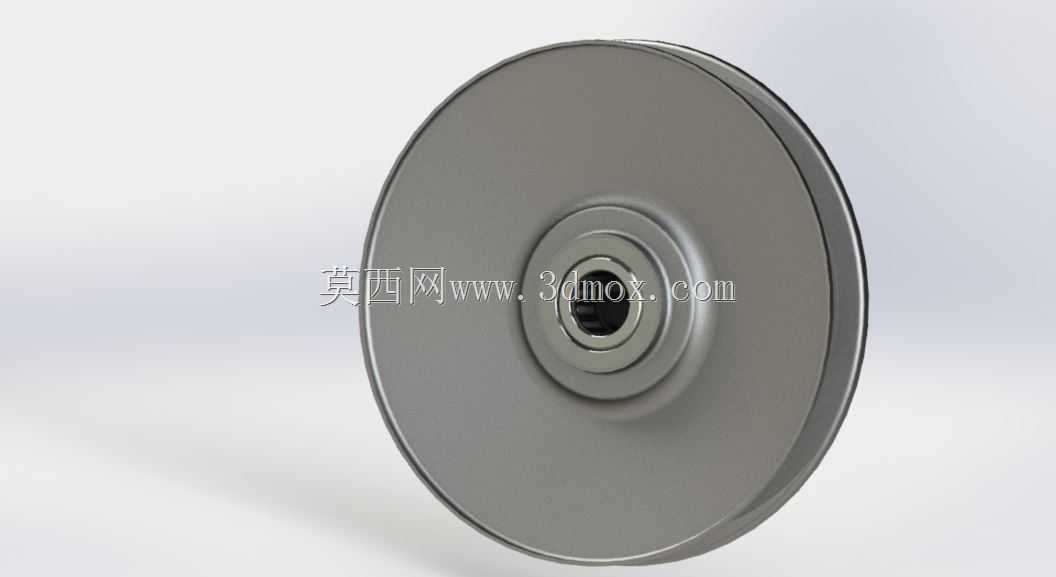

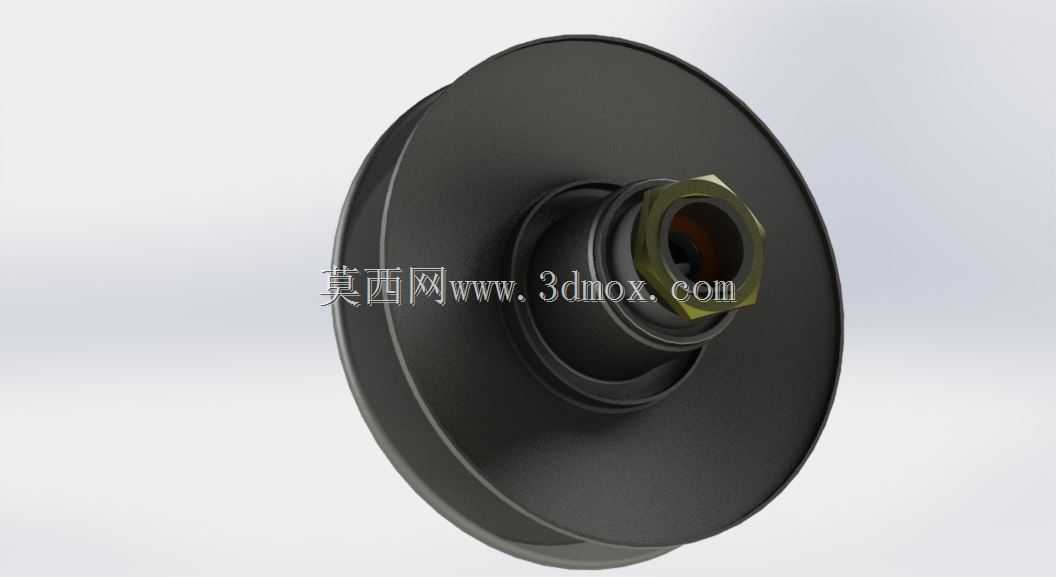

日常接触小排量踏板摩托的维修、改装场景时,CVT变速系统的驱动轮组是最常拆解调校的核心部件,这套扭矩驱动结构直接决定了动力从曲轴输出后,到皮带传动端的变速响应逻辑与扭矩传递效率。做这套三维结构的时候,最先要卡准的是和曲轴输出端的配合边界:驱动轮中心的花键套参数必须和常见踏板车曲轴端花键完全匹配,轴向定位的卡环槽深度、锁紧螺纹的螺距都要严格对应原厂安装尺寸,避免装配后出现轴向窜动,导致皮带跑偏、异常磨损的问题。

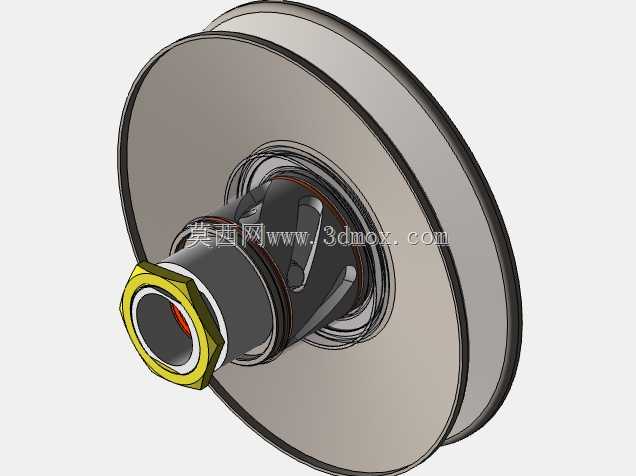

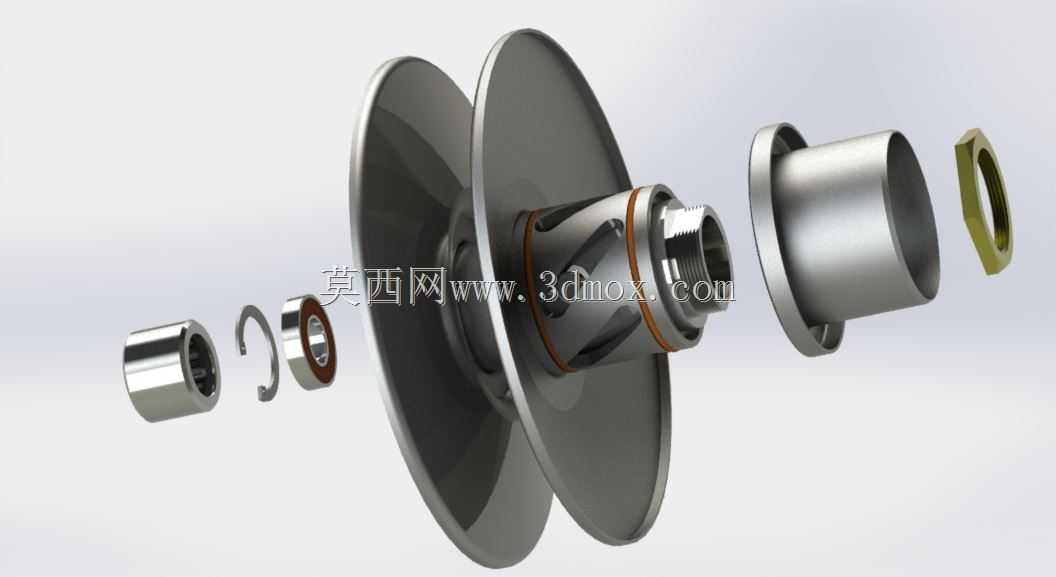

从功能逻辑上看,这套扭矩驱动器本质是CVT的主动变速轮,由固定轮盘、滑动轮盘、扭矩凸轮机构、回位弹簧、轴套、定位卡簧这些散件组成,和很多人认知里单纯靠离心力变速的结构不同,扭矩凸轮结构会根据输出端的负载变化,自动调整两个轮盘的夹紧间距:当车辆急加速、爬坡需要大扭矩输出时,凸轮机构会推动滑动轮盘向固定轮盘靠近,让皮带在主动轮端的工作直径变小,放大输出扭矩;当车辆匀速巡航、负载降低时,回位弹簧配合转速带来的离心力,会让滑动轮盘回退,皮带工作直径变大,提升传动比降低发动机转速,兼顾动力响应和燃油经济性。
建模过程中,轮盘的锥面角度是核心参数,这个角度直接决定了皮带的贴合面积和夹紧力的传递效率,角度过小会导致皮带夹紧不足出现打滑,角度过大则会让滑动轮盘的轴向移动阻力变大,变速响应迟滞。两个轮盘的同轴度公差需要严格控制,在装配约束里要保证滑动轮盘沿轴向移动时,和固定轮盘的端面跳动量控制在合理范围内,不然高速转动时会出现皮带抖动、传动噪音大的问题。扭矩凸轮的滚道曲面是设计难点,曲面的曲率变化要匹配不同转速、不同扭矩下的变速曲线,既要保证低转速大负载时能快速降比增扭,也要避免高转速时变速过于突兀,给驾驶者带来闯动感。

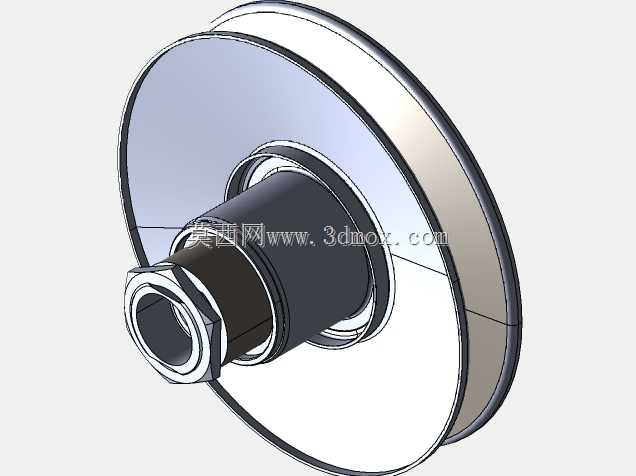

安装边界上,这套驱动轮的整体外径要匹配对应车型的传动箱内部空间,不能和传动箱盖、从动轮组出现运动干涉,中心轴套的长度要精准控制,保证锁紧后两个轮盘的初始间距符合皮带安装的预紧要求,过紧会导致皮带长期处于高负荷状态提前老化,过松则会出现起步打滑、传动效率下降的问题。拆解结构里的密封环、防尘卡圈这些小零件也不能省略建模,实际使用中这些部件负责阻挡传动箱内的灰尘、磨屑进入轮盘的滑动轴套,避免轴套异常磨损导致滑动卡滞,很多CVT出现变速不顺畅的故障,往往就是这些小密封件失效导致的。
在实际维修替换、改装调校的场景里,这套三维模型可以直接用来核对配件的尺寸匹配度,比如更换不同硬度的回位弹簧、不同角度的扭矩凸轮时,可以提前在装配环境里模拟轮盘的移动行程,验证不同工况下的皮带工作直径变化范围,不用反复装车测试就能预判变速特性的改变,不管是做原厂配件的复刻生产,还是做性能改装件的开发,都能通过结构建模提前规避装配干涉、参数不匹配的问题。另外轮盘的表面散热筋结构也做了还原,实际工作中皮带和轮盘摩擦会产生大量热量,散热筋能在轮盘转动时带动空气流动,降低轮盘和皮带的工作温度,延长皮带的使用寿命,建模时这些散热筋的高度、分布角度都参考了量产成熟结构,不会因为筋位过高导致动平衡超标,也不会因为筋位太少影响散热效果。
