皮亚吉奥50cc滑板车离合器钟形结构

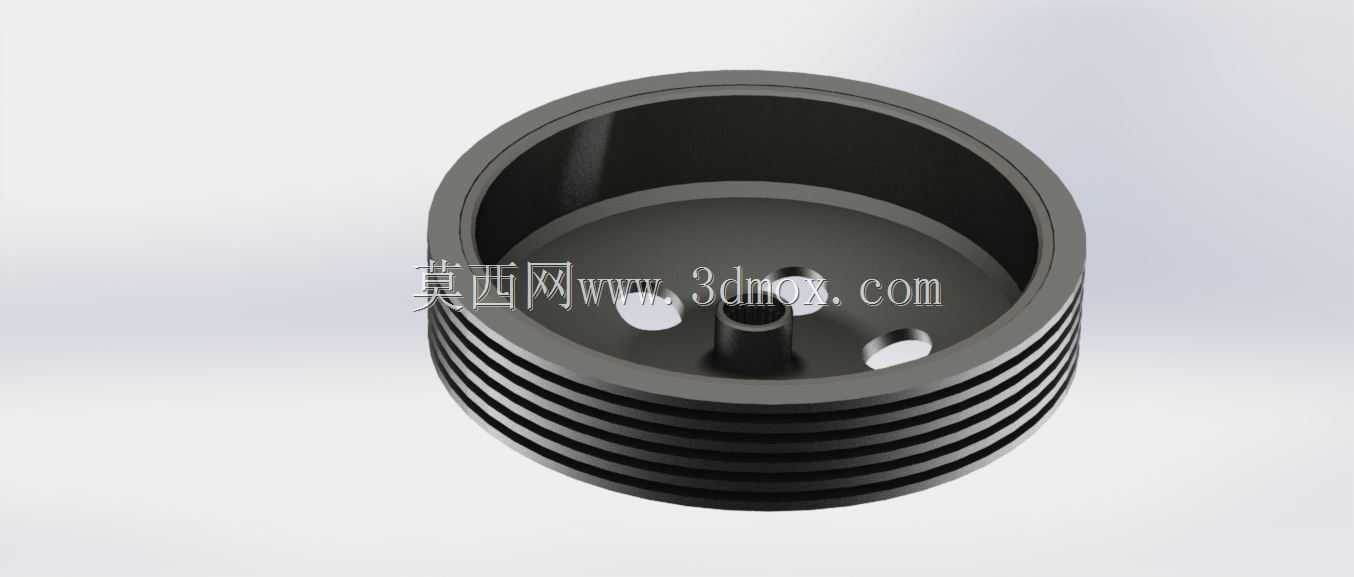

　　这款离合器钟形件是适配小排量踏板类代步车辆传动系统的核心从动部件，主要匹配50cc排量级的两轮滑板车动力输出端，承担着离心式离合器接合过程中的动力承接、扭矩传递功能，是踏板类车辆无级变速传动系统中直接影响动力衔接平顺性、传动效率的关键结构件。从实际装车场景来看，该部件安装于发动机传动箱末端的从动轮组侧，工作时随发动机转速变化，与离心甩块组成摩擦副，当发动机转速达到接合阈值后，离心甩块在离心力作用下张开，与该钟形件的内壁紧密贴合，依靠摩擦力将曲轴输出的扭矩传递给后轮驱动轴，实现车辆的起步与行进，转速回落时甩块收回，动力传递切断，车辆进入怠速滑行状态。设计层面，该零件整体采用碗状回转体结构，主体壁厚均匀，兼顾结构强度与转动惯量的平衡，

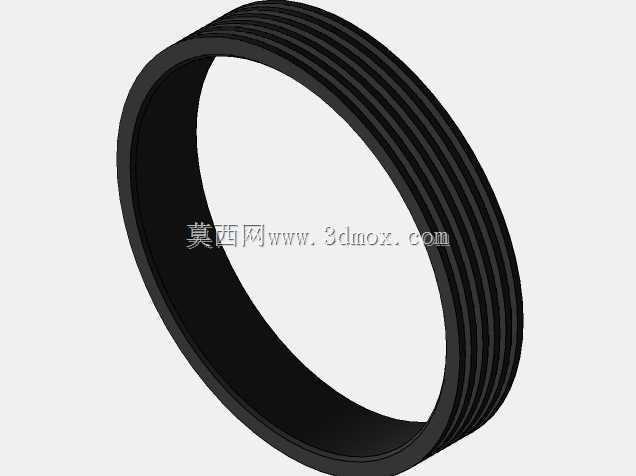

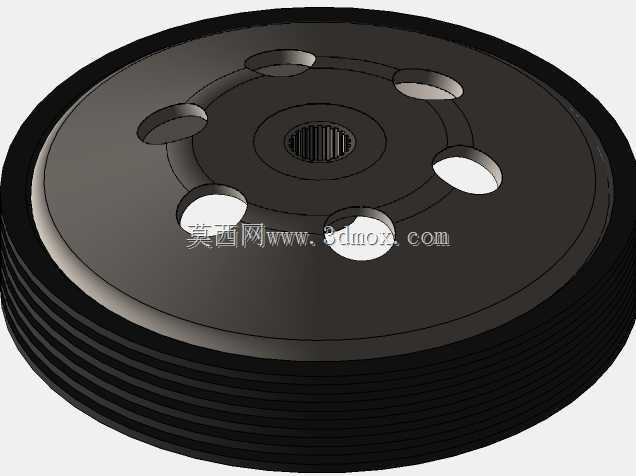

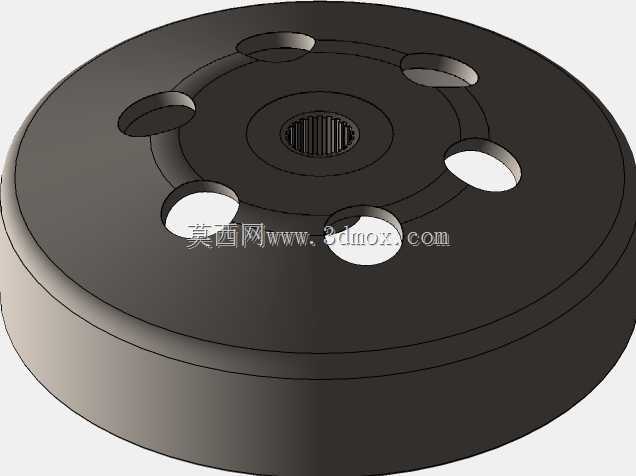

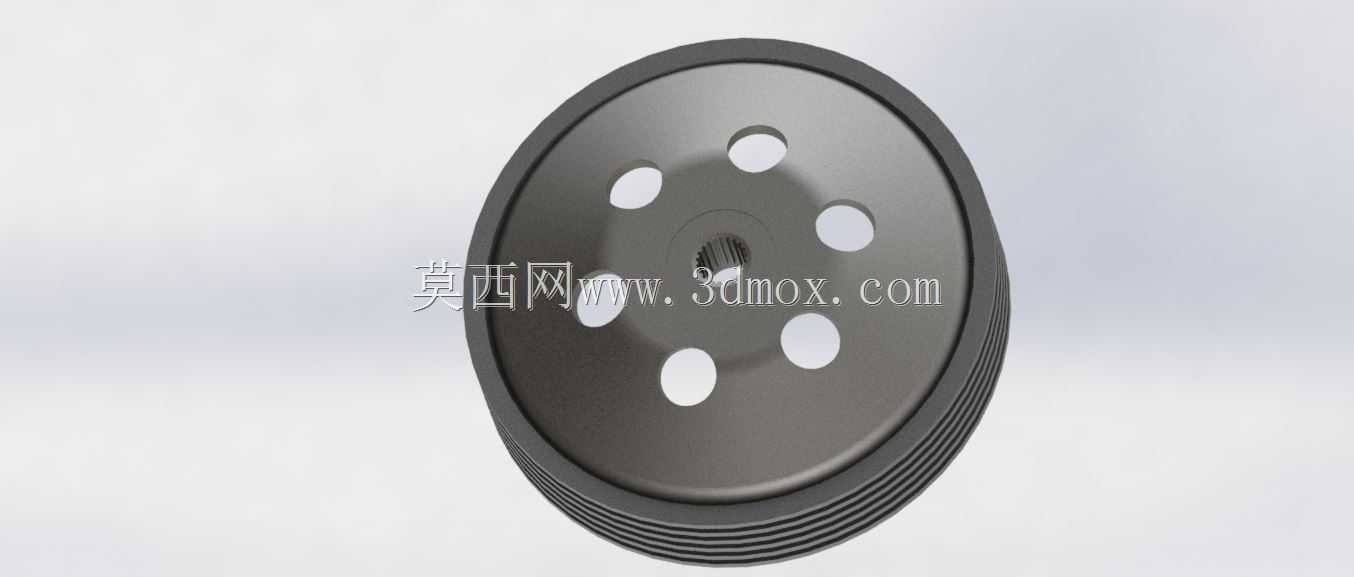

　　避免转动过程中出现动平衡偏差导致的传动箱震动；端面均匀开设的六个圆形通孔，一方面用于降低零件自身重量，减少无效转动惯量带来的动力损耗，另一方面可在传动箱高速运转时引导气流流动，带走离合器摩擦副工作产生的热量，避免长时间半联动状态下摩擦片过热烧蚀，延长摩擦组件的使用寿命。外圆面加工的多道环形槽结构，主要用于适配传动箱内的密封、限位结构，同时可增加零件自身的结构刚性，避免长期受摩擦挤压应力出现形变。该零件的有效安装直径为107mm，设计时严格匹配对应车型从动轮组的安装位尺寸，中心孔位与从动轴的配合公差按照过渡配合选取，保证装配后同轴度偏差控制在合理范围内，避免高速转动时出现偏磨、异响问题；内壁摩擦面的粗糙度、圆度公差经过严格控制，

　　保证与离心甩块接触时摩擦面贴合均匀，不会出现局部压力过大导致的异常磨损。在日常的车辆维修、改装场景中，该零件属于易损耗的传动部件，长期使用后内壁会因摩擦出现沟槽、烧蚀变色等损耗，当磨损量超过阈值后会出现离合器打滑、动力传递不足、起步抖动等问题，需要及时更换，建模时完整还原了零件的所有安装特征、减重结构与摩擦工作面细节，可直接用于维修配件的测绘加工、传动系统的结构教学演示，也可作为同类型小排量踏板车传动部件设计的参考样本，帮助设计人员快速掌握离心式离合器从动件的结构设计要点、尺寸匹配逻辑，减少前期测绘的重复工作量。
