CVT传动用带叶片结构半滑轮

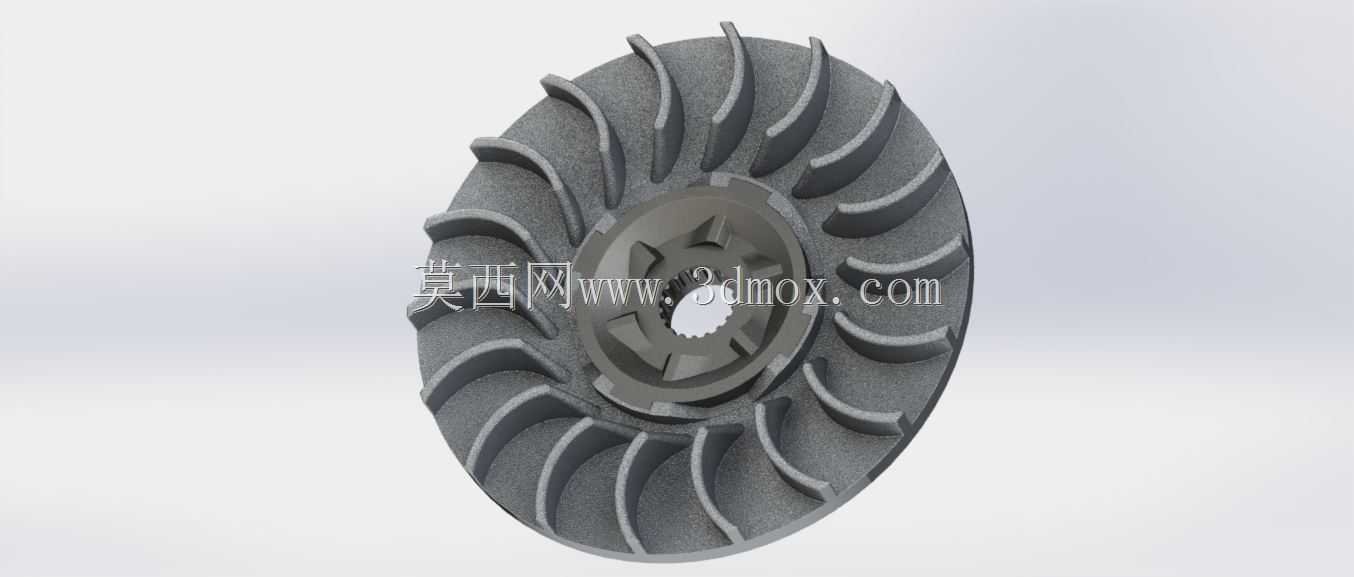

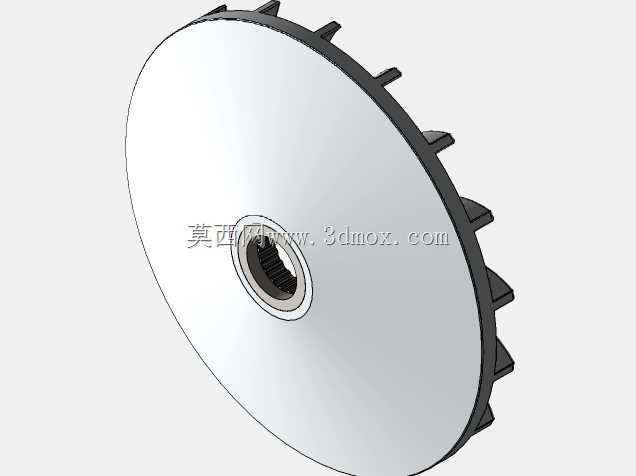

　　这款半滑轮主要应用于踏板式摩托车、全地形车等搭载无级变速传动系统的动力传输场景，是CVT变速机构里连接主动轮与从动轮、配合传动皮带实现动力传递与速比连续变化的核心构件。从结构设计来看，轮体一侧集成了径向排布的弧形叶片结构，这部分并非冗余设计，实际运行时随轮轴同步旋转，可形成定向气流，对CVT腔体内的传动皮带、摩擦接触面进行主动风冷散热，避免长时间高负荷传动时皮带过热打滑、橡胶老化加速，这也是很多小排量燃油动力CVT设备里主动轮侧半轮的典型设计特征。轮体中心采用内花键安装孔结构，花键齿形与配套的主轴外花键完全匹配，安装时可直接沿轴向推入到位，依靠花键的侧隙配合传递扭矩，无需额外的平键定位，既简化了装配工序，

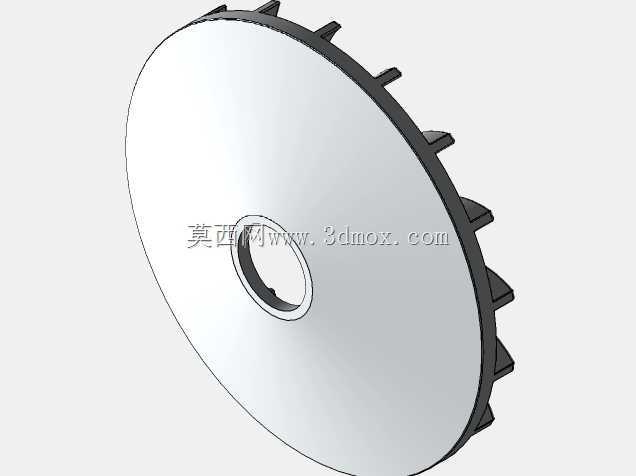

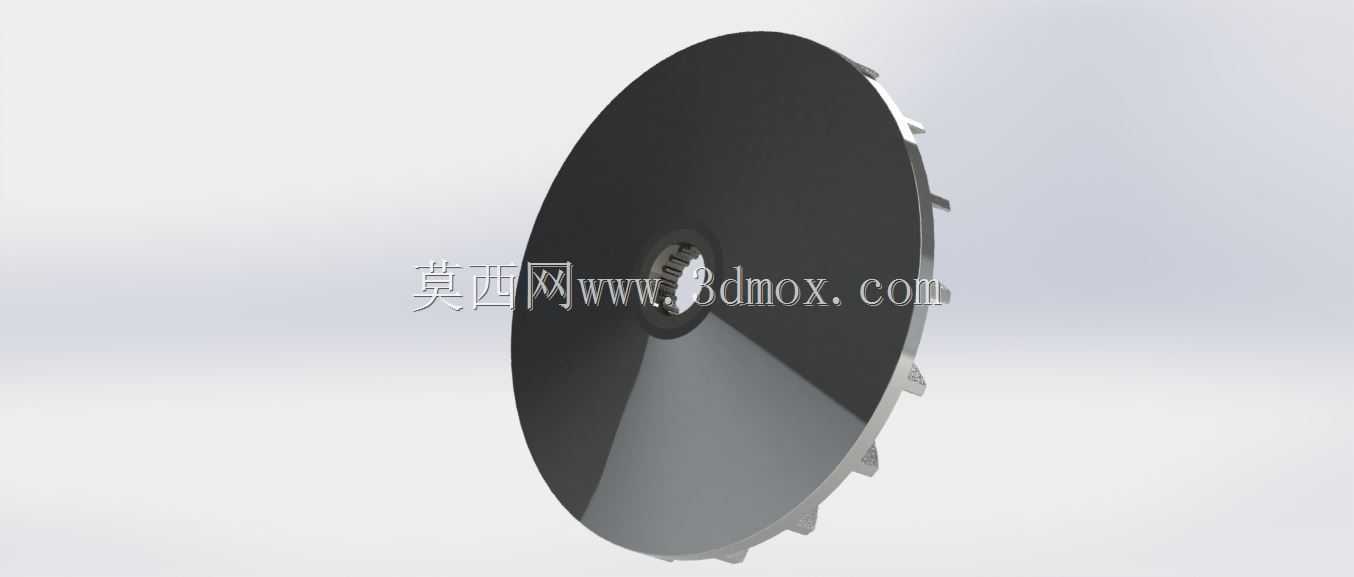

　　也能在承受交变冲击扭矩时保证受力均匀，避免键槽位置出现应力集中断裂的问题。轮体的皮带接触工作面为锥面结构，锥角参数经过匹配计算，与传动皮带的侧面倾角完全契合，当调速机构推动半轮轴向移动时，可改变皮带在轮槽内的工作半径，从而连续改变传动比，实现从低速大扭矩到高速巡航的无顿挫动力输出。叶片部分的弧度与排布角度经过优化，旋转时产生的气流不会在腔体内形成乱流，可顺着CVT箱体的导流槽将热量直接带出壳体外，同时叶片根部与轮盘主体采用大圆角过渡，避免高速旋转时应力集中导致叶片断裂，轮盘背面的加强筋结构也做了等强度设计，在保证整体结构刚度满足最大传递扭矩要求的前提下，尽可能降低轮体自身重量，减少旋转惯量，提升变速响应速度。在安装边界上，

　　轮体的轴向厚度、中心花键的规格参数、锥面的工作直径范围都与对应排量的CVT系统完全适配，安装时需保证轮体锥面的跳动量在允许公差范围内，避免皮带运行时出现偏磨、异响等问题，同时要注意轮体的安装方向，保证叶片的送风方向与箱体散热风道方向一致，才能达到设计的散热效果。这类半滑轮的设计需要平衡传动强度、散热效率、自身重量三者的关系，若叶片数量过多会增加风阻与轮体重量，过少则散热风量不足，锥面的表面粗糙度也需要控制在合理区间，既要保证足够的摩擦力传递扭矩，又要避免过度磨损皮带侧面，延长传动皮带的使用寿命。
