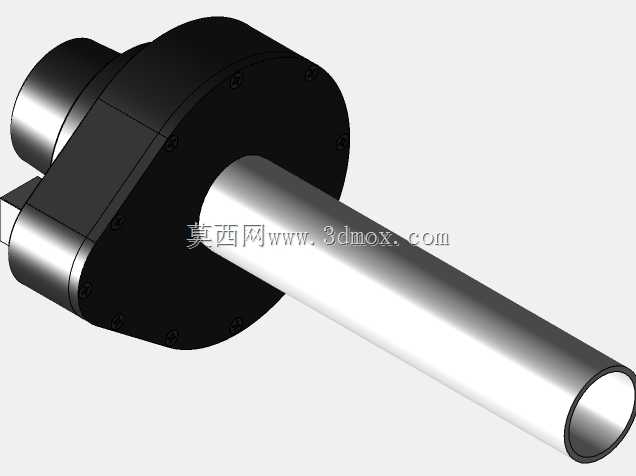

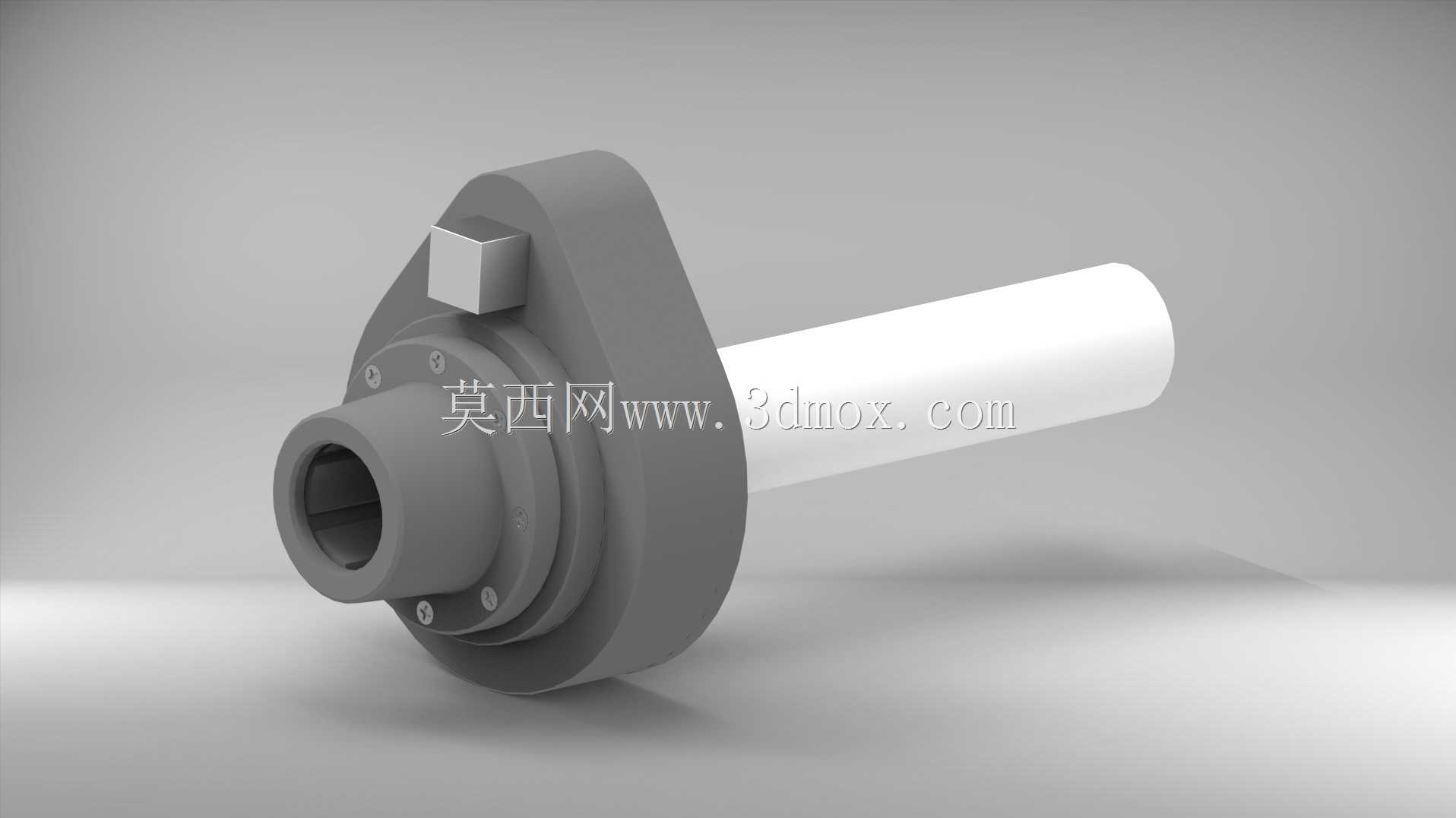

摩托赛车模拟油门操控总成结构设计

这套油门操控总成主要面向模拟赛车娱乐设备领域，适配摩托类体感驾驶模拟装置的操控端改造与整机配套，在商用模拟赛车体验馆、家用沉浸式驾驶娱乐设备中承担油门开度信号转化的核心功能，替代传统踏板式油门结构，还原真实摩托骑行时的手部拧动操控逻辑，让使用者获得更贴近实车的操作反馈。从功能实现逻辑来看，总成内部采用内齿轮啮合传动结构，将握把处的旋转动作通过齿轮组减速后传递至旋转电位计，把机械转角位移转化为线性变化的电信号，传输给模拟驾驶系统完成油门开度的识别，齿轮传动的设计既保证了传动过程的无滑差，也能通过传动比匹配电位计的有效转角范围，避免电位计超量程损坏，同时齿轮啮合的阻尼感可以模拟真实摩托油门的操作手感，不会出现松垮的虚位问题。设计过程中优先考虑了安装适配性，主体圆柱形壳体的外径、伸出的握把套管长度都按照通用摩托手把的安装尺寸做了匹配，套管内径适配常规直径的车把安装杆，不需要额外做转接件就能直接固定在模拟设备的车把支架上，壳体侧面的出线位置预留了足够的走线空间，避免安装时线材被挤压破损。结构上做了分体式壳体设计，上下壳体通过周向均布的紧固件连接，内部的齿轮组、电位计都预留了独立的安装定位槽，装配时不需要额外做定位调整，后期维护更换电位计或者润滑齿轮时只需要拆开壳体即可，不需要整体拆卸总成。握把套管和壳体之间设置了限位结构，限定旋转角度在实车油门的有效行程范围内，避免过度旋转导致内部齿轮或者电位计撞损，传动齿轮采用自润滑材质，长期使用不需要频繁加注润滑脂，降低后期维护成本，壳体表面做了哑光防滑处理，和模拟车把的其他部件质感保持统一，不会出现突兀的视觉差异。在实际选型适配时，需要注意安装位置的周边预留空间，保证总成旋转时不会和车把上的其他操控部件产生干涉，电位计的信号输出范围可以根据配套的模拟系统做匹配调整，齿轮传动的阻尼也可以通过更换不同阻尼的定位件做微调，适配不同使用人群的操作手感需求，整套结构没有易损的薄壁件，日常使用中的磕碰不会轻易造成壳体破损，适合高频次使用的商用娱乐场景。
