4毫米快插式外螺纹气动快接接头结构

在轻工自动化生产线、小型气动工装台、实验室气路排布这类对管路安装效率有要求的场景里，这类小通径直通气动接头的使用占比一直不低。日常做气路布局的时候，很多人容易忽略小通径接头的结构细节，觉得只要能接上气管就行，实际上4mm通径的接头往往用在末端执行件的供气管路上，比如小型气动夹爪、真空发生器的进气端、精密点胶阀的气控接口，这些位置的管路排布空间往往很局促，接头的外形尺寸、安装边界直接影响周边部件的运动干涉情况。

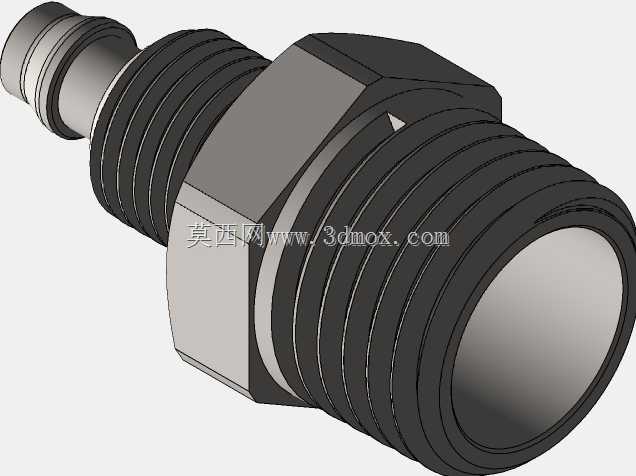

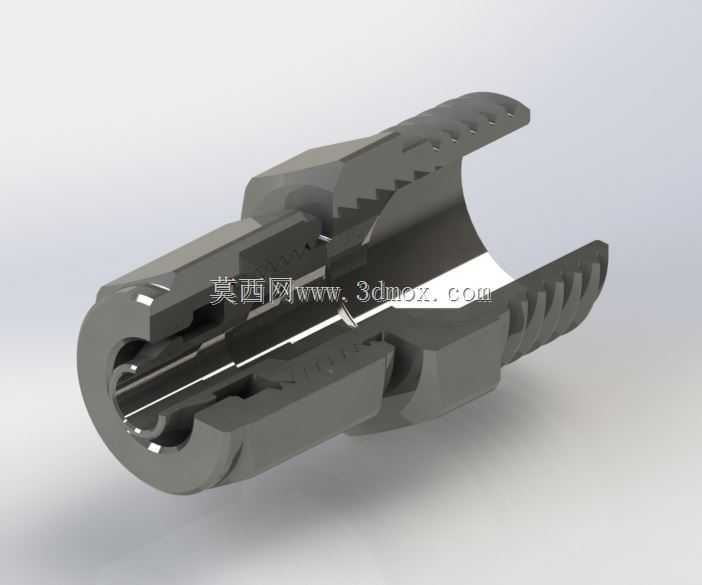

这款接头采用快插式的气管连接端搭配1/8规格外螺纹的设计思路，核心是兼顾安装效率与连接可靠性。快插端的内部结构做了环形卡簧与密封胶圈的分层设计，气管插入时卡簧会自动卡紧气管外壁的环形咬合区，不需要额外打喉箍或者涂密封胶，插到底就能实现密封与抗拉脱，日常维护拆换气管的时候，只需要按下接头端部的释放环，卡簧就会张开，气管可以直接拔出，比传统的卡套式接头安装效率高很多，适合批量排布的气路工位。外螺纹端做了标准的锥管螺纹结构，安装时只需要在螺纹上缠绕适量生料带，拧入对应的内螺纹接口就能实现端面密封，不需要额外加装密封垫片，减少了安装时的零件数量。

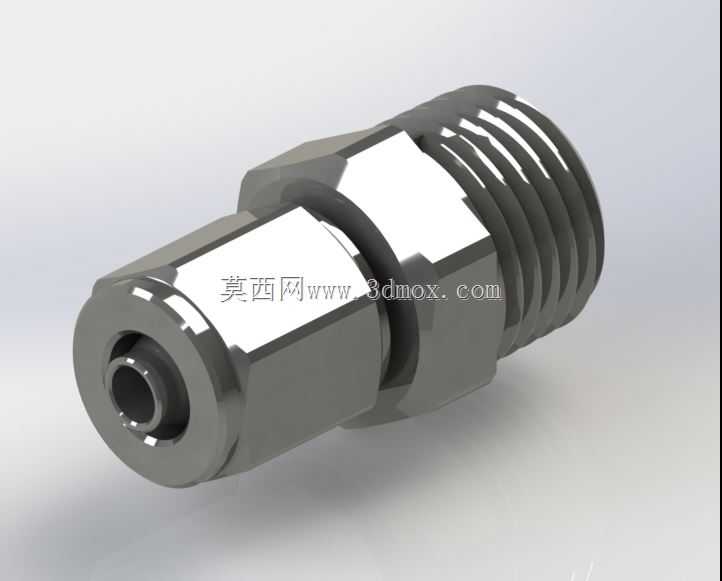

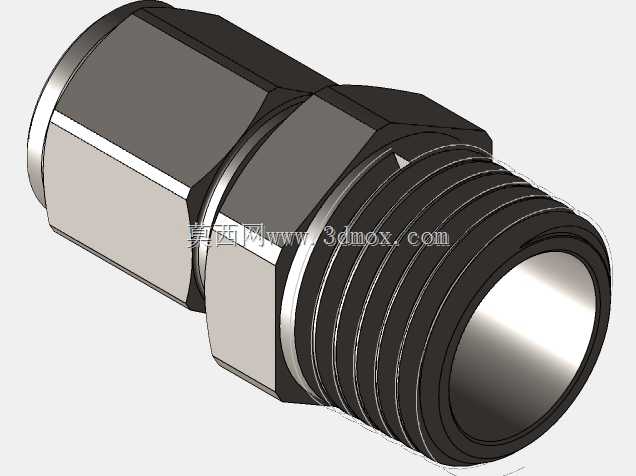

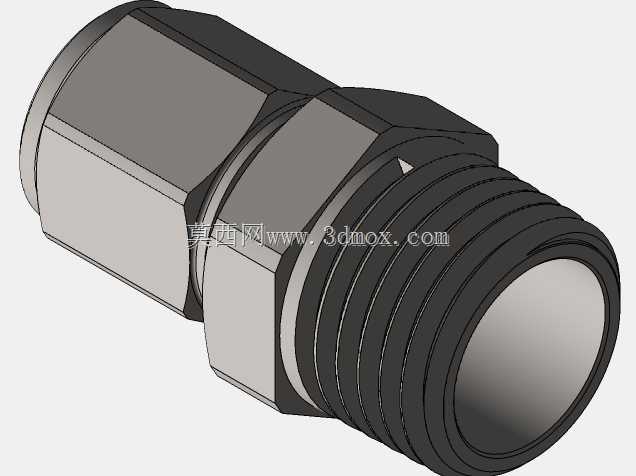

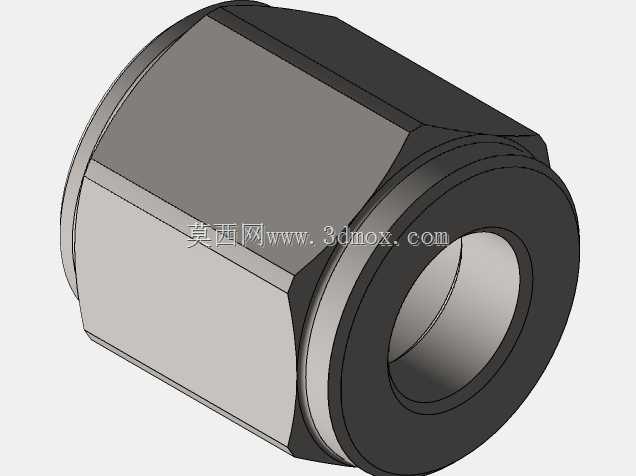

从外形尺寸来看，接头整体采用六角拧动段的结构设计，六角对边尺寸适配常规的小型开口扳手，安装时不需要太大的操作空间，在密集排布的阀岛安装板上，相邻接头之间只要留够扳手的转动空间就能完成装拆，不会因为接头外形过于臃肿导致相邻接口无法使用。快插端的外径做了收窄处理，比六角段的尺寸更小，气管插入后接头端部不会有突出的凸缘，在拖链内部排布气管的时候，这种收窄结构不会勾挂拖链的内部隔层，长期往复运动也不会磨破气管外壁。接头的整体通径保持4mm的等径设计，内部流道没有做缩径处理，压缩空气通过时的压力损失很小，在0.5-0.8MPa的常规气动系统工作压力下，不会因为通径变化产生额外的气流噪音，也能保证末端执行件的供气响应速度。

做三维建模的时候，这类接头的结构细节需要重点关注几个位置：首先是快插端内部的卡簧安装槽尺寸，槽宽与槽深的公差直接影响卡簧的张合行程，尺寸做小了气管插不进去，做大了卡簧的卡紧力不够，通气的时候容易出现气管脱开的问题；其次是外螺纹与六角段的过渡位置，这里做了微小的退刀槽结构，既可以保证螺纹加工到底，也能避免拧入螺纹孔时端面出现干涉；还有快插端的释放环与主体的配合间隙，间隙太小容易积灰导致释放环按不动，间隙太大则会出现内部密封胶圈外露的问题，长期使用容易加速胶圈老化。

实际选型应用的时候，要注意这款接头的安装边界：外螺纹拧入内螺纹孔的有效深度要控制在螺纹长度的80%左右，不要拧到底导致螺纹端部顶到阀体内的流道，影响气路通畅；快插端连接的气管要选用外径公差符合标准的气动软管，气管切口要平整无毛刺，插入时要插到底，避免出现漏气情况；在有切削液或者焊接飞溅的工位使用时，可以在快插端加装小型防护套，避免杂质进入释放环的缝隙导致卡滞。这类接头的材质一般采用镀镍黄铜主体，搭配不锈钢卡簧与丁腈橡胶密封件，既能保证常规车间环境下的防锈能力，也能适配大部分工业气动系统的压缩空气介质，不会出现密封件被油雾腐蚀的情况。在小型半导体设备的气路排布里，这类小通径接头还经常搭配特氟龙气管使用，用来输送洁净压缩空气，这时候只要将密封件换成氟橡胶材质，就能满足洁净车间的使用要求，不需要更改接头的主体结构。
