M16螺纹单端筒式电加热元件

　　在小型流体控温、模具局部补温、紧凑型工业设备的加热场景里，这类单端出线的筒式加热元件是应用频次极高的发热部件，区别于两端出线的传统管状加热器，它的接线端与安装固定结构集成在同一侧，能大幅压缩安装所需的轴向空间，适配很多安装位局促的设备腔体。

　　从实际选型适配的角度看，这款加热元件的核心安装边界来自端部的M16外螺纹结构，安装时只需在设备壁面加工对应规格的内螺纹安装孔，将加热管旋入即可完成固定，不需要额外设计压块、支架等固定结构，螺纹配合的间隙还能通过缠绕生料带或者加装铜垫片实现密封，避免被加热介质从安装位渗漏，这种固定方式在小型气路加热、液压油局部预热、3D打印喷头加热、小型实验仪器控温模块里的适配性极强，安装和后期更换的效率都很高。

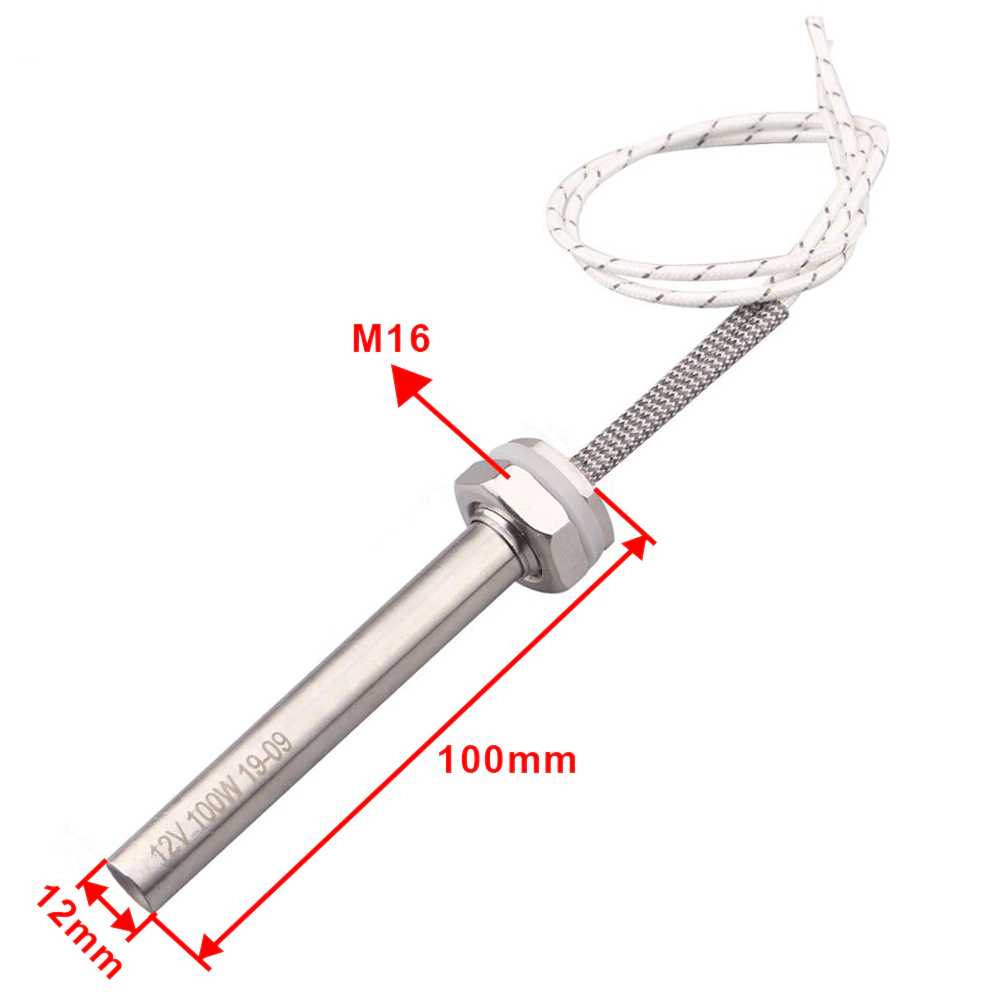

　　产品的发热段直径为12mm，有效发热长度100mm，这个尺寸比例决定了它适合插入式安装的场景：加热段完全伸入被加热介质或者待加热工件的预留孔内，螺纹端留在设备外侧完成接线与固定，不会额外占用设备内部的布局空间。12V的供电电压属于安全低压范畴，在手持设备、潮湿工况下的加热场景里使用时，能大幅降低触电风险，对应的功率覆盖100W、150W、200W三档，选型时可以根据目标升温速度、被加热介质的热容来匹配，小功率适合需要缓慢匀速升温的精密控温场景，大功率适合需要快速达到工作温度的工况。

　　从结构设计逻辑来看，这款加热管的外壳采用导热性优异的金属材质，内部的发热丝与外壳之间填充了绝缘导热的填充料，既保证发热丝产生的热量能快速传导到外壳表面，又能实现电气绝缘，避免外壳带电带来的安全隐患。端部的两根出线端做了固定封装，能承受安装时的轻微拉扯，不会因为接线时的外力导致内部发热丝移位或者断线。外壳的表面做了光滑处理，既降低了插入安装时的摩擦阻力，也能减少加热过程中介质在表面结垢的概率，延长元件的使用寿命。

　　在实际结构设计选型时，需要注意几个安装边界：首先是安装孔的加工精度，孔径建议比加热管外径大0.1-0.2mm，间隙过大会导致空气隔热，降低热传导效率，间隙过小则会导致安装困难，甚至在热胀冷缩过程中出现加热管卡滞无法取出的问题；其次是螺纹安装的锁紧力矩，不要过度用力旋拧，避免端部的封装结构受力开裂，导致绝缘性能下降；另外接线时要根据功率匹配对应线径的导线，避免导线过流发热带来安全隐患。

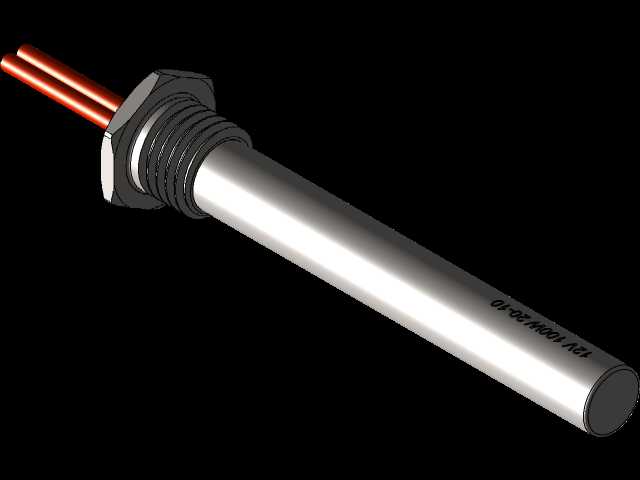

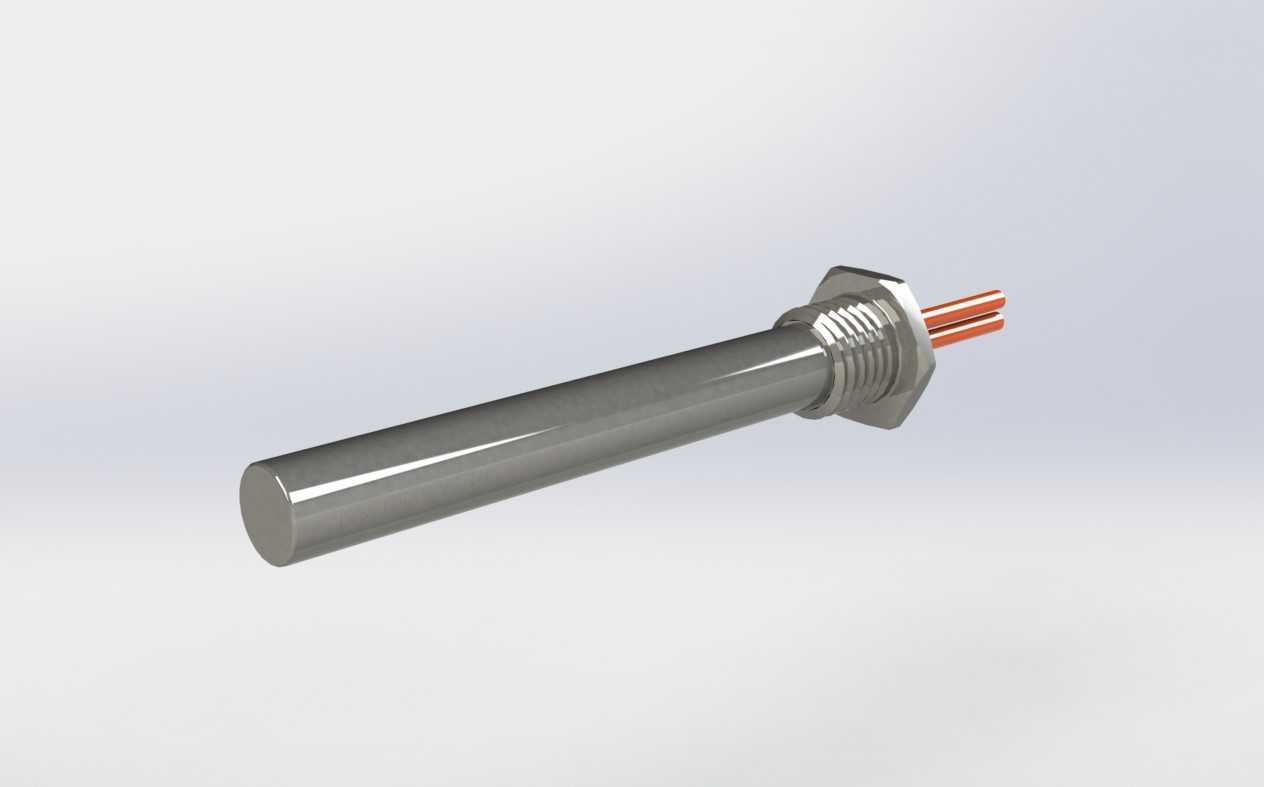

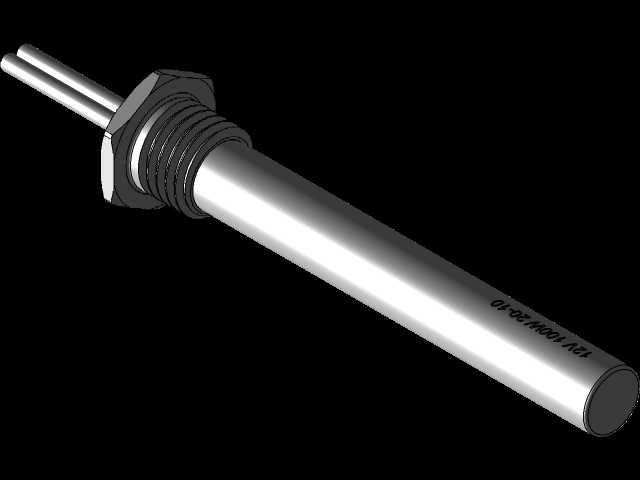

　　这类加热元件的应用场景覆盖非常广，小到桌面级的小型热熔设备、医疗实验仪器的样本预热模块，大到工业设备的气路防冻加热、小型模具的局部温度补偿，都能看到这类结构的加热件，它的结构简单可靠，安装维护便捷，成本可控，是紧凑型加热场景里的首选发热部件。建模过程中需要重点还原螺纹段的尺寸精度、发热段的同轴度，以及出线端的相对位置，保证模型导入装配体时能和对应的安装孔位完全匹配，不会出现干涉问题，同时要注意金属外壳的质感表现，还原金属机加工表面的光泽特征，方便在做设备整体渲染时呈现真实的装配效果。
