工业级耐腐蚀绝对压力传感元件结构设计

　　在化工流体输送、真空冶炼、液压伺服控制、车用动力系统的压力检测环节，绝对压力传感器是获取介质真实压力参数的核心元件，不同于表压传感器依赖环境大气压做参考基准，这类元件直接以绝对真空为测量零点，输出的信号不会受海拔变化、环境气压波动的干扰，在高海拔工况、密闭真空系统、密闭压力容器的压力监测场景中，是表压传感器无法替代的检测部件。这款Courant-DR结构的压力传感元件，设计之初就瞄准了含腐蚀性介质的气体、流体压力检测需求，测量端的接触材质做了适配腐蚀介质的选型考量，可兼容轻度酸碱类流体、油气混合介质、潮湿气态介质的长期接触，不会出现普通传感元件接触腐蚀介质后密封失效、感压膜片破损的问题。

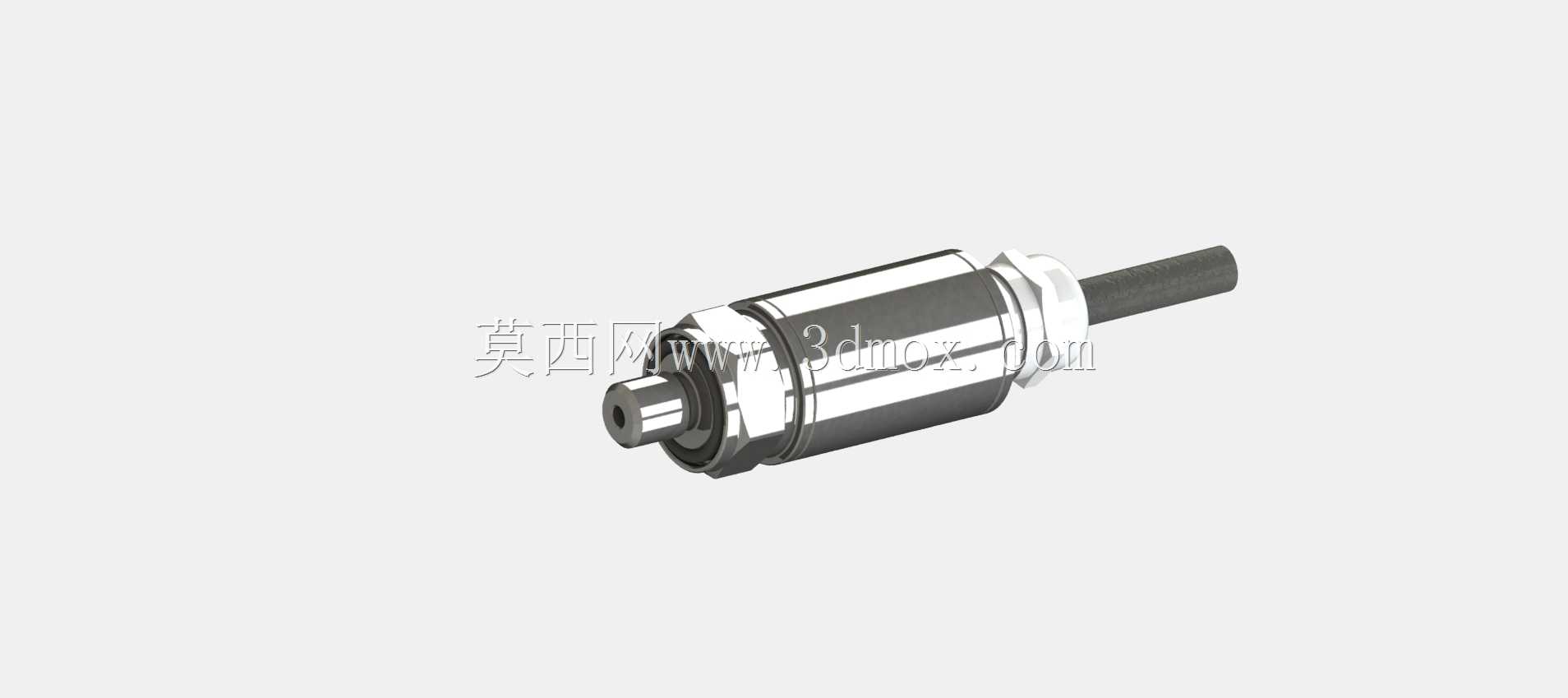

　　从结构设计逻辑来看，整个元件采用柱式一体化布局，感压端做了外螺纹接口设计，可直接拧入预设了对应内螺纹的管路、阀块、腔体壁面的安装位，安装时仅需在螺纹处缠绕适配介质的密封带或者加装密封垫片，即可完成承压密封，不需要额外设计转接安装座，能大幅压缩检测点位的安装空间占用。元件尾端采用硬质出线杆设计，出线部位做了径向密封处理，可避免介质沿线缆缝隙渗入元件内部损坏电路，同时硬质出线结构可避免设备运行过程中线缆弯折拉扯导致的接线松脱问题，适配工业现场存在振动的管路安装场景。从安装边界来看，元件主体为等直径圆柱结构，安装时仅需预留出螺纹拧入的轴向空间，以及扳手拧动六角部位的径向操作空间即可，不需要额外预留侧向的安装操作位，在阀块集成、密集管路排布的狭小空间内也能完成部署。感压膜片内置在前端接口的端面位置，安装到位后膜片直接与被测介质接触，不存在介质滞留的空腔，不会出现介质残留结晶、杂质堆积堵塞感压通道的问题，长期使用不需要频繁拆洗感压端。

　　功能实现层面，元件内置的信号调理电路可将感压膜片采集到的真空压力、正压力信号，连续按比例转换为线性的电流或者电压输出信号，输出信号的线性度偏差控制在工业检测允许的范围内，可直接对接PLC、工业数采模块、设备控制板卡，不需要额外加装信号放大转换模块，能简化整个检测回路的布线与硬件配置。在实际工况适配中，这款传感元件可覆盖从粗真空到中低压正压的测量区间，既可以用于真空罐、真空管路的真空度实时监测，也可以用于液压回路、气动回路、化工输送管路的工作压力检测，在真空泵组启停控制、压力容器超压保护、流体输送流量换算、发动机进气压力检测这类场景中，都能提供稳定的压力参数支撑。

　　结构建模过程中，对密封配合面的公差、螺纹的配合精度、内部元件的装配间隙都做了符合机械加工与装配工艺的设定，所有棱角位置都做了适配加工工艺的倒角处理，不存在无法加工的尖角、薄壁结构，密封槽的尺寸、深度都符合常规O型圈的安装尺寸规范，加工时可直接按照常规五金零件的加工工艺完成壳体制造，不需要定制特殊的加工刀具。元件的外壳采用金属材质设计，具备足够的结构强度，可承受管路内的瞬时压力冲击，不会出现普通塑料壳体传感器在压力冲击下壳体开裂的问题，同时金属外壳具备一定的电磁屏蔽能力，可降低工业现场变频器、动力设备产生的电磁干扰对输出信号的影响，保证压力采集数据的稳定性。
