90度转弯弯道辊道输送线结构设计

在离散制造的车间布局规划中，受厂房占地、工艺流向、跨工序衔接的限制，直线输送往往无法完全满足产线排布需求，90度转弯段的输送设备是衔接垂直走向产线的核心功能单元，这类弯道输送结构常见于电子组装、食品包装、汽配零部件加工、电商仓储分拣等场景，用来在有限空间内完成物料的转向输送，避免人工转运带来的效率损耗与磕碰风险。

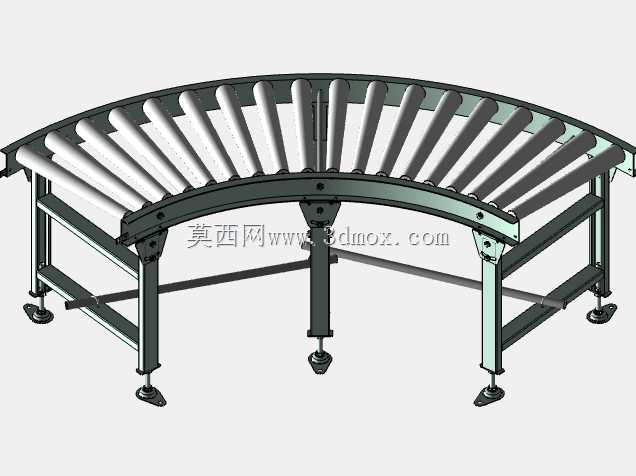

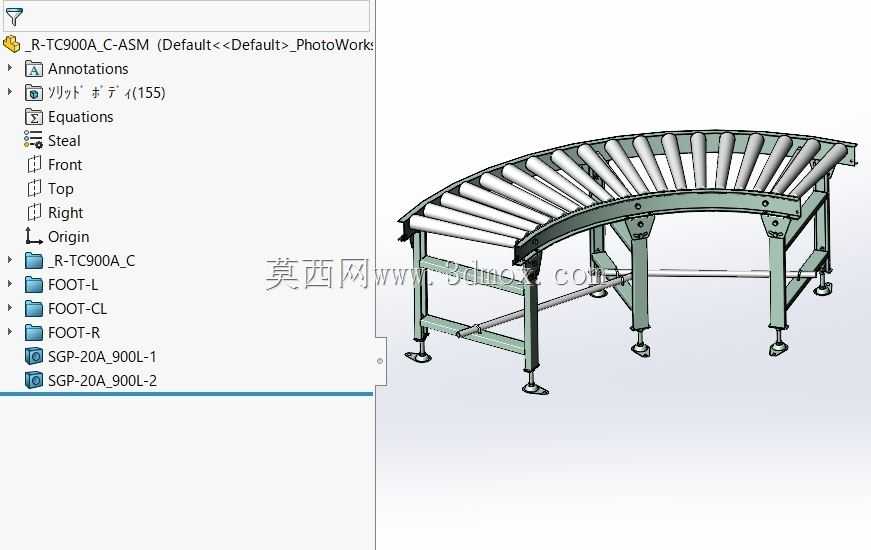

这套转弯输送结构采用锥形辊子排布的设计逻辑，区别于直线段等直径辊筒的布置方式，弯道段的每根辊子都根据转弯半径做了锥度匹配，内圈侧辊径小、外圈侧辊径大，保证输送面在转弯过程中，物料内外圈的线速度与转弯轨迹匹配，不会出现物料在弯道处卡滞、偏移、甩边的问题。从结构组成来看，整套设备包含侧边护板、辊子安装横梁、支撑脚架、挡边结构几个核心部分，护板采用折弯成型的板材制作，既作为辊子端部的安装定位基准，也对输送面上的物料起到侧向防护作用，避免物料在转向过程中从侧边滑落。

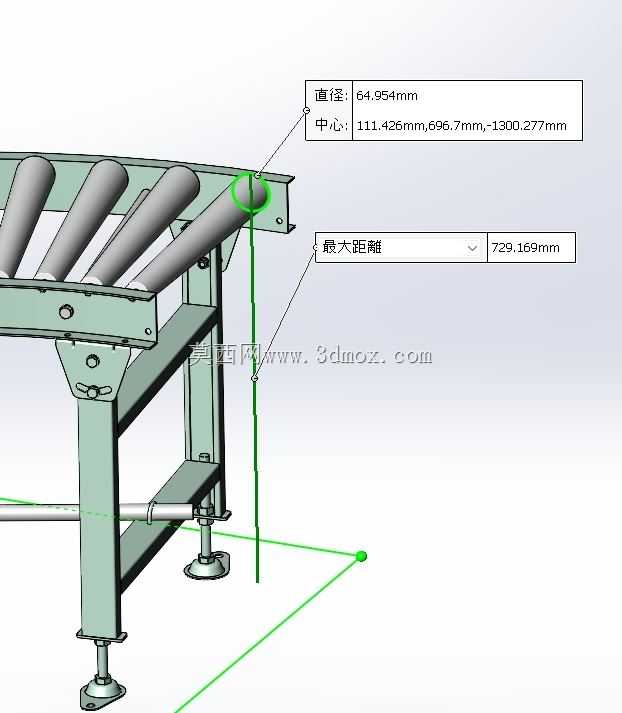

设计这类弯道输送结构时，首先要确定的核心参数是转弯内半径，这个参数直接决定了弯道段的占地宽度与可通过物料的最小尺寸边界，内半径过小会导致小尺寸物料在转弯时卡在两辊之间，内半径过大则会占用过多车间空间，提升产线布局的成本。这套结构的转弯内半径为900mm，适配的输送面有效宽度为515mm，能够满足常规尺寸的箱装物料、工装托盘、中小型加工件的转向输送需求，输送面的高度可根据对接的前后段直线输送线做适配调整，支撑脚架预留了高度调节余量，安装时可以通过脚杯微调整体水平度，抵消地面不平整带来的安装误差。

辊子的排布间距是设计时需要重点校核的参数，间距过大会导致底部支撑不足，软质包装或者小尺寸物料容易卡在辊缝之间，间距过小则会增加辊子的使用数量，提升设备整体成本与转动阻力。这套结构的辊子排布间距经过匹配计算，保证输送过程中物料底部始终有至少三根辊子同时接触支撑，即使是尺寸偏小的工件经过弯道时，也不会出现底部悬空倾翻的问题。侧边挡边的高度根据输送物料的常规高度设置，既不会因为挡边过高影响物料的上下料操作，也能对重心偏高的物料起到足够的侧向限位作用，避免转弯时离心力导致物料倾倒。

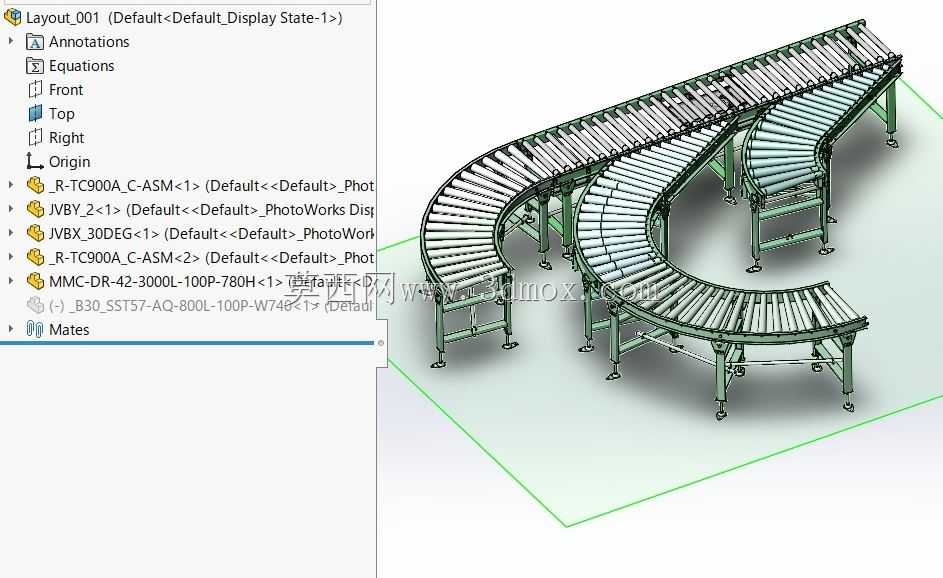

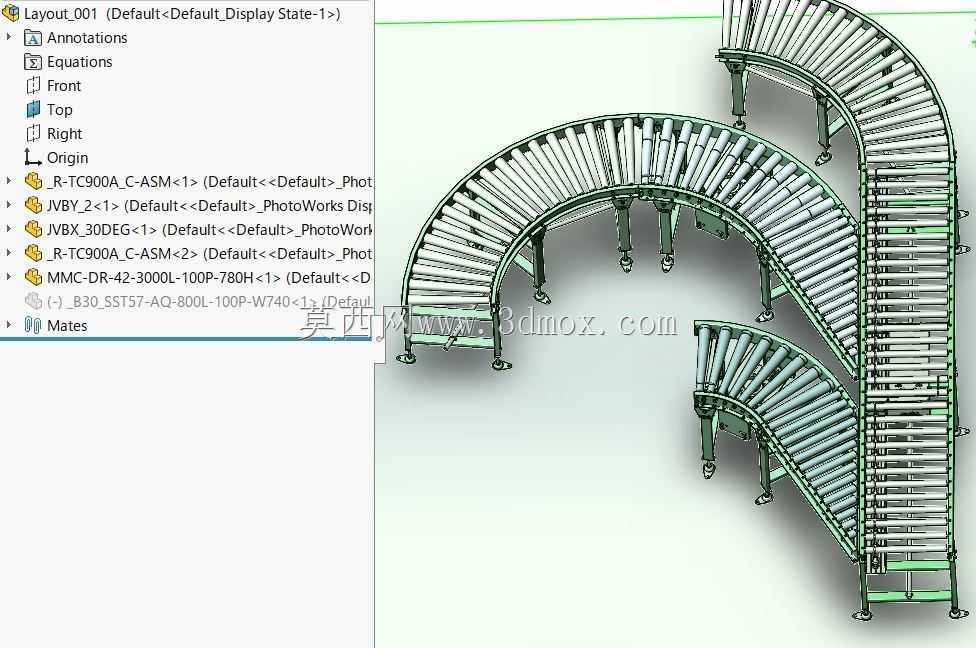

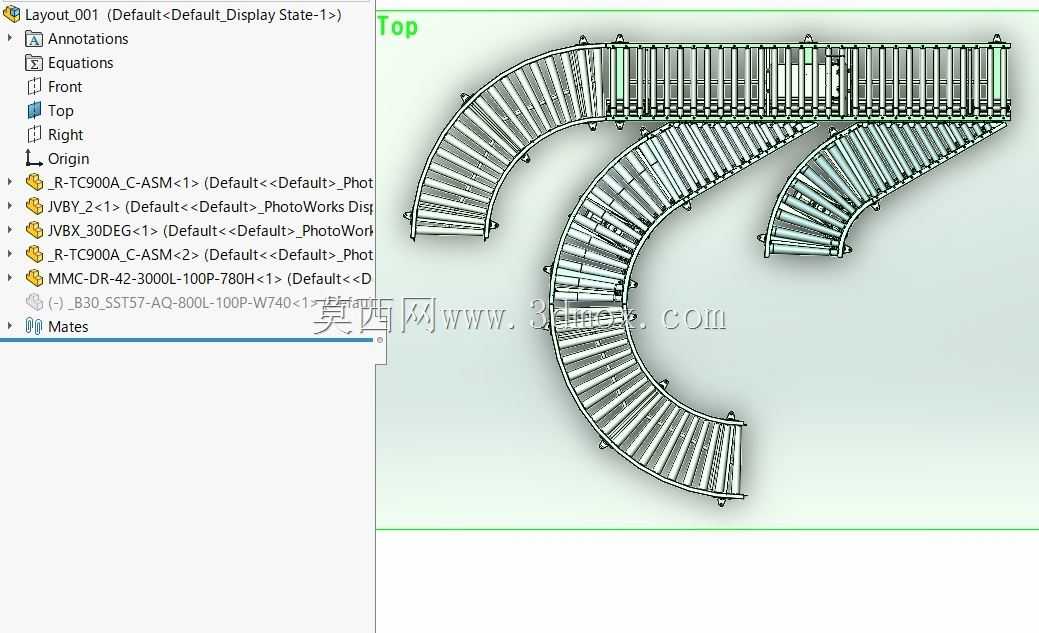

在实际产线对接中，这类90度转弯输送段的进出口端需要和前后直线输送段做精准的高度与宽度匹配，接口处的辊子间隙控制在安全范围内，避免物料经过接口时出现卡滞。结构的安装边界需要考虑周边设备的操作空间，弯道外侧要预留足够的维护空间，方便后期对辊子轴承做润滑保养、更换磨损的辊子部件。相比皮带式转弯输送机，辊道式的转弯结构承载能力更强，耐磨损性能更好，适合输送有一定重量的金属加工件、工装托盘，而且辊道表面不会像皮带一样出现跑偏、老化需要频繁更换的问题，长期使用的维护成本更低。

建模过程中，每根锥形辊子的锥度都按照转弯轨迹的线速度比例做了参数化匹配，保证所有辊子的输送面处于同一圆弧面上，不会出现局部凸起或者凹陷的问题，侧边护板的安装孔位按照统一的间距排布，方便加工时统一钻孔定位，支撑脚架的位置避开了辊子的转动空间，同时保证整体结构的刚性，满载输送时不会出现框架晃动的问题。整个弯道段的过渡圆弧顺滑，进出口端做了直段过渡设计，方便和直线输送段对接时的定位安装，减少现场安装的调整工作量。
