三菱GT2505-V触摸屏安装盒结构设计

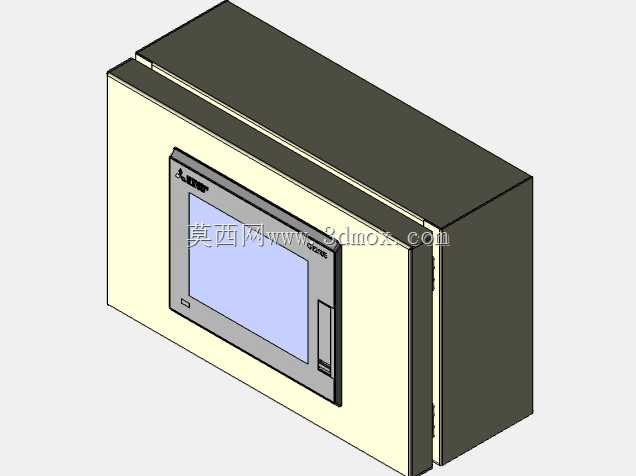

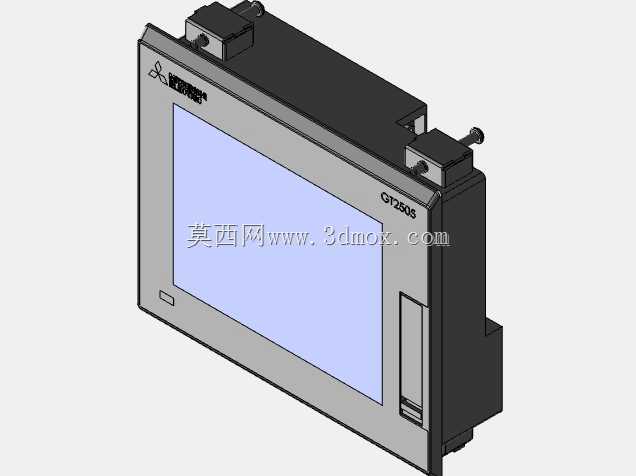

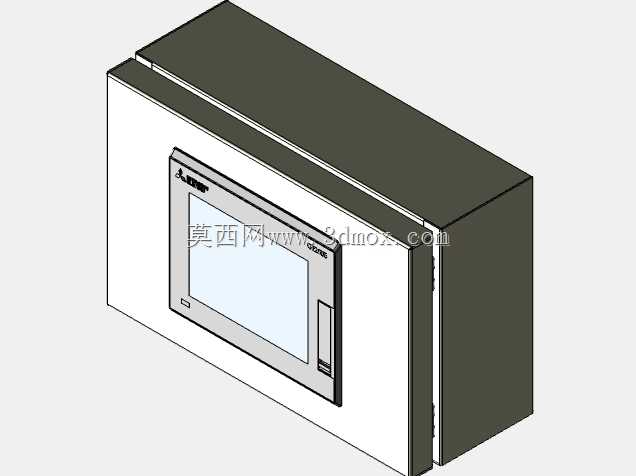

在自动化产线的电控系统搭建环节，现场操作端的人机交互硬件防护一直是结构设计容易忽略的细节，不少项目里直接将触摸屏裸装在设备支架上，长期受车间油污、切削液飞溅、意外磕碰影响，触控面板的边框缝隙容易进灰进液，屏幕边角受撞击碎裂的故障占比能到现场人机设备故障的三成以上。这款针对GT2505-V触摸屏做的安装盒结构，就是围绕现场安装的实际痛点做的适配设计，建模时先还原了触摸屏本身的安装卡扣位置、屏幕显示区的避让边界，盒体采用嵌入式包覆结构，前面板预留的触控窗口刚好和触摸屏的显示操作区对齐，窗口边缘做了内凹止口，触摸屏装入后前面板和盒体表面齐平，不会突出积灰，也避免了边角受外力直接冲击。

从安装适配的角度看，盒体的背部预留了标准的电气安装孔位，既可以适配常见的电控柜面板嵌入式安装，也能搭配悬臂支架做机床旁的悬挂式操作站使用，盒体的侧边做了走线槽预留位，触摸屏的通讯线、电源线可以从侧边的防水接头位引出，不用在现场额外开孔做走线处理。设计时特意控制了盒体的壁厚，在保证结构强度的前提下尽可能压缩整体厚度，避免安装后突出电控柜面板过多，影响操作通道的通行空间，盒体的合模线做在侧边隐蔽位置，日常清洁时不会有积污的死角，前面板的窗口边缘做了微小的倒角，操作人员长时间触控操作时不会被锐边刮蹭。

实际应用场景里，这类安装盒适配的触摸屏多用于小型专机的操作端、生产线的工位旁人机交互点，比如小型装配工位的参数设置、检测设备的结果显示与操作、单机自动化设备的程序调试入口，盒体的结构强度足够应对车间日常的轻微碰撞，表面做的哑光处理不会在车间照明下产生反光，影响操作人员查看屏幕参数。建模过程中对触摸屏的安装间隙做了精准控制，既保证触摸屏可以顺利卡入盒体，不会因为间隙过小导致装配时压坏屏幕边框，也不会因为间隙过大导致使用时屏幕晃动，盒体内部预留了少量的冗余空间，可以容纳触摸屏尾部的接线端子，不用额外加深盒体尺寸，安装时只需要将触摸屏从盒体前部推入，卡紧自带的安装卡扣即可完成装配，不需要额外的固定螺丝，现场拆装维护非常方便。

从结构设计的细节来看，盒体的边角都做了圆角过渡，没有尖锐的直角，一方面是避免安装时划伤操作人员，另一方面也能减少应力集中，在受外力撞击时不会出现边角开裂的问题。针对车间可能存在的切削液飞溅场景，盒体和触摸屏接触的止口位置预留了密封胶条的安装槽，搭配对应规格的密封胶条就可以达到基础的防泼溅能力，满足一般机加工车间、装配车间的使用环境要求，不需要额外做定制化的防水外壳。盒体背部的安装孔位采用了通用的孔距设计，除了适配这款触摸屏的安装，也能兼容同尺寸规格的其他品牌触摸屏，提升了结构件的通用适配性，减少项目里重复开模、重复建模的工作量。

在做三维建模的时候，特意将盒体拆分为单一零件完成整体结构，没有做多余的拆分件，减少后续加工或者3D打印时的装配工序，零件的壁厚保持均匀，避免注塑或者3D打印时出现缩痕、变形的问题，所有的安装孔位都做了拔模斜度处理，适配后续的批量加工工艺要求。对于现场安装的边界尺寸，建模时严格核对了触摸屏的外部轮廓尺寸，盒体的整体外轮廓比触摸屏单边大出足够的安装余量，既保证安装结构的强度，也不会因为尺寸过大占用过多的安装空间，在电控柜面板开孔时，只需要按照盒体的嵌入尺寸开孔即可，不需要额外做复杂的开孔形状，降低现场施工的难度。
