气动法兰式粉体蝶阀结构设计

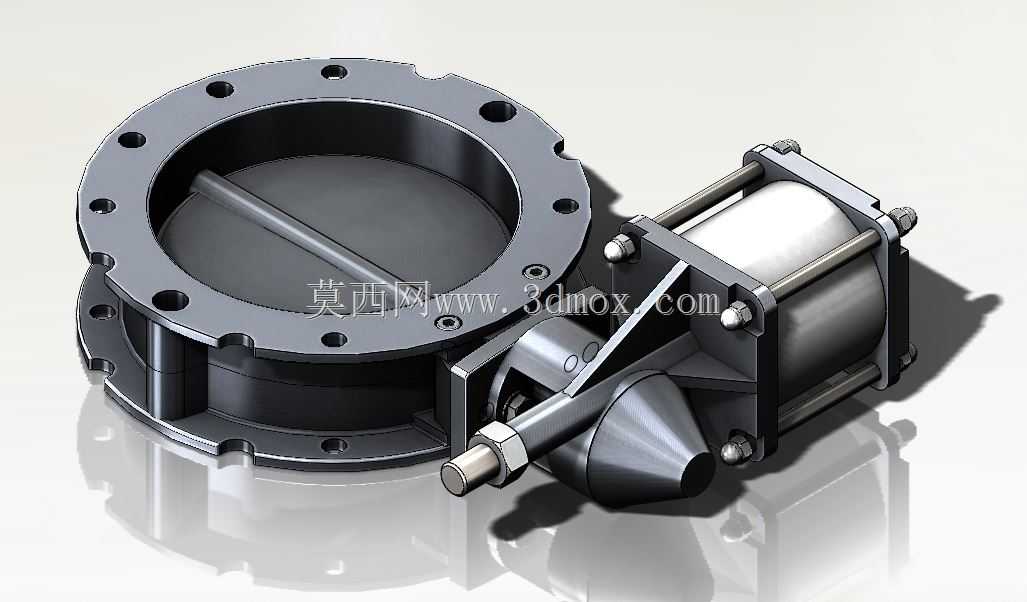

这款气动驱动的法兰蝶阀，核心应用场景集中在粉体物料输送管网、除尘通风系统、粮食仓储出料管线这类低压流体输送环节，和普通过水蝶阀不同，它的密封间隙、阀板转动扭矩都针对含尘、含细小颗粒的介质做了适配，避免粉料卡涩阀板转轴的问题。从结构上看，阀体采用两端法兰对接的安装形式，法兰盘上的螺栓孔沿圆周均布，适配DN200管径的常规管道安装标准，安装时不需要额外做变径转接，直接和同规格的管道法兰配对锁紧即可，法兰端面的密封槽预留了软质密封垫片的安装空间，锁紧后能避免粉体输送过程中的漏料、泄压问题。

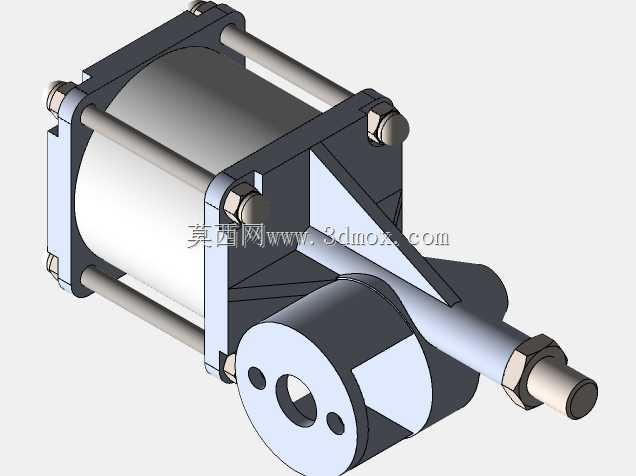

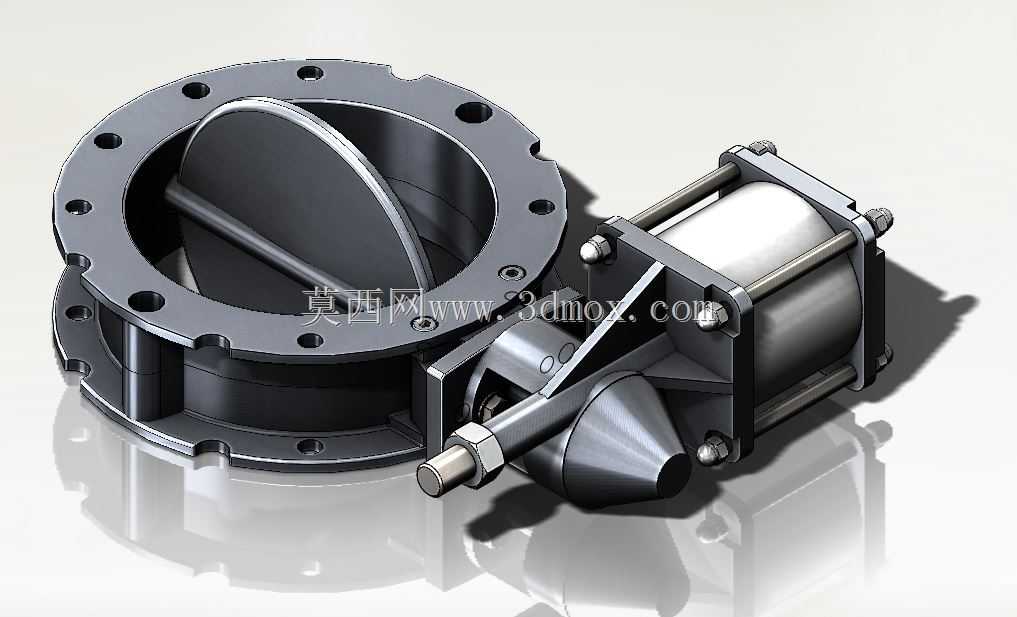

驱动端采用直连式气动执行机构，执行器通过支架和阀体刚性连接，转轴和阀板的连接采用扁方定位加锁紧销的结构，相比键连接能更好地传递气动执行器的输出扭矩，避免频繁开关过程中阀板和转轴出现相对窜动。阀板采用圆盘式流线型结构，转动行程为0到90度，全开状态下阀板和管道轴线平行，流道阻力极小，不会在阀板位置形成物料堆积死角，适合面粉、水泥、塑料粒子这类流动性一般的粉体物料输送，不会因为物料滞留导致阀板结垢、开关卡滞。

设计过程中首先考虑的是安装边界的兼容性，阀体总长度控制在同规格手动蝶阀的相近尺寸，改造项目替换原有手动阀时不需要调整管道间距，执行器的外伸尺寸也做了优化，不会和周边的管道支架、线缆桥架产生干涉。转轴位置采用双层密封结构，外层是防尘密封圈阻挡粉体颗粒进入转轴腔，内层是橡胶密封圈保证阀腔的压力密封性，相比普通水用蝶阀的单密封结构，能大幅延长转轴的维护周期，避免粉料进入转轴摩擦副导致的磨损、漏料问题。

实际使用中，这款阀门可以配套电磁阀、行程开关实现远程自动控制，开关响应速度快，适合在自动化配料系统、粉体输送线的分支管路做通断控制，相比闸板阀它的开关行程更短，占用安装空间更小，重量也更轻，高空管道安装时能减少管道支架的承重负荷。阀板的边缘做了圆弧过渡处理，关闭时和阀体密封圈的接触压力均匀，不会出现局部密封不严漏粉的问题，即使管道内有一定的工作压力，也能保证可靠关断。

从建模细节来看，所有螺栓连接位置都做了真实的装配间隙还原，气动执行器的缸筒、端盖、活塞杆结构都按照实物比例建模，没有做简化省略，方便设计人员直接参考做管路布局、安装干涉检查，也可以作为阀门选型时的外形尺寸参考，核对现场安装空间是否满足要求。阀体的加强筋位置都做了圆角过渡，避免铸造过程中出现应力集中的问题，符合铸件的工艺设计要求，不需要额外做工艺修改就能直接用于铸造生产参考。
