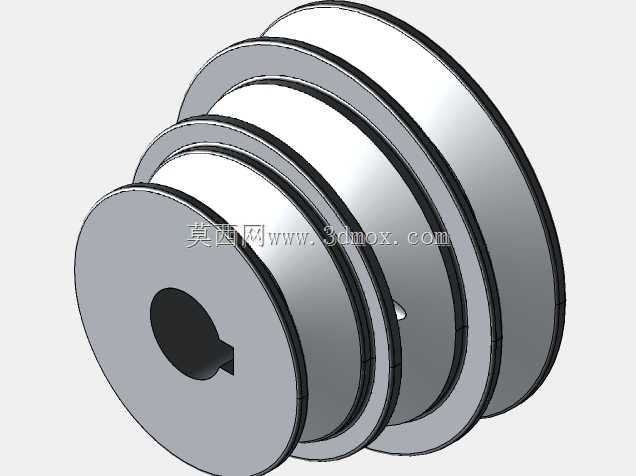

立式带锯用三级塔轮式电机皮带轮

　　这款三级塔轮结构的传动件，主要适配4英寸×6英寸规格的国产立式带锯设备，作为电机端的动力输出传动部件，承担着将电机转速通过皮带传动转换为带锯轮不同作业转速的核心作用。在立式带锯的实际加工场景中，不同材质的锯切作业对锯条线速度有着明确的差异化要求：锯切低碳钢类型材时需要较低的锯切线速度保障锯条耐用度，锯切铝、铜等有色金属或者工程塑料时则需要更高的线速度提升加工效率，这款三级塔轮通过不同直径的轮槽搭配V带的位置调整，可实现三档固定转速比的输出，无需额外配置调速装置即可覆盖常规立式带锯的作业转速区间，是小型立式金属带锯上成本与实用性平衡度极高的传动方案。

　　从结构设计逻辑来看，该皮带轮采用实心轮缘与轮毂一体化的结构设计，没有采用辐条或者腹板减重的结构，核心考量是小型带锯的电机输出轴端安装空间紧凑，实心结构的轮体在铸造或者机加工环节的工艺性更好，同时高速旋转时的动平衡稳定性更优，不会因为辐条结构的铸造缺陷或者加工误差带来额外的振动，避免振动传递到锯轮端影响锯切精度与锯条寿命。轮体上的三道V型轮槽采用等间距排布，相邻轮槽之间的凸缘厚度经过匹配计算，既能够保证V带在轮槽内的贴合面积达到传动摩擦力要求，避免传动打滑造成功率损耗，也能够控制轮槽之间的凸缘不会过薄导致结构强度不足，在长期张紧力作用下出现凸缘变形的问题。

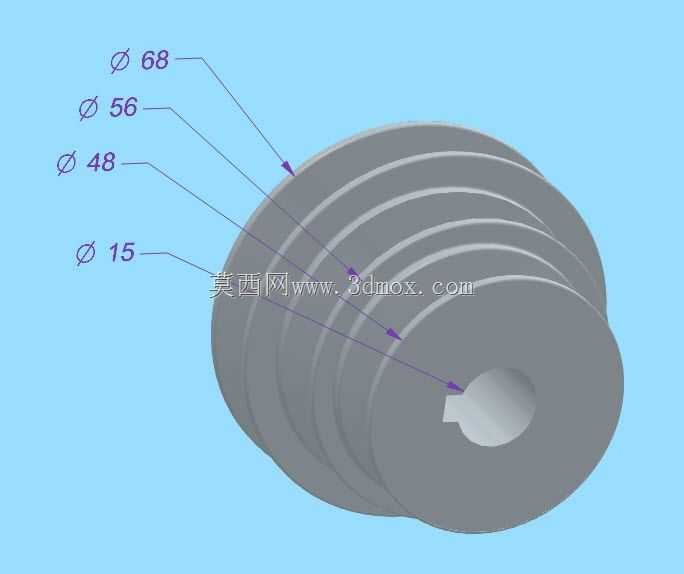

　　中心安装孔采用基孔制配合设计，孔壁开设标准平键键槽，与电机输出轴通过平键传递扭矩，键槽的位置与尺寸匹配常规小型异步电机的输出轴标准，安装时无需额外对轴或者孔进行二次加工，直接套入电机轴后通过轴端挡圈锁紧即可完成固定，安装边界完全适配对应规格立式带锯的电机安装位，轮体的最大外圆直径不会超出带锯护罩的内部容纳空间，三道轮槽的轴向位置与锯轮端的对应塔轮槽位完全对正，调整皮带位置时无需挪动电机的安装固定位置，仅需松开电机张紧螺栓即可完成皮带在不同轮槽间的切换，操作便捷。轮槽的工作面粗糙度与角度严格匹配普通V带的标准参数，保证皮带与轮槽的接触面积均匀，减少皮带的偏磨问题，延长三角带的更换周期。

　　轮体的所有锐边都做了倒角处理，既避免安装过程中划伤操作人员，也能够消除锐边处的应力集中，提升轮体的抗疲劳强度，在长期启停、负载波动的工况下不会出现轮缘开裂的问题。在实际设备维护场景中，这类塔轮式皮带轮属于小型带锯的常规易损配套件，当轮槽工作面出现磨损凹陷、键槽出现滚键变形时可直接整体更换，互换性强，不需要对设备原有结构做任何改动。
