多工位并列式T形槽定位安装基座结构

　　在机床工装、自动化装配线、检测治具的搭建场景里，T形槽结构是最常用的可调节安装基准，这类并列排布的多槽台结构，核心作用是为不同规格的工装压块、定位销座、工件夹持组件提供可灵活调整位置的安装接口，不需要在基座上反复打孔攻丝，就能适配不同尺寸工件的装夹需求，大幅缩短工装换型的调整周期。

　　从实际使用场景来看，这类槽台常作为小型装配工位的基准台面，或是大型机床工作台的拼接式附件，在小批量多品种的机加工车间里，工人可以根据待加工零件的外形，沿着T形槽的走向随意移动固定螺栓的位置，配合压板完成工件的锁紧，相比固定式的螺纹孔安装台面，它的适配范围更广，不会因为长期使用出现螺纹滑牙就导致整个基座报废，只需要更换槽内的T型螺栓就能恢复装夹功能，维护成本极低。

　　设计这款多槽T形台的时候，首先要考虑的是槽体的受力边界，每个T形槽的颈部宽度要匹配对应规格的T型螺栓尺寸，槽腔的内部宽度要保证螺栓头可以顺利滑入，同时槽口的倒角要做钝化处理，避免螺栓滑入时刮伤镀层或是卡滞。相邻两个T形槽之间的肋板厚度需要经过强度校核，当压板在槽端施加最大锁紧力的时候，肋板不能出现侧向的形变，否则会导致装夹定位精度偏移，尤其是用于精密检测工位的槽台，肋板的刚性直接影响整个检测基准的平面度稳定性。

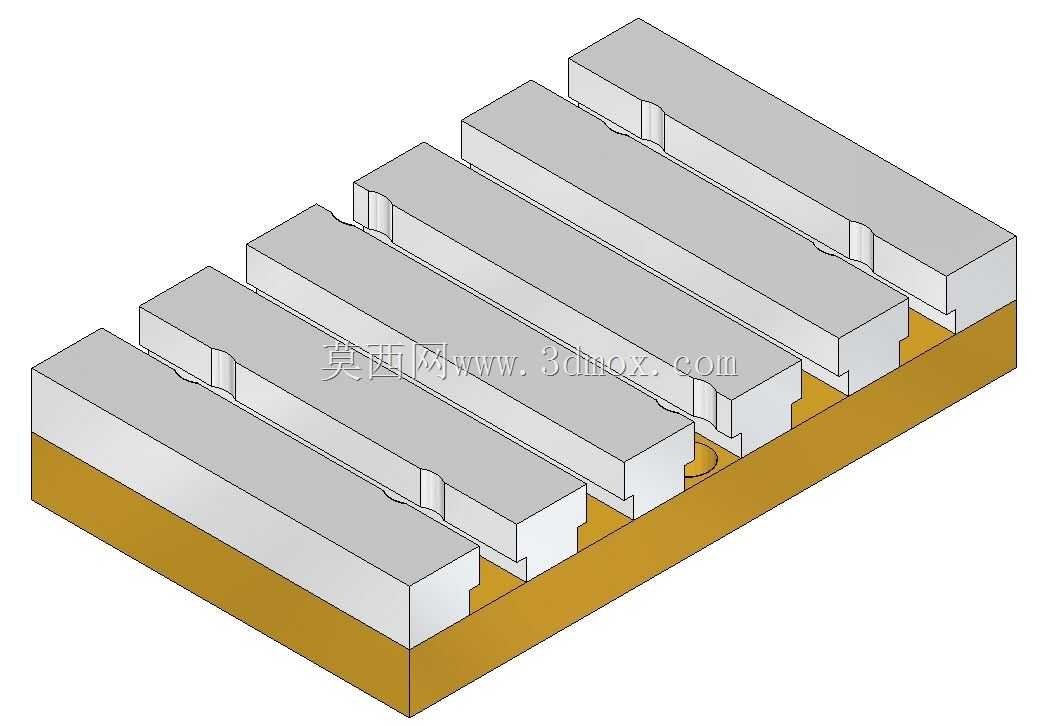

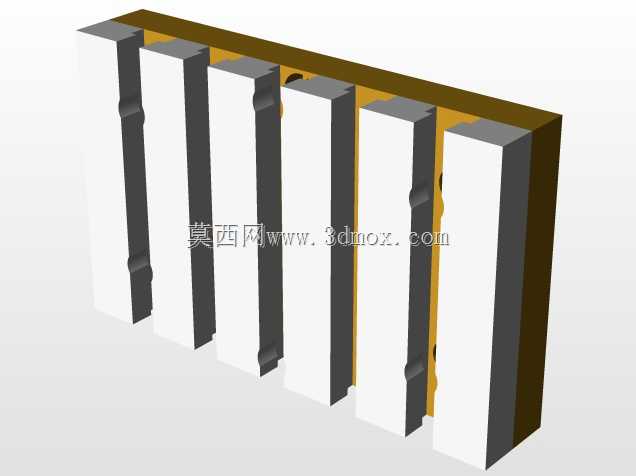

　　从结构布局来看，这款槽台采用了等间距并列排布的六组T形槽，槽体的走向完全平行，基座的底部是整面的平整安装面，可以通过螺栓或是压板固定在底层的工作平台上，基座的侧边做了加厚的边框设计，既可以提升整体的抗扭刚性，也能在槽台端部安装行程挡块、限位开关这类附属组件。槽体的深度设计兼顾了螺栓的锁紧行程和基座的整体厚度，不会因为槽过深导致基座底部强度不足，也不会因为槽过浅导致T型螺栓的啮合长度不够，出现锁紧打滑的问题。

　　在安装边界上，这款槽台的外形为规整的长方体结构，所有安装面都做了铣平加工，平面度控制在普通工装的精度等级范围内，不需要额外做铲刮处理就能满足一般的装夹需求，槽体的两端做了贯通设计，T型螺栓可以从槽的端部直接滑入任意位置，不需要从槽的上方穿入，安装调整的时候更加方便。在实际选型使用的时候，需要注意槽台的总长度要适配常用工件的最大装夹尺寸，槽的间距要匹配常用压板的宽度，避免出现压板无法跨接两个槽位的情况，同时基座的总高度要和生产线的输送高度、机床的工作台高度匹配，保证工件装夹后加工面的高度在设备的有效行程范围内。

　　另外在细节设计上，每个T形槽的槽口边缘都做了微小的倒角，既可以去除加工产生的毛刺，也能在T型螺栓滑入的时候起到导向作用，基座的非安装面做了喷砂氧化处理，提升表面的耐磨性能，长期使用不容易产生锈蚀，安装基准面则保留了机加工的原始粗糙度，保证安装后的接触刚性，不会因为表面过于光滑出现锁紧后移位的问题。这类多槽并列的T形台相比单槽结构，装夹的稳定性更好，可以同时从多个位置对工件施加压紧力，避免加工过程中工件出现振动，尤其是在铣削、钻孔这类有侧向切削力的加工场景里，多槽位的固定方式可以分散受力，减少单个槽位的载荷，延长槽台的使用寿命。
