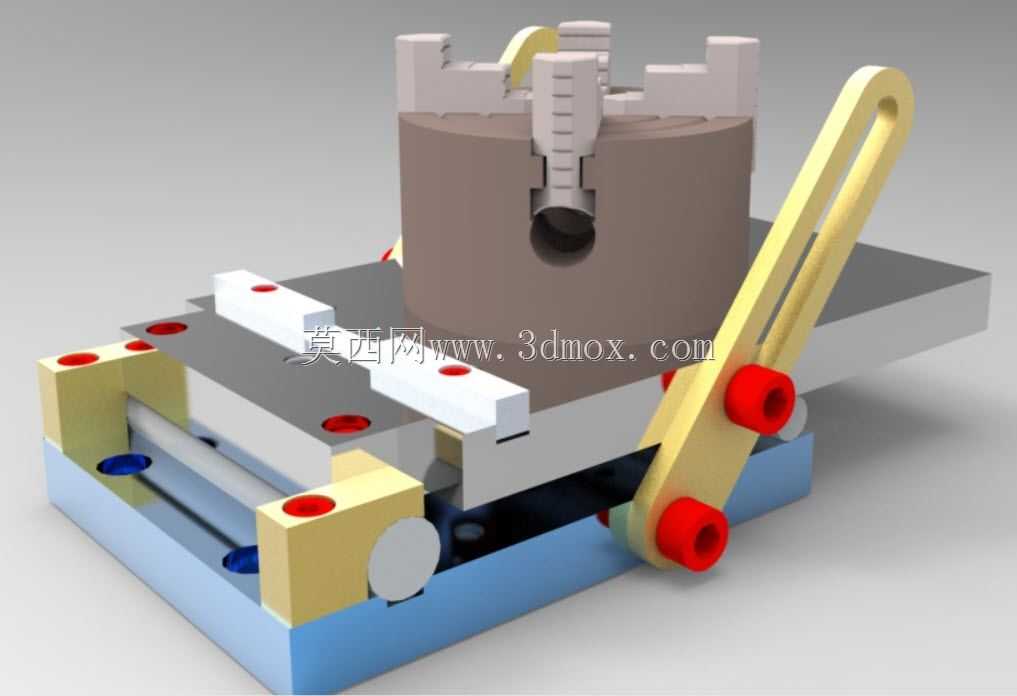

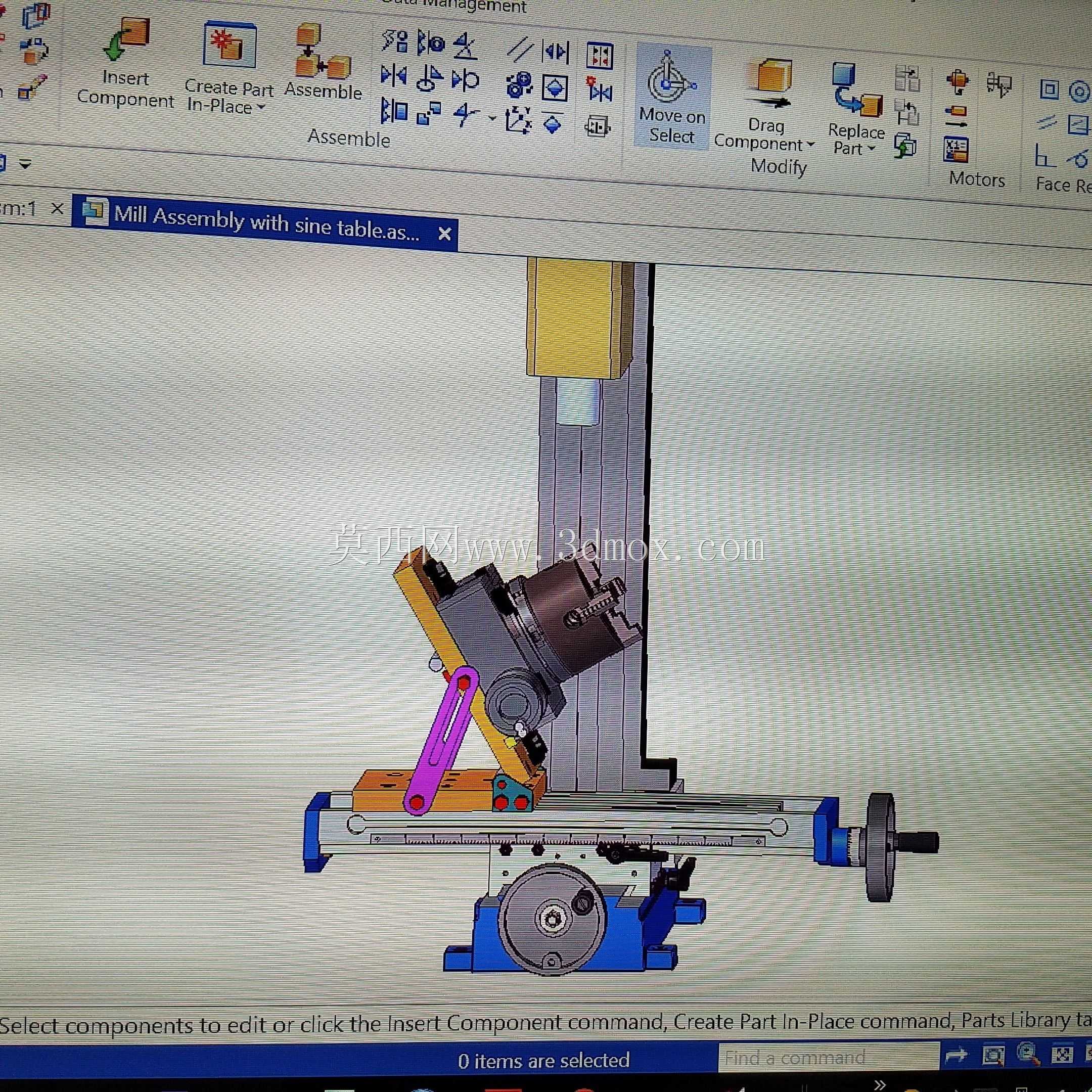

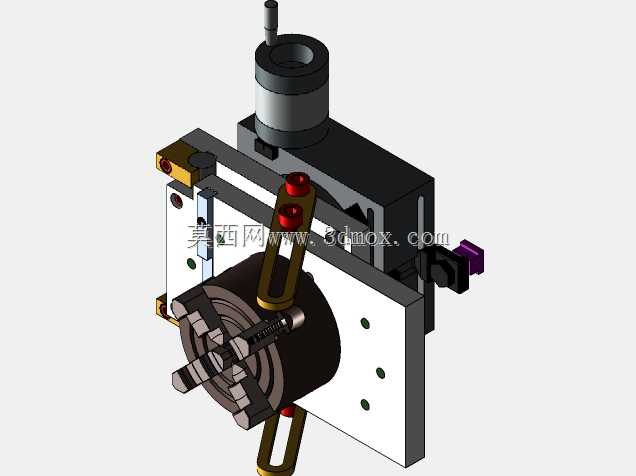

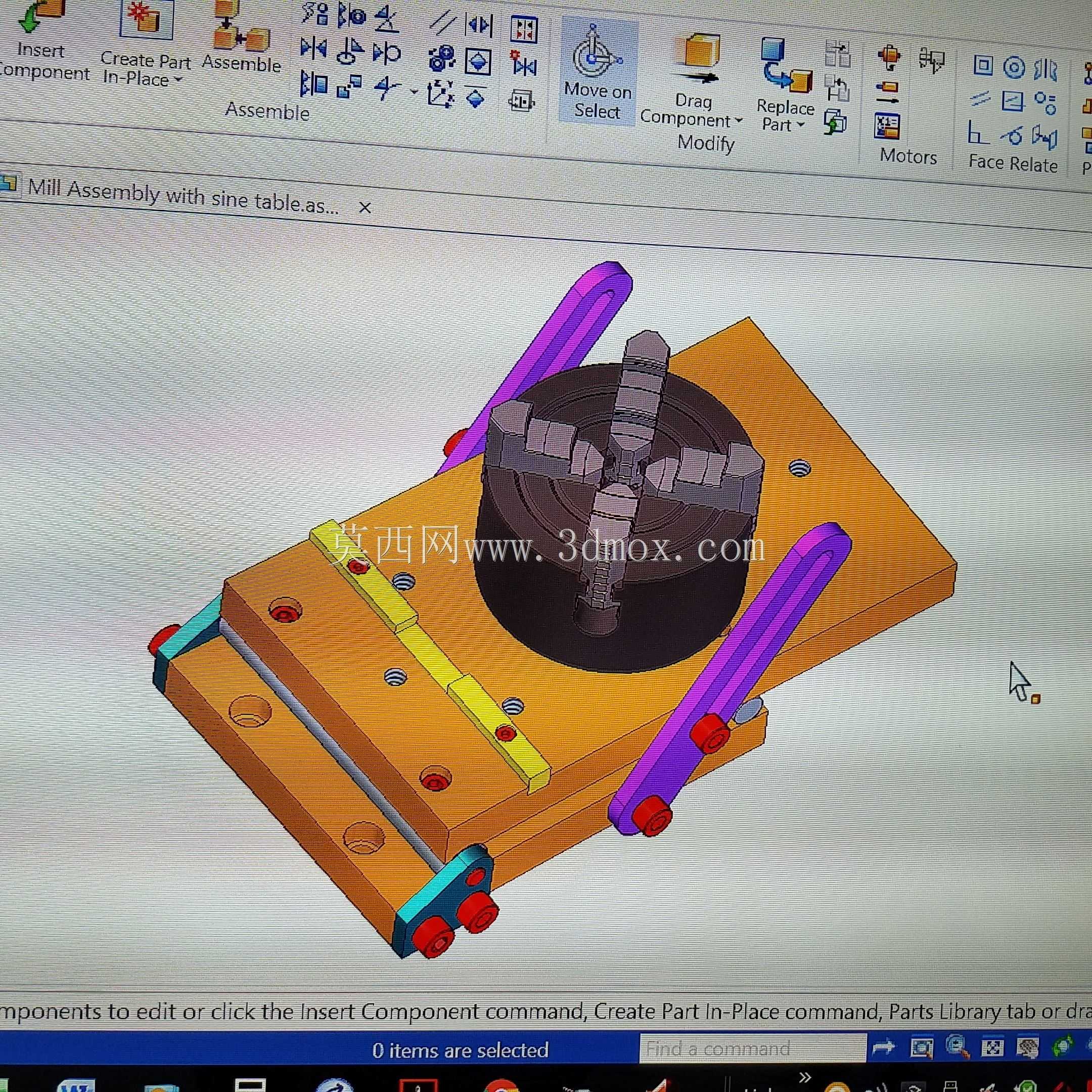

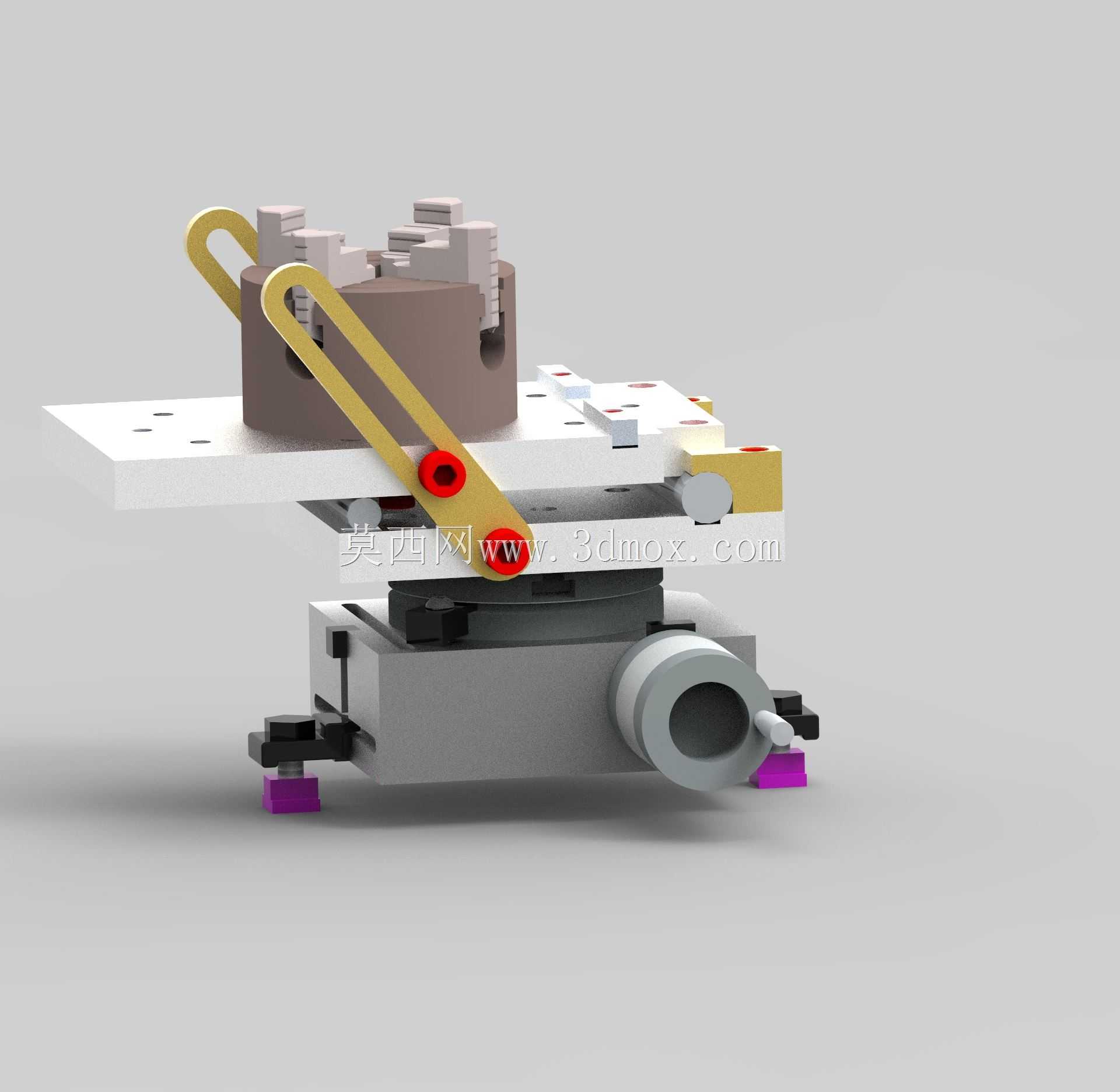

带T形槽板小型轧机正弦工作台结构设计

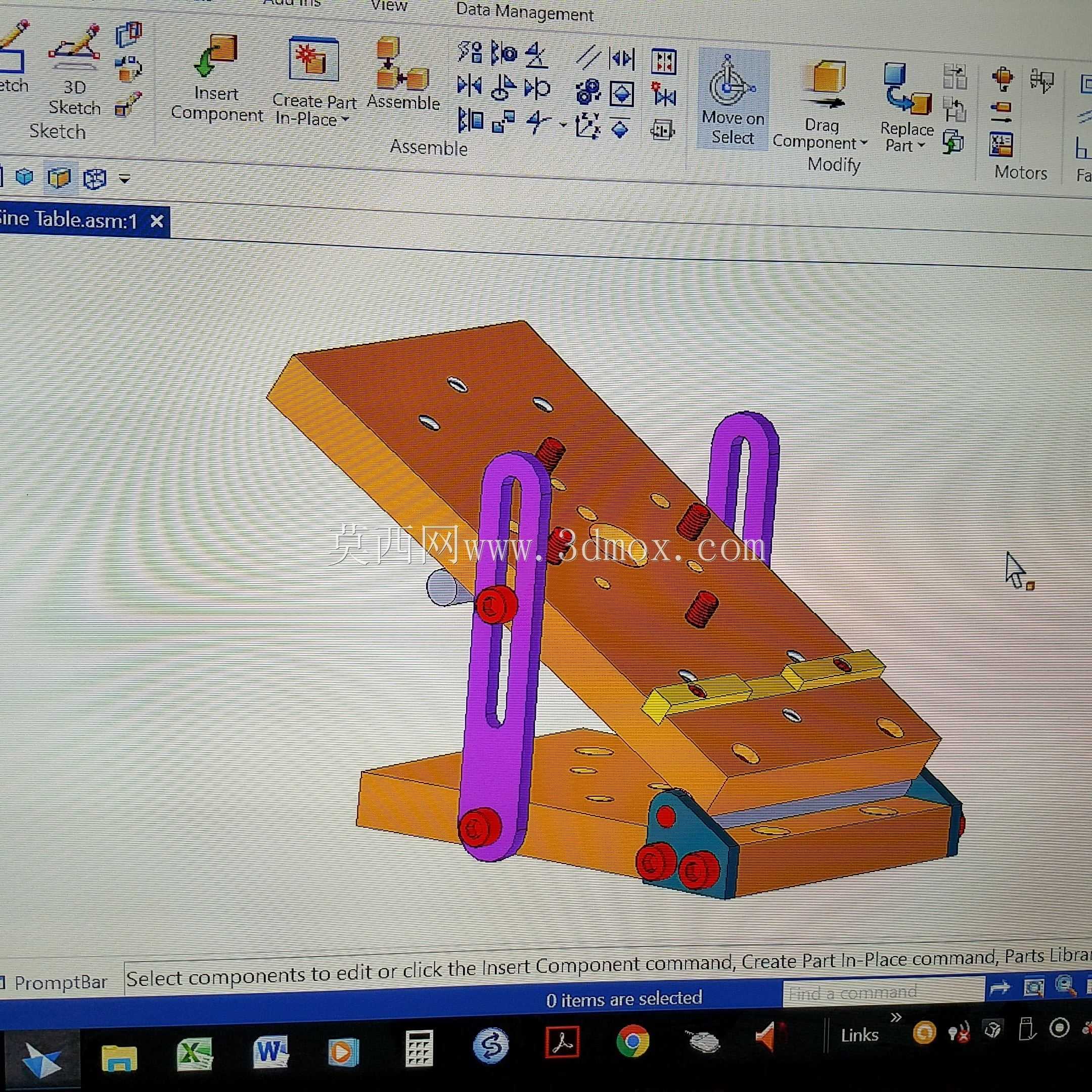

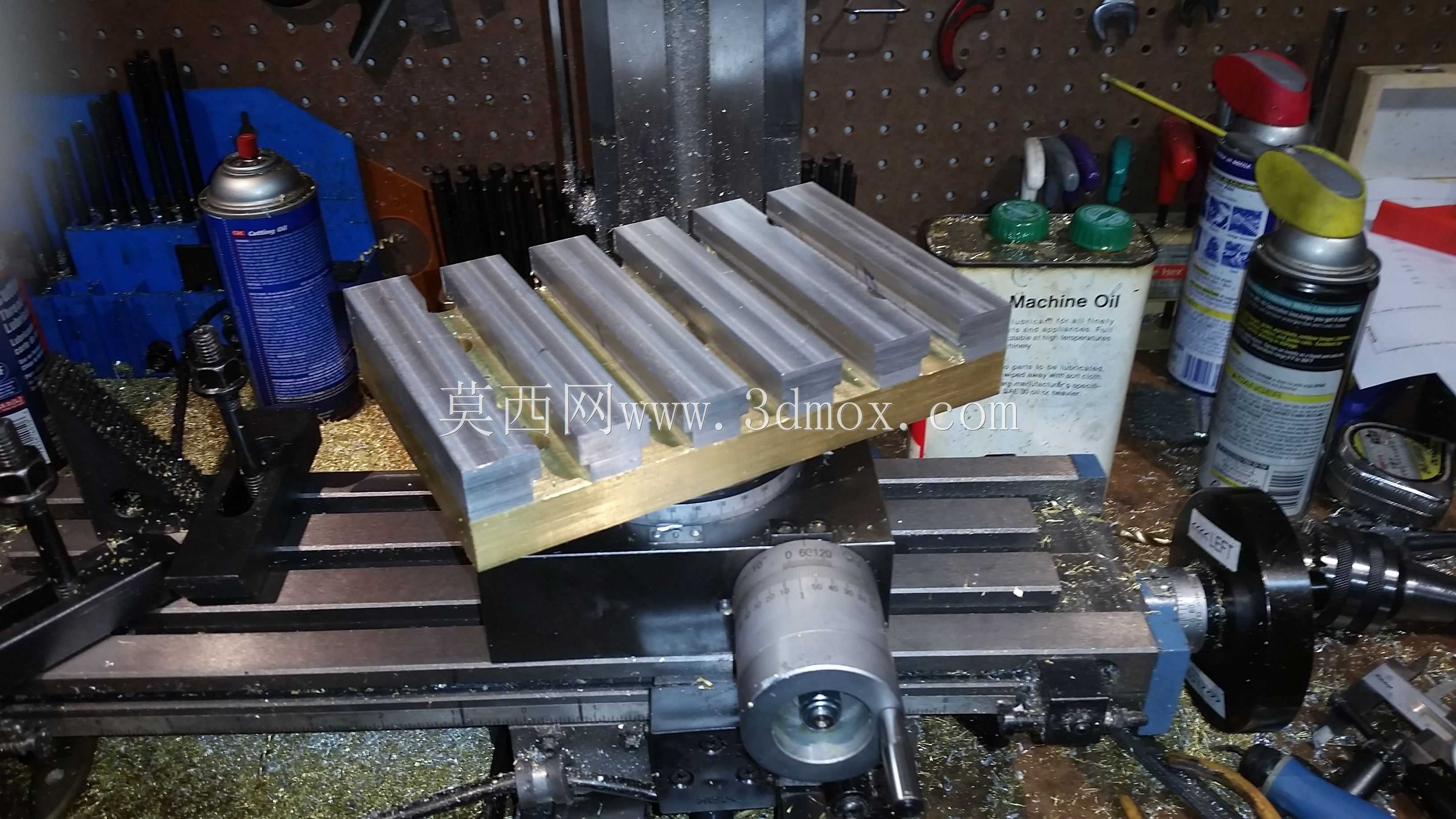

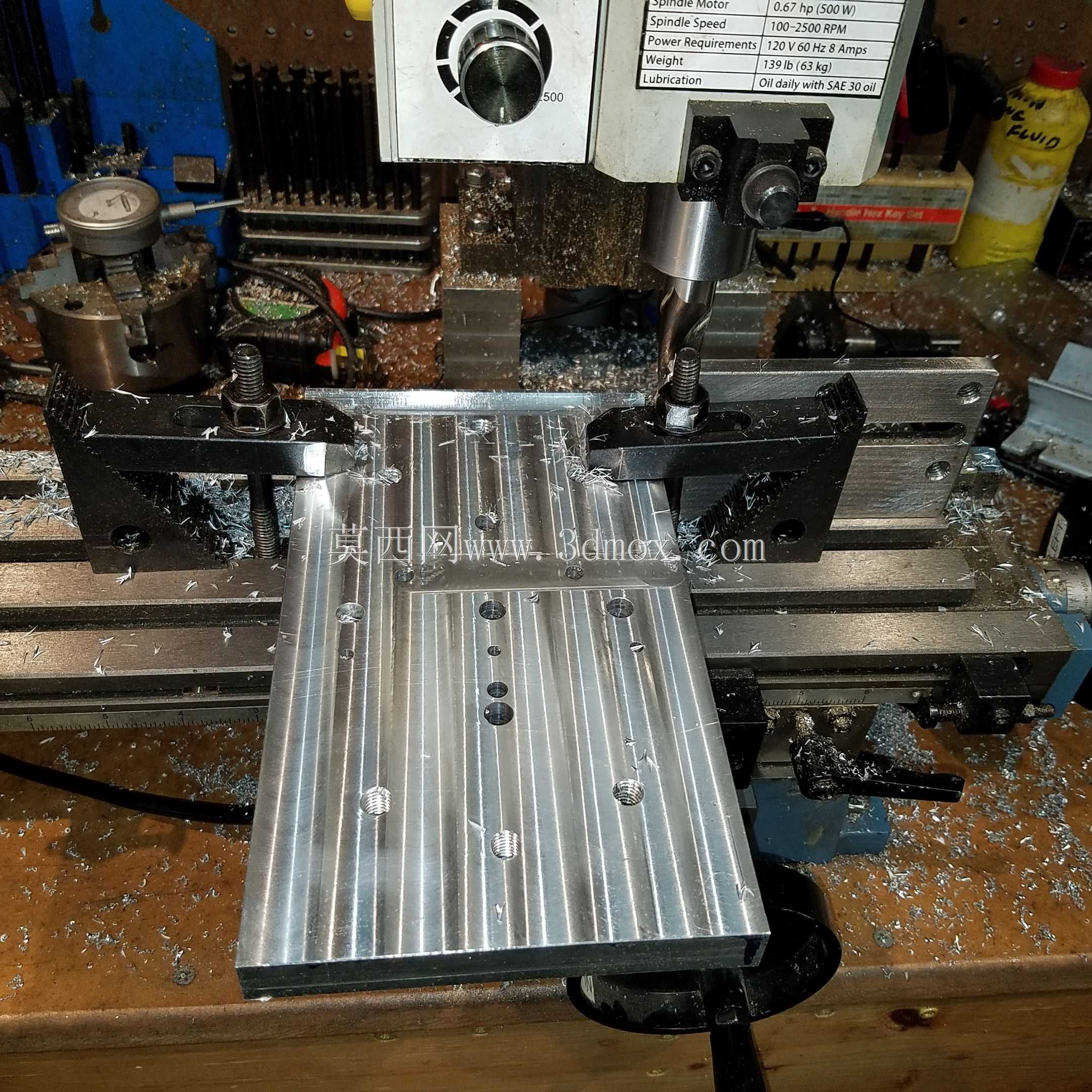

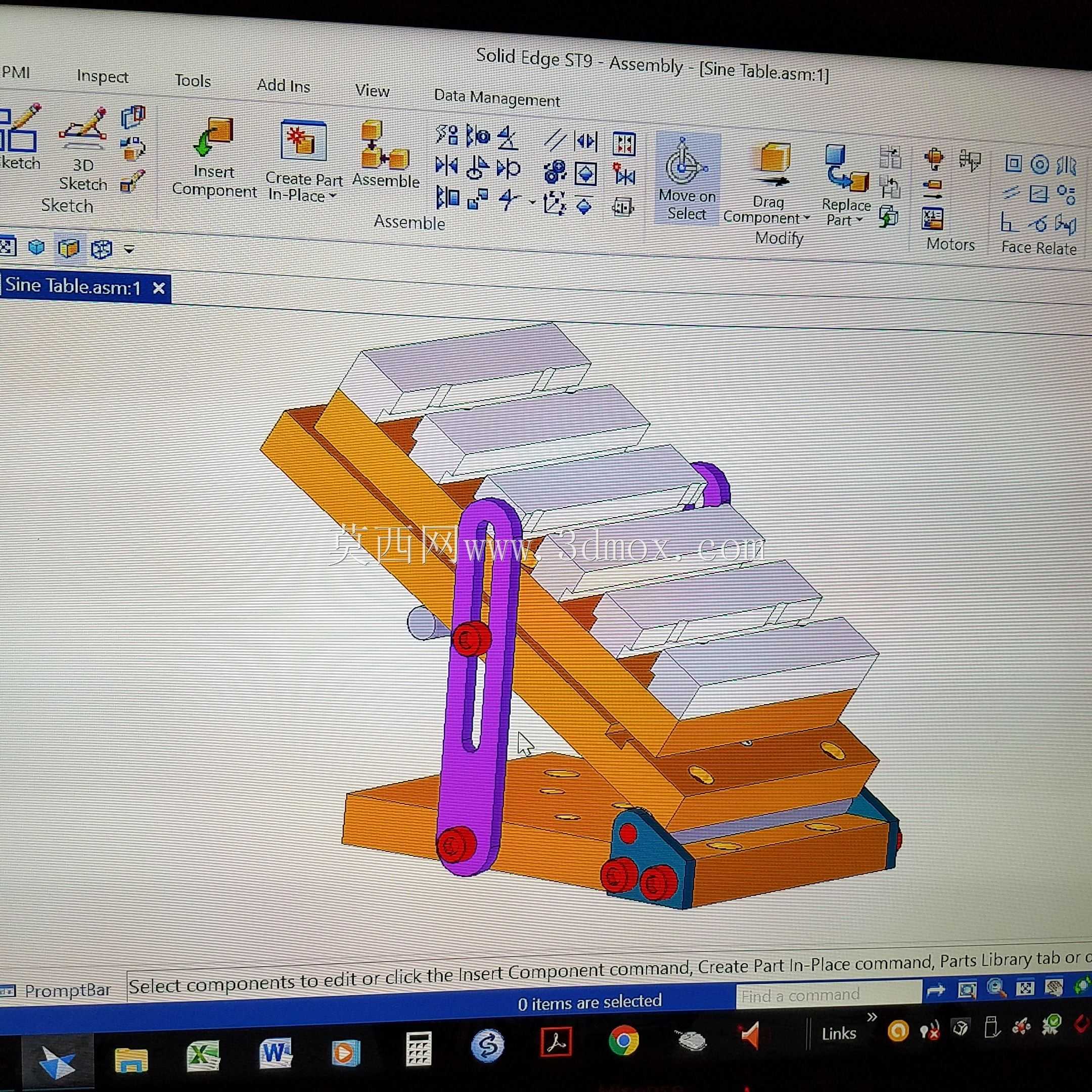

该正弦工作台主要应用于小型轧机的工件装夹与角度调整工序，在小型型材、特种金属线材的精密轧制生产场景中，承担工件定位、角度偏转、装夹固定的核心作用，能够配合轧机完成带倾斜角要求的异形截面工件轧制作业，解决常规平工作台无法实现角度精准调整的生产痛点，适配小批量多规格的精密轧制作业需求，在五金制品、小型精密金属零件轧制的生产场景中具备较高的实用价值。从功能特性来看，该工作台搭载T形槽板作为装夹基准面，槽板上的多组T形槽可适配不同规格的压紧组件，能够根据待轧制工件的外形尺寸灵活调整装夹位置，配合优化后的枢轴杆压紧夹结构，可实现对圆柱形、方形等不同截面工件的稳定夹持，避免轧制过程中工件出现位移、窜动问题；工作台的正弦调整机构通过连杆组件驱动台面偏转，可根据轧制角度需求精准控制台面倾斜角度，角度调整过程顺滑无卡滞，调整到位后可通过侧边的锁紧结构完成位置固定，保证轧制过程中台面角度保持稳定，不会因轧制载荷出现角度偏移。在设计思路上，该结构优先考虑小型轧机的安装空间限制，整体采用分层式布局，底层为固定安装基座，中间层为正弦角度调整机构，上层为T形槽装夹板，各模块之间通过定位销与紧固螺栓连接，既保证了整体结构的刚性，也便于后续的部件维护与更换；针对早期方案中压紧夹具夹持力不足、操作不便的问题，最终设计中对枢轴杆压紧夹的结构进行了优化，调整了压紧臂的力臂比例与压头形状，在降低操作力度的同时提升了夹持稳定性，压紧夹的铰接位置采用耐磨衬套结构，可有效降低长期使用过程中的磨损量，延长部件使用寿命。从安装边界与外形尺寸来看，该工作台整体采用紧凑型设计，基座的安装孔位按照常规小型轧机的工作台接口尺寸匹配设计，可直接替换原有平工作台进行安装，无需对轧机主体结构进行额外改造；T形槽板的槽间距与槽宽符合通用工装装夹标准，可兼容市面上常规的T形槽螺栓、压紧块等装夹配件，降低用户的配件采购成本；工作台的最大偏转角度覆盖小型轧机常用的倾斜轧制角度范围，偏转过程中各运动部件不会与周边的轧机机架、送料机构产生运动干涉，整体结构的运动包络经过反复校核，能够保证在小型轧机的有限安装空间内顺畅运行。
