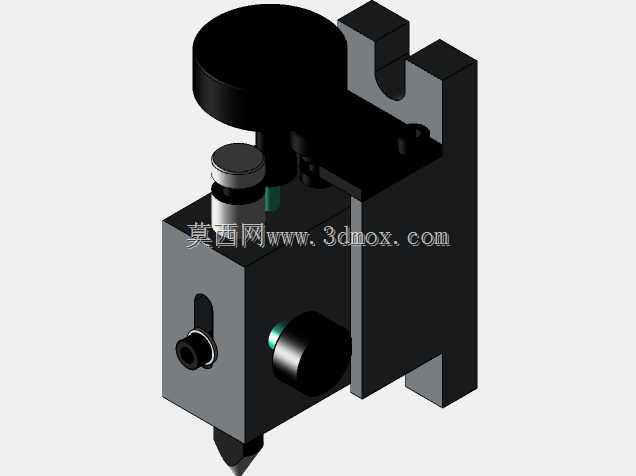

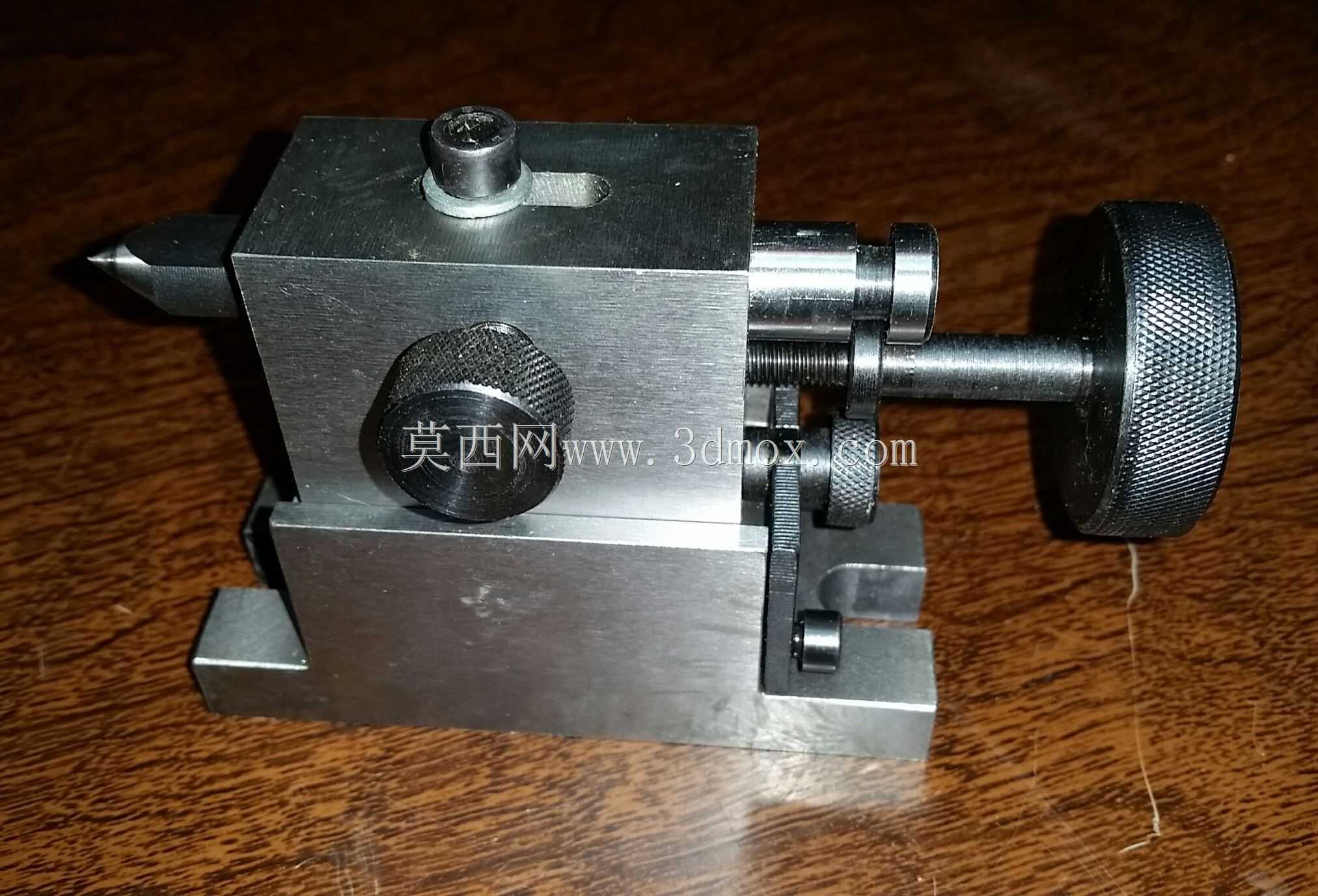

小机械车间1810旋转式工装转盘结构

　　在小型机械加工车间的日常生产场景里，这类1810规格的旋转转盘常被集成在小型铣床、钻床的工位上，或是作为钳工台的辅助转位工装使用，用来解决小型零件多面加工时反复装夹找正的痛点。实际生产中，操作人员完成零件一个面的钻孔、铣削或是攻丝工序后，不需要松开工件重新装夹，只需要操作转盘的锁紧与解锁机构，就能带动工件精准转过设定角度，直接进入下一个工序的加工，能大幅减少重复装夹带来的误差，也能缩短单件加工的辅助时间，尤其适合小批量多工序的小型精密零件加工场景。

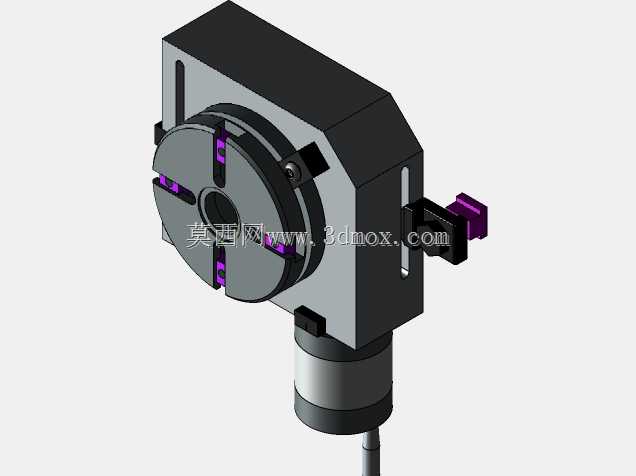

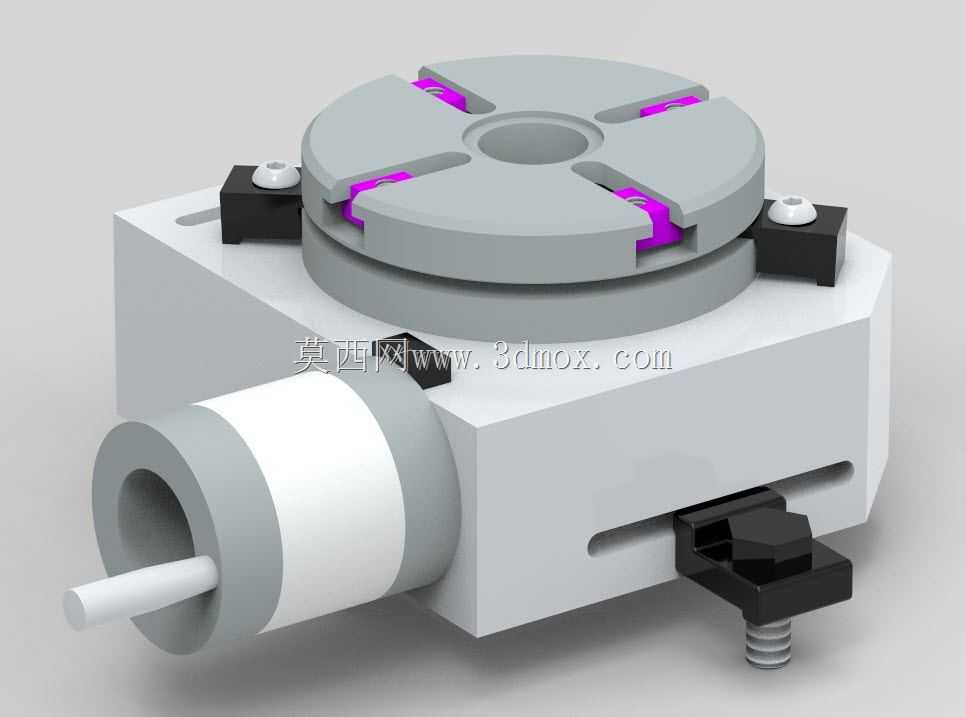

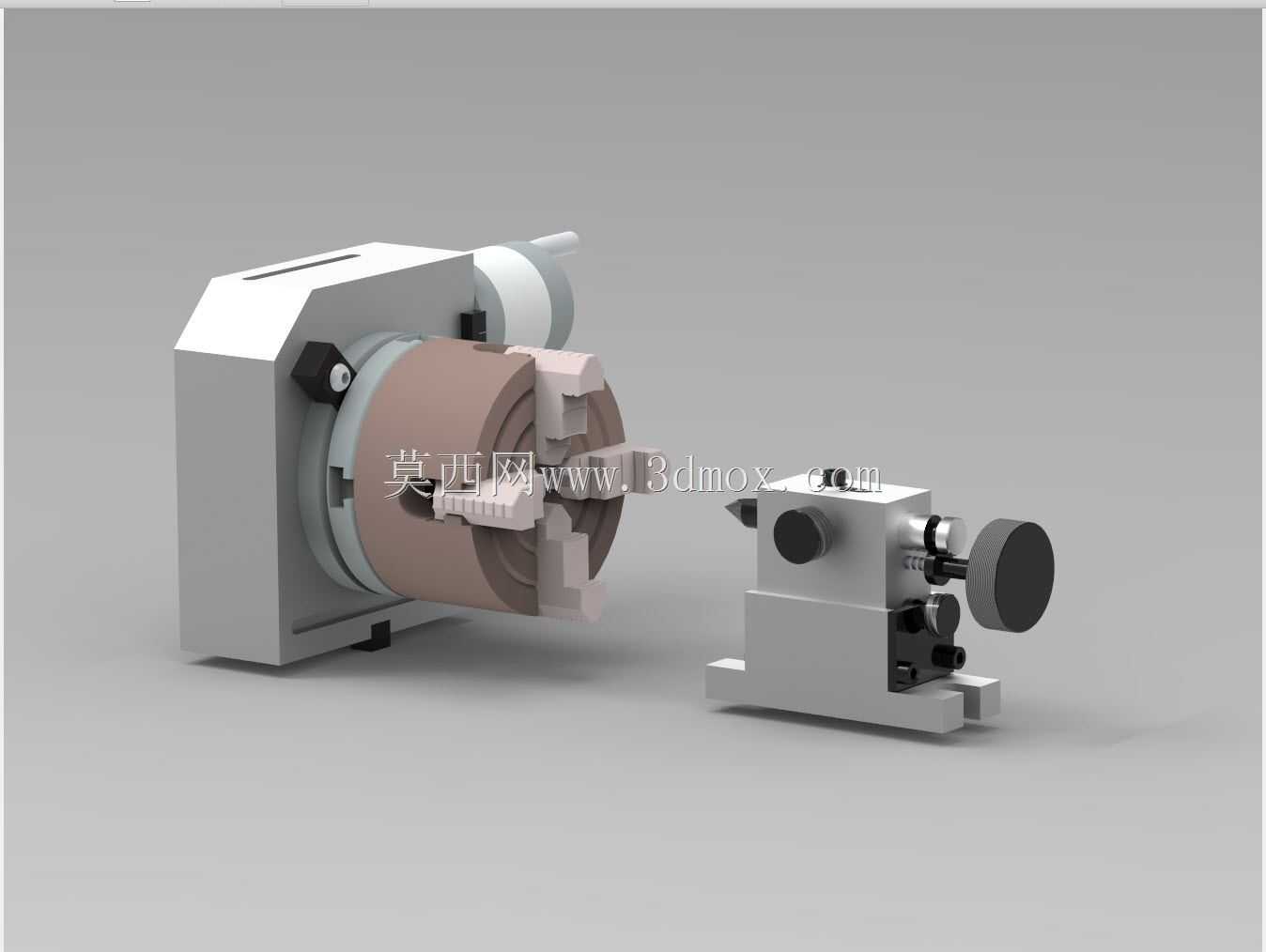

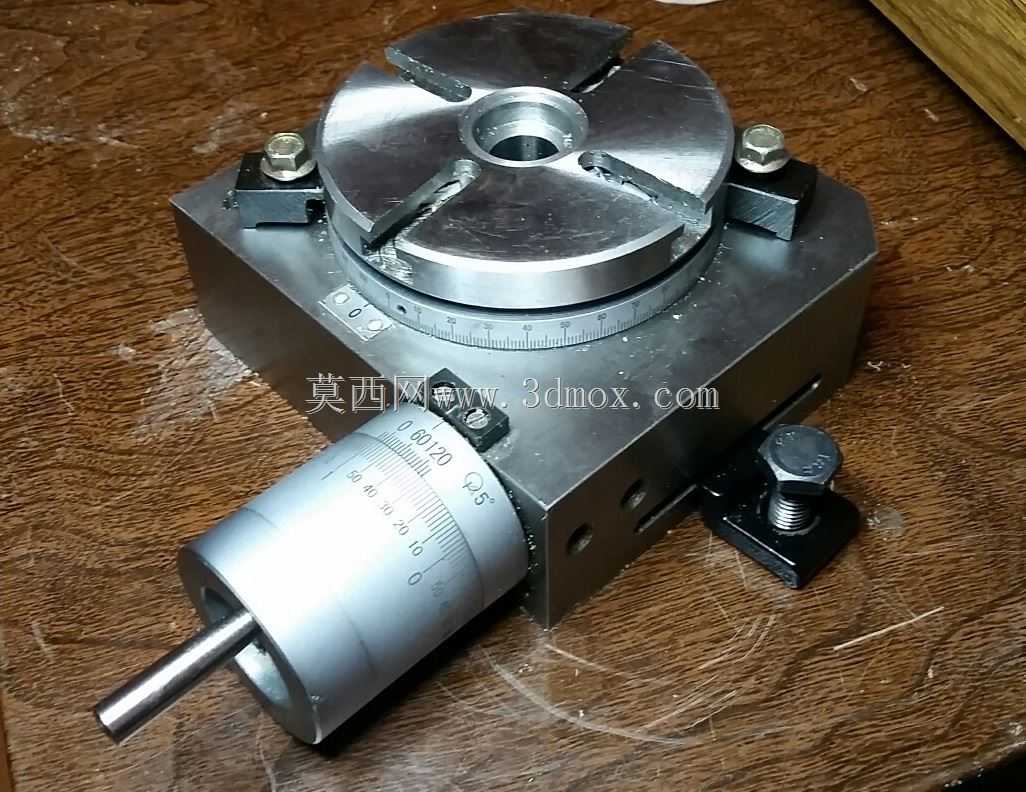

　　从结构功能来看，这款转盘的上部是带径向装夹槽的圆形工作台面，槽内的紫色锁紧块可以沿着槽的方向调整位置，适配不同外形尺寸的工件装夹，不管是方形、圆形还是异形的小型零件，都能通过调整锁紧块的位置实现可靠压紧，避免加工过程中工件出现位移。台面下方的旋转支撑结构采用了低阻尼的回转设计，转动时手感顺滑没有卡顿，同时配合侧边的锁紧机构，转到指定角度后可以通过扳动锁紧手柄，将转盘牢牢固定在当前位置，承受加工过程中的切削力不会发生偏移。转盘侧面伸出的轴端结构，可以连接手动摇柄实现精细角度调整，也能根据需求连接步进驱动组件，升级为自动转位的数控转台，适配不同自动化程度的加工设备。

　　设计这款转盘的时候，首先考虑的是小型机加工场景的安装边界，整体采用方正的箱体式基座，基座底部预留了标准的安装槽和螺栓孔，可以直接通过T型螺栓固定在机床工作台或者钳工台的台面上，不需要额外制作过渡安装板，基座的外形尺寸控制在紧凑范围内，不会占用过多的工作台操作空间，同时基座内部预留了足够的回转支撑安装空间，保证台面转动时的刚性。基座侧面的锁紧机构采用了楔块锁紧的原理，相比传统的摩擦片锁紧，锁紧力更大，长期使用也不会出现磨损后锁紧失效的问题，锁紧手柄的位置设置在操作人员容易触及的侧下方，操作时不需要探身或者抬手，符合人机工程学的操作逻辑。

　　在安装尺寸的匹配上，上部工作台面的直径适配小型零件的常见装夹范围，台面中心的定位孔可以安装定位芯轴，实现带孔零件的快速定位找正，装夹槽的宽度适配标准的机床压板螺栓，车间里现有的通用装夹配件都可以直接使用，不需要单独定制特殊的装夹零件。基座下方的调整螺栓可以用来微调转盘的水平度，安装时配合百分表打表，就能将转盘的端面跳动调整到符合精密加工要求的范围内，保证加工面的位置精度。转盘的整体结构没有复杂的异形曲面，所有零部件都采用常见的机加工工艺就能制作，后期维护时只需要定期给回转支撑部位加注润滑脂，检查锁紧块的磨损情况即可，维护成本很低，非常适合小型加工车间的日常使用场景。

　　实际使用过程中，这类转盘还可以配合简易的角度刻度盘使用，在台面边缘加装刻度标识后，就能实现常用角度的快速转位，比如90度、180度等分度需求，不需要每次都用百分表找正角度，进一步提升加工效率。对于需要进行圆周等分孔加工的零件，比如法兰类小型零件、小型壳体类零件，这款转盘可以作为简易的分度装置使用，虽然精度不如专业的分度头，但对于普通精度要求的零件加工完全足够，而且操作比专业分度头更简单，对操作人员的技能要求更低，新入职的操作人员经过简单讲解就能熟练使用。
