水平带锯主轴三级传动皮带轮结构

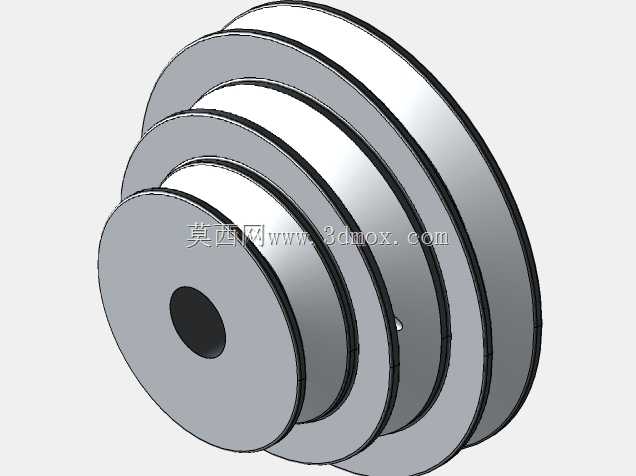

　　在金属切削下料车间的日常作业里，小型立式带锯是小规格棒料、型材切断的核心设备，而主轴传动系统的皮带轮，直接决定了锯切过程的转速匹配与扭矩输出稳定性。这套适配4英寸×6英寸垂直带锯的三级皮带轮，针对国产小型带锯的安装空间做了适配，没有照搬进口同规格设备的轮系参数，而是结合国内车间常用的普通Y系列三相异步电机安装尺寸做了轴孔、键槽的匹配调整。从实际使用场景来看，小型带锯常被用于机修车间、五金加工门店的零散下料，加工材料涵盖普通碳素钢、有色金属棒料、小型型材，不同材料的锯切线速度要求差异较大，三级轮槽的设计刚好对应三档转速切换，锯切钢材时用低速大扭矩档位，避免锯条过早崩齿；锯切铝、铜等软金属时切换到高速档位，提升下料效率，

　　同时减少锯条卡滞的概率。设计过程中首先考虑的是安装边界，轮体的轴向厚度控制在主轴伸出端的允许范围内，不会和锯床的机身护板、带轮张紧机构产生运动干涉，轮槽的型线采用标准的V带轮槽型，和市面上通用的A型三角带完全匹配，后期维护更换传动带不需要定制特殊规格，降低设备运维成本。轮体采用实心边结构，相比辐条式带轮，高速旋转时的动平衡表现更好，尤其是带锯主轴长期承受锯切带来的交变载荷，实心轮缘的抗振性能更优，能减少传动过程中的径向跳动，延长主轴轴承的使用寿命。轴孔的公差配合按照过渡配合设计，键槽采用标准平键尺寸，安装时不需要额外修配就能和主轴实现可靠周向固定，避免带轮重载下出现打滑、滚键的问题。从传动比匹配来看，三级轮的直径梯度经过核算，

　　配合电机端的小带轮，刚好能把电机的额定转速降到带锯主轴需要的工作转速区间，不会出现转速过高导致锯条快速磨损，或是转速过低扭矩不足锯不动料的情况。轮体的各档轮槽都做了倒角处理，安装三角带时不会刮伤带体的包布层，减少传动带的早期损坏。实际装配时，带轮的端面和主轴轴肩的贴合面平整度有严格要求，避免锁紧后带轮出现偏斜，导致三角带单侧磨损过快。这套带轮的设计没有追求冗余的结构强度，而是针对小型带锯的额定锯切能力做了强度校核，轮体的壁厚既能承受满负荷锯切时的张紧力与传动扭矩，又不会因为过重增加主轴的额外负载。在车间实际使用中，这类三级皮带轮的张紧调节也很方便，配合带锯原有的电机座调节滑槽，就能实现不同档位下传动带的张紧度调整，

　　不需要额外加装张紧轮，简化了传动系统的结构。很多小型国产带锯使用几年后，原配的皮带轮会因为长期磨损、键槽变形出现传动抖动的问题，这套结构的尺寸和原配轮完全互换，不需要对机身做任何改装就能直接替换，维修更换的适配性很强。轮体的加工工艺性也做了充分考虑，普通卧式车床就能完成全部的外圆、轮槽、轴孔加工，不需要专用的成型刀具，小批量加工的成本很低，适合五金加工厂做备件自制或是设备维修时的替换加工。从安装尺寸来看，带轮的最大外圆直径不会超过锯床上护罩的内部空间，更换安装后不需要切割或是改装原有的安全护罩，符合设备的安全防护要求，不会出现传动件外露的安全隐患。
