两轮车用小型铅酸蓄电池组结构设计

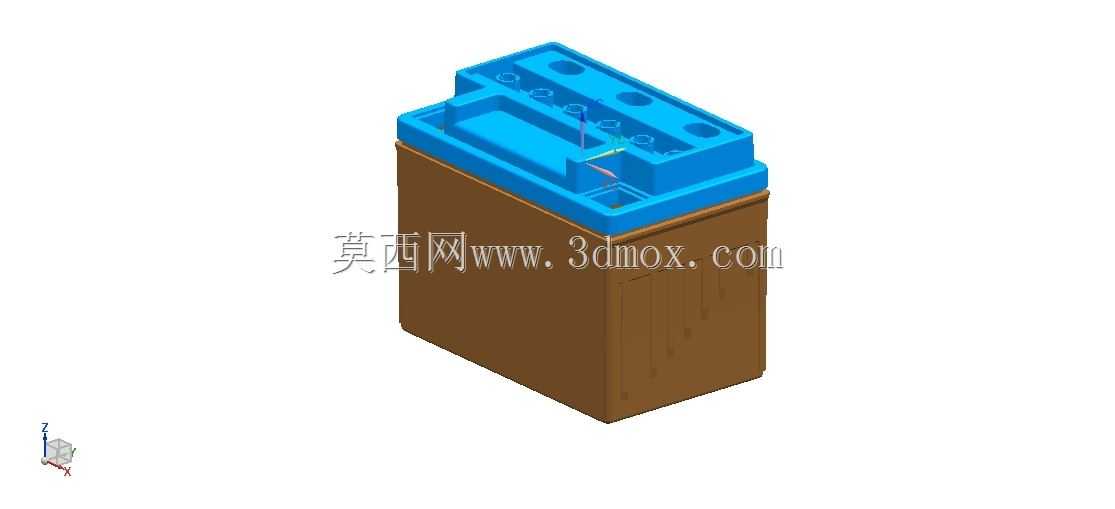

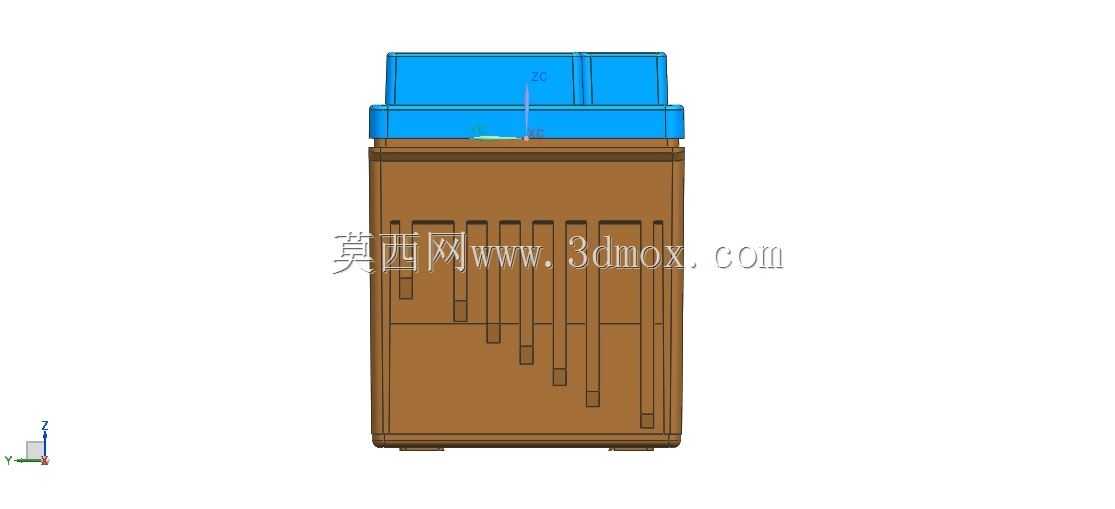

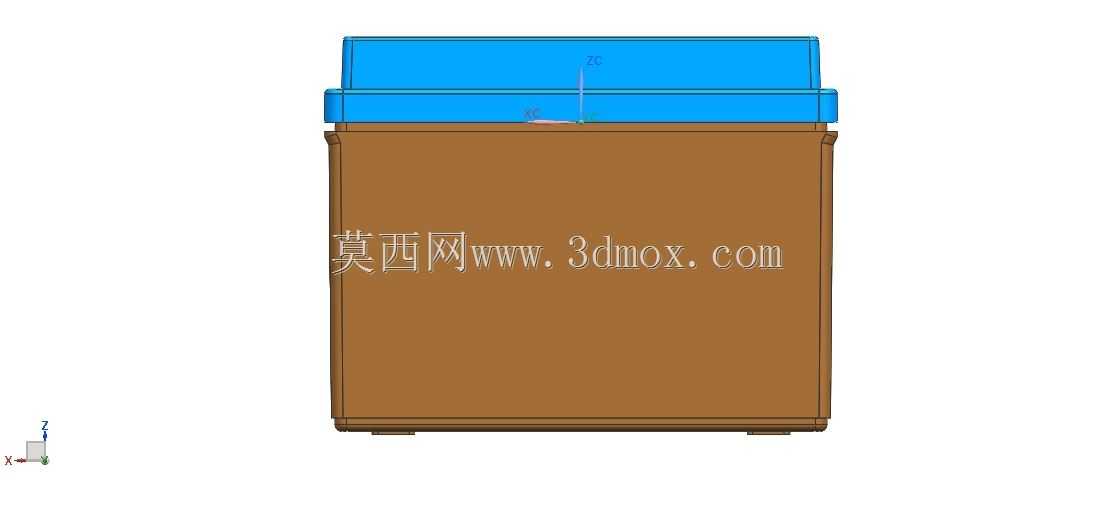

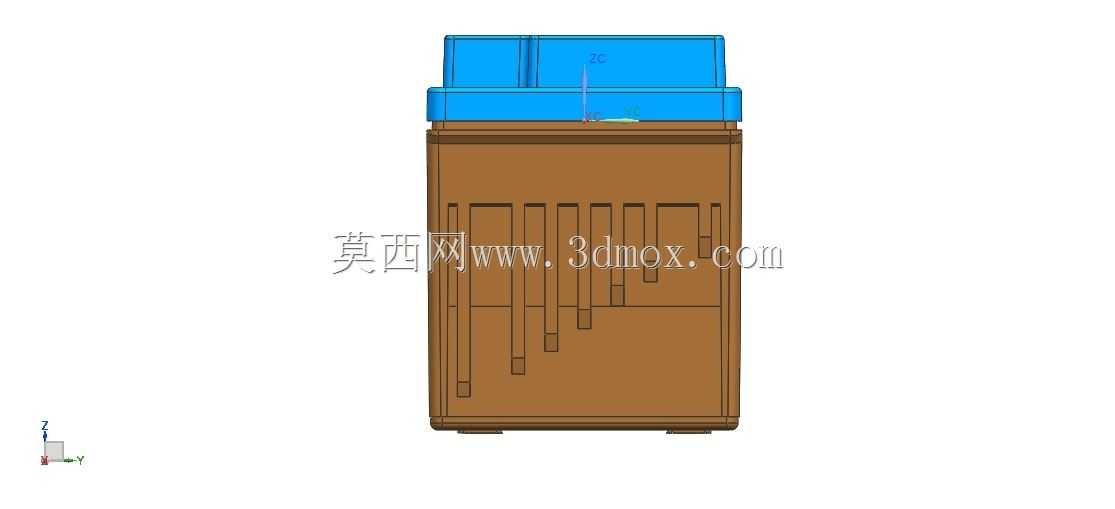

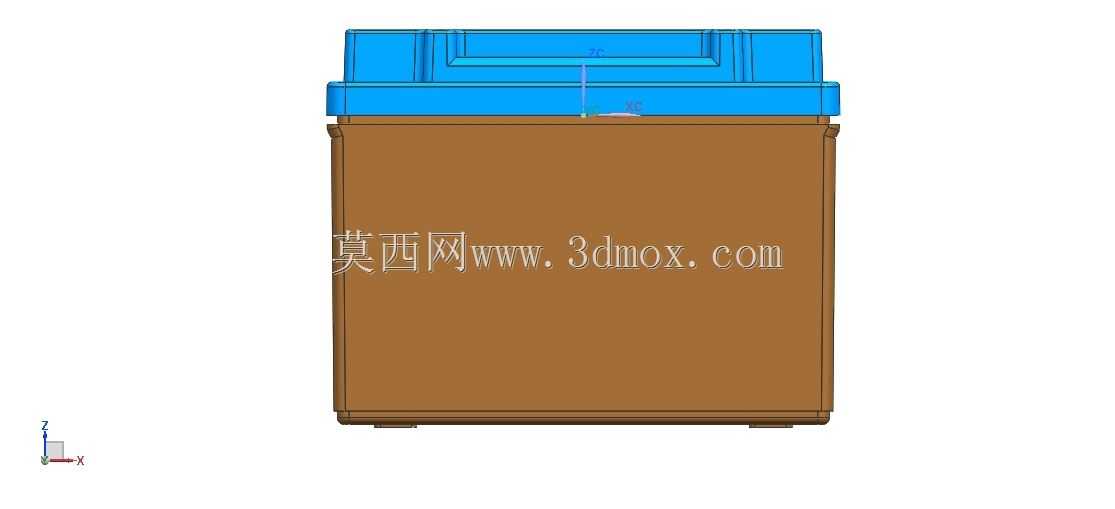

　　日常通勤场景里的电动两轮车，核心供能部件的结构合理性直接决定了整车的续航稳定性与装配维护效率，这款小型电池组的三维结构设计，完全围绕两轮车的实际使用工况展开，没有冗余的装饰性结构，所有特征都服务于功能实现与装配适配。从实际装车场景来看，两轮车的电池安装舱普遍设置在脚踏区域或者座桶下方，空间边界非常紧凑，同时还要兼顾日常骑行过程中的颠簸震动、路面溅水、温度变化等复杂工况，因此这款电池组的外形采用规整的立方主体搭配顶部集成端盖的结构，主体外壳做了等厚度的加强筋布局，侧壁的竖向筋条并非装饰特征，而是在不增加壳体壁厚的前提下提升整体抗挤压、抗冲击能力，避免车辆倾倒或者受到外力磕碰时壳体变形挤压内部电芯，引发安全隐患。

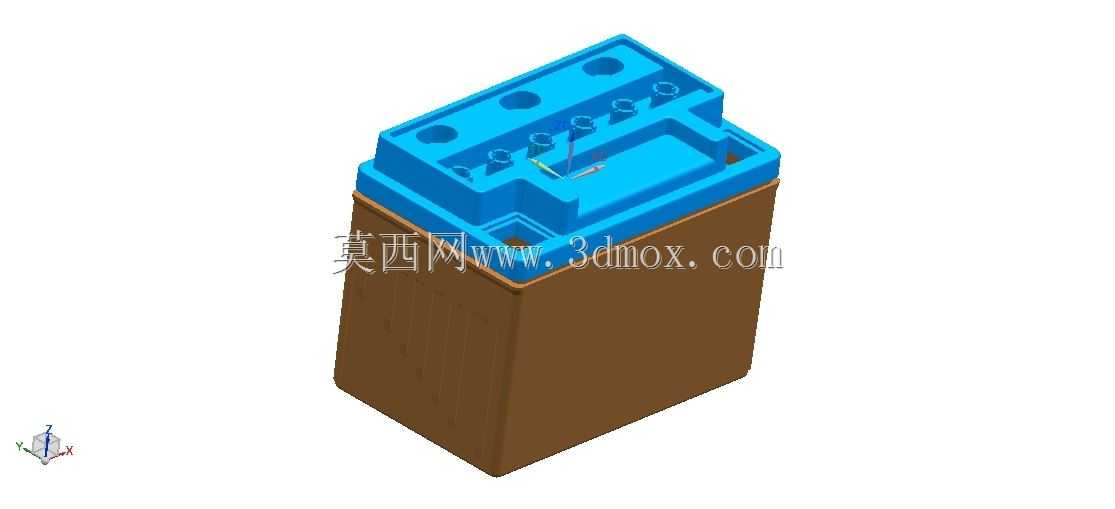

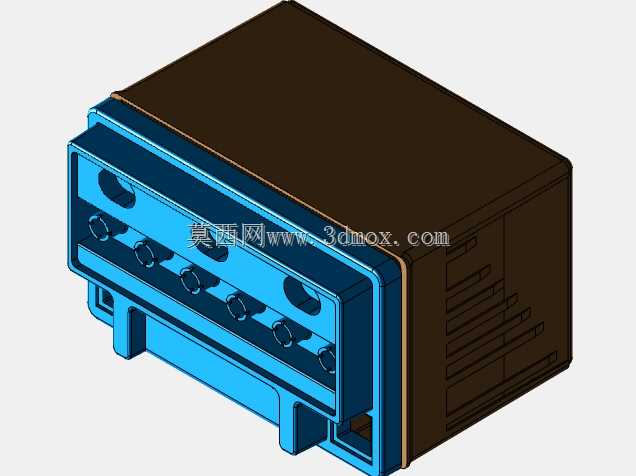

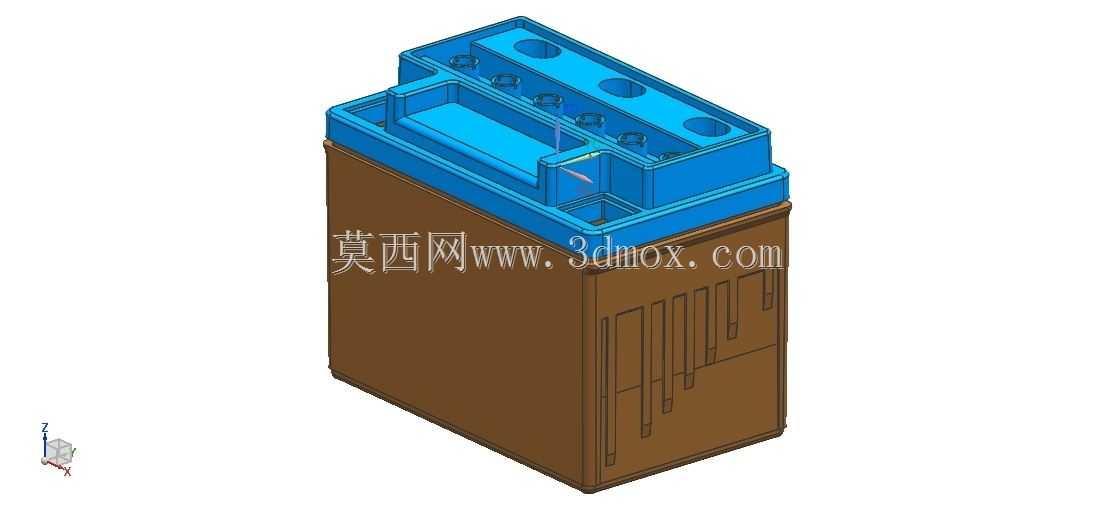

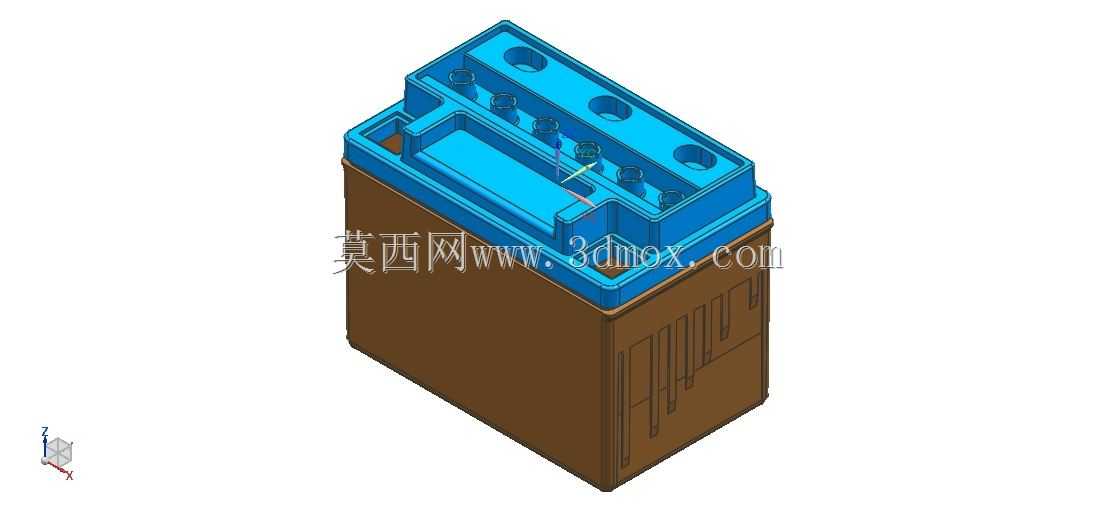

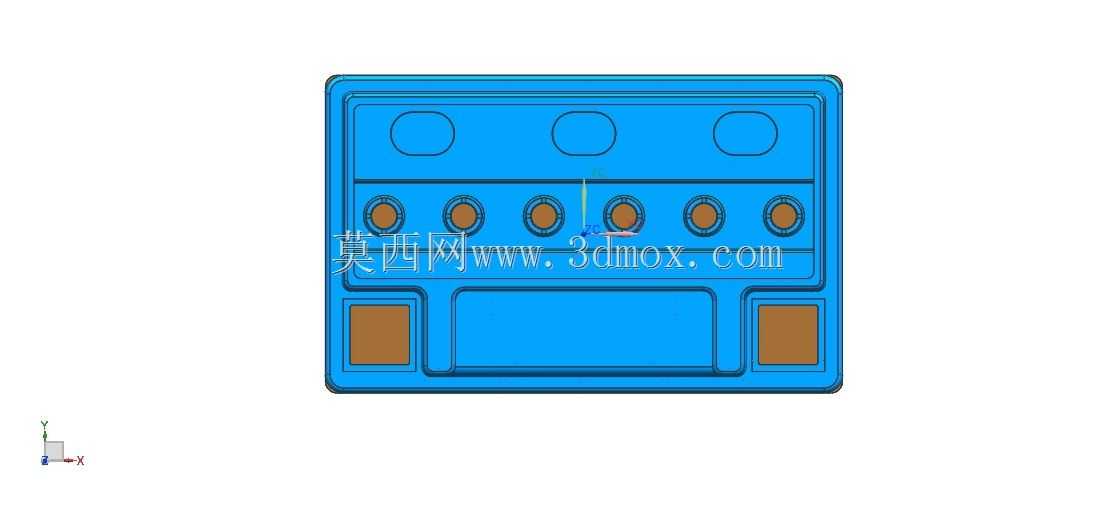

　　顶部的蓝色端盖是整个结构的集成核心，端盖上预留的多个圆形沉孔是极柱安装与汇流排走线的定位位，每个孔位的同轴度公差在建模时都做了严格约束，保证后续极柱压装时不会出现偏位导致的密封失效；端盖边缘的凸台结构与壳体顶部的凹槽做了适配扣合，装配时配合密封胶圈就能实现IPX5级别的防水能力，完全可以应对日常骑行时的路面积水飞溅、雨天骑行等场景，不会出现进水短路的问题。在设计思路上，这款电池组没有采用异形结构来压缩体积，而是优先考虑了电芯排布的通用性与生产装配的便利性，内部腔体的尺寸完全适配常规12V小容量铅酸电芯的排布模数，电芯之间预留了均匀的膨胀间隙，避免充放电过程中电芯发热膨胀导致的壳体鼓胀；端盖上的开放式槽位是汇流排的走线空间，槽位的深度刚好覆盖汇流排的厚度，装配完成后汇流排不会突出端盖平面，既避免了装车时与其他部件发生干涉刮擦，也能减少外部金属部件误触极柱引发短路的风险。

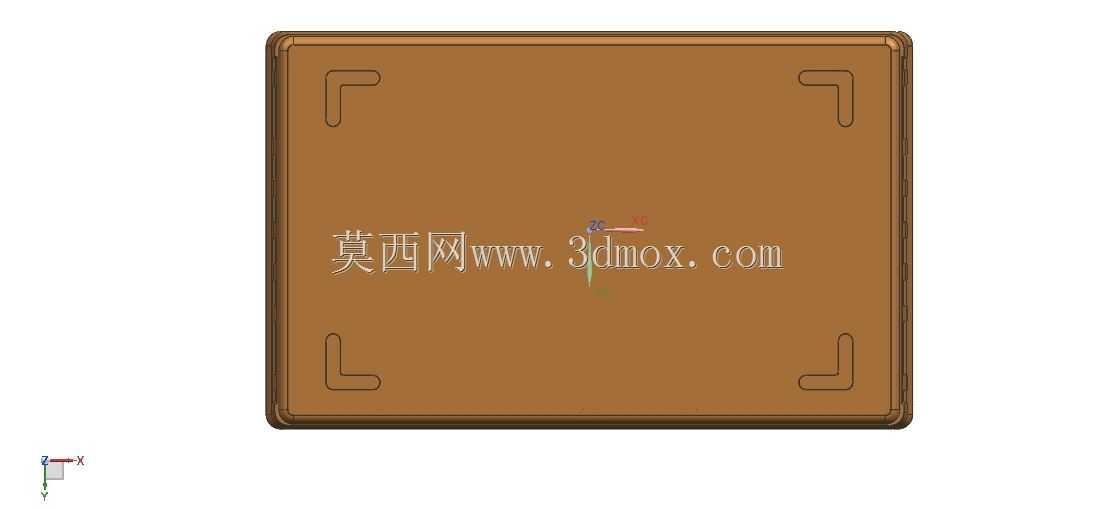

　　从安装边界来看，电池组的底部做了微凸的定位棱，装车时可以直接卡入电池舱的定位槽内，不需要额外设计复杂的固定支架就能限制电池的横向位移，配合顶部的压条就能完成整车固定，大幅降低了整车厂的装配工序复杂度；壳体的所有外角都做了R3以上的圆角处理，一方面是避免装配过程中锐边划伤操作人员，另一方面也能减少应力集中，提升壳体的抗摔性能，在日常维护拆卸电池时，即使轻微磕碰也不会出现壳体开裂的问题。不同于大容量动力电池的复杂散热结构设计，这款面向两轮通勤车的小型电池组，散热需求完全可以通过壳体侧壁的筋条增加散热面积来满足，不需要额外设置散热风道或者液冷结构，既控制了整体重量，也降低了生产制造成本，适配民用两轮车的成本控制要求。

　　端盖与壳体的连接采用卡扣加胶粘的复合连接方式，建模时卡扣的扣合量设置在1.2mm，既保证日常使用时不会因为震动出现松脱，也能在售后维护时通过专用工具顺利拆开，进行电芯更换或者维修，不会出现一次性封装无法维护的问题。极柱安装孔的周边做了局部加厚处理，因为极柱是外接导线的受力部位，日常插拔充电插头、拧动接线端子时都会产生局部应力，局部加厚的结构可以避免长期受力后孔位开裂，提升部件的使用寿命。整体结构的所有拔模角度都按照注塑生产的要求设置为1.5度，壳体与端盖的分型面选在顶部扣合位置，没有倒扣结构需要复杂的滑块抽芯，能够有效降低注塑模具的加工成本与生产难度，适合大批量量产。
