EVE280Ah方形铝壳动力锂电芯结构

这款方形铝壳锂电芯是当前大容量储能、重载动力场景中应用占比极高的单体储能单元，在工商业储能柜、户用储能系统、重载AGV动力源、低速重载工程车辆、通信基站后备电源等场景中，都是核心的电能存储载体。不同于小容量圆柱电芯的成组逻辑，这类280Ah级别的大方形电芯，单只即可储存近900Wh的电能，能够大幅减少电池包内的电芯串并联数量，降低BMS采样节点的复杂度，同时减少电芯间连接排的用量，从成组层面降低整体内阻，提升整包的充放电效率。

从实际使用的工况来看，这类电芯需要适配0.5C持续充放电、短时1C脉冲放电的工作需求，因此在结构设计上首先要解决的是大电流工况下的极柱发热问题。模型还原的顶部极柱布局采用了对角分布的正负极端子，端子接触面做了平整化处理，能够适配激光焊接或者螺栓锁付两种连接排装配方式，极柱与铝壳之间的绝缘结构做了内嵌式设计，避免外部装配时的磕碰导致绝缘失效。顶部的防爆阀设置在两个极柱之间的居中位置，当电芯内部因为异常工况出现压力升高时，防爆阀能够定向泄压，避免电芯壳体爆裂带来的连锁安全风险，这个位置的选择也避开了成组时连接排的遮挡区域，保证泄压通道不会被周边结构件阻挡。

外形设计上采用了规整的长方体结构，壳体采用冲压成型的铝壳材质，侧壁的平整度控制在极高的公差范围内，这样的设计一方面是为了在成组时能够让电芯侧壁与液冷板完全贴合，保证充放电过程中电芯产生的热量能够快速通过液冷系统带走，让整包内的电芯温差控制在5℃以内，延长整组电池的循环寿命；另一方面规整的方形结构能够最大化利用电池包的内部空间，相比圆柱电芯和软包电芯，方形铝壳电芯的空间利用率能够提升15%以上，这对于对空间和重量敏感的储能、动力场景来说至关重要。

在安装边界的设计考量上，这类电芯的底部通常做了无凸起的平整设计，能够直接放置在电池包的底部支撑梁上，配合侧面的结构胶或者绑带实现固定，不需要额外的电芯固定支架，减少整包的结构件重量。电芯的高度方向预留了足够的顶部安全间隙，保证防爆阀泄压时的气流有足够的缓冲空间，不会直接冲击到电池包的上盖。侧壁的厚度经过力学仿真优化，既能够承受电芯充放电过程中的轻微膨胀应力，避免壳体鼓胀导致液冷板贴合失效，又不会因为壳体过厚导致电芯整体能量密度下降。

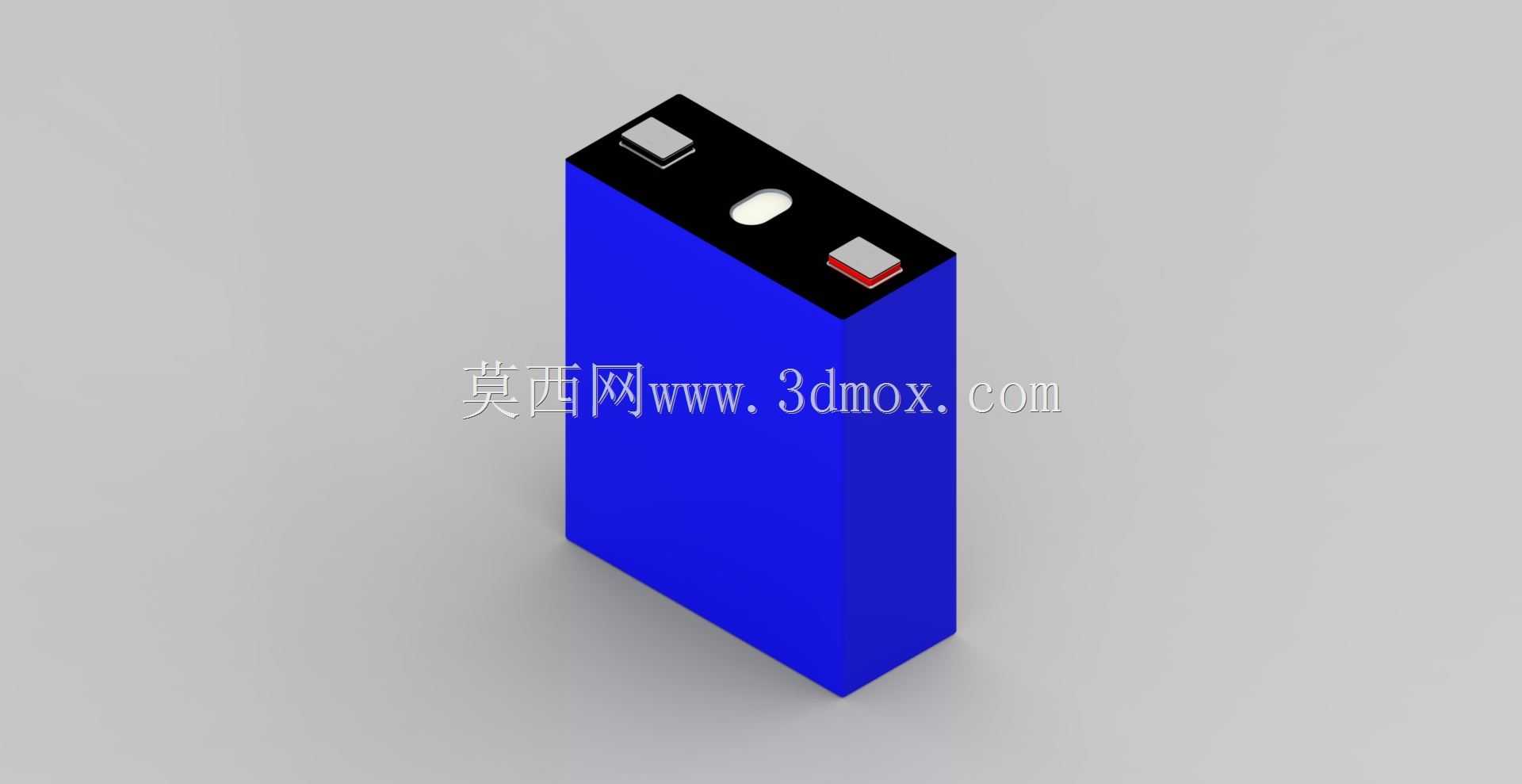

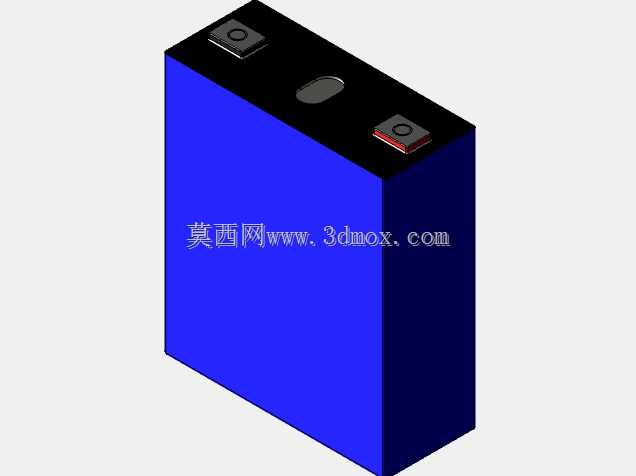

从结构建模的角度来看，这个模型完整还原了电芯的外部装配特征，包括极柱的凸台高度、防爆阀的凹陷尺寸、壳体的圆角过渡细节，这些特征在做电池包整包设计时都是必须的装配参考——比如在设计连接排的折弯形状时，需要匹配极柱的高度和位置，避免连接排与电芯顶部的其他结构产生干涉；在设计液冷板的流道时，需要参考电芯侧壁的尺寸来确定液冷板的覆盖面积，保证散热效率；在做电池包的整体堆叠仿真时，电芯的外形尺寸和重量参数也是整包强度仿真、模态分析的基础输入参数。

实际工程应用中，这类大方形电芯的成组工艺通常会在电芯之间垫上1-2mm厚的泡棉缓冲垫，用来吸收电芯循环过程中的膨胀量，因此在建模时也需要考虑相邻电芯之间的预留间隙，不能直接将电芯侧壁完全贴合堆叠。同时顶部的极柱区域需要预留足够的绝缘防护空间，避免不同极性的连接排之间、连接排与壳体之间出现爬电距离不足的问题，这些细节在三维结构设计阶段都需要结合电芯的实际外形尺寸做反复校核，而精准的电芯三维模型就是这些校核工作的基础，能够避免后期开模或者装配时出现干涉、绝缘距离不足等问题，减少设计迭代的周期。
