带盖绳索操作手柄结构设计方案

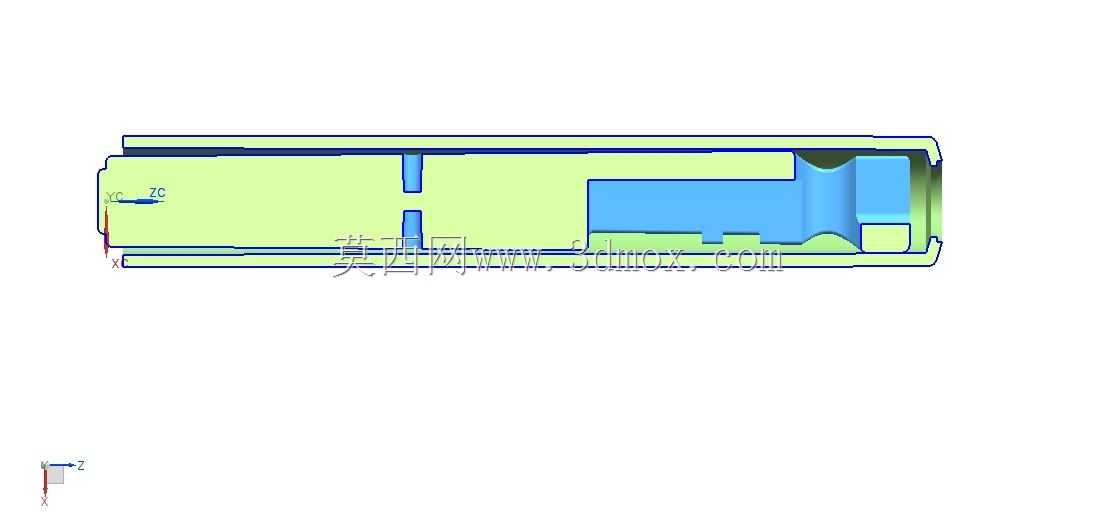

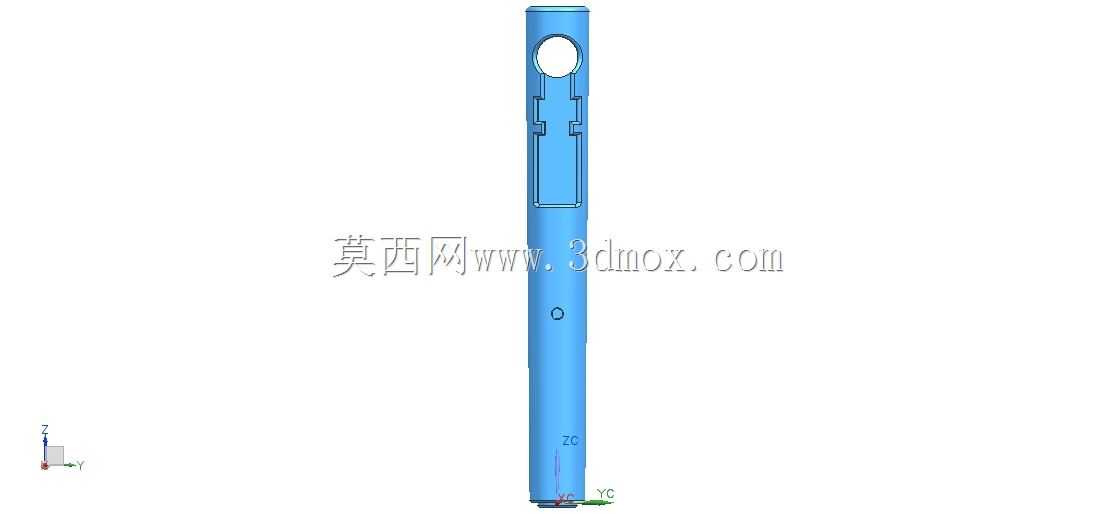

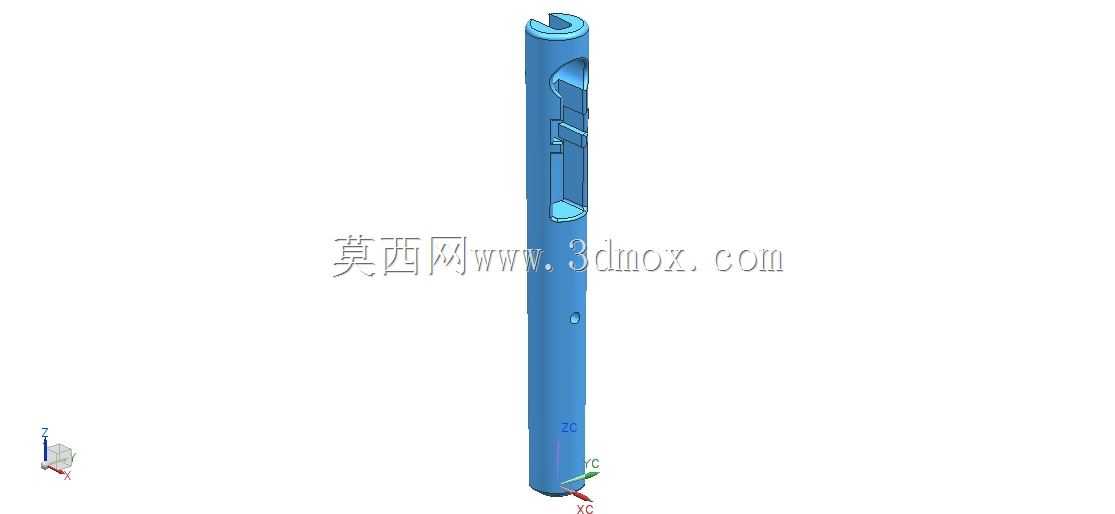

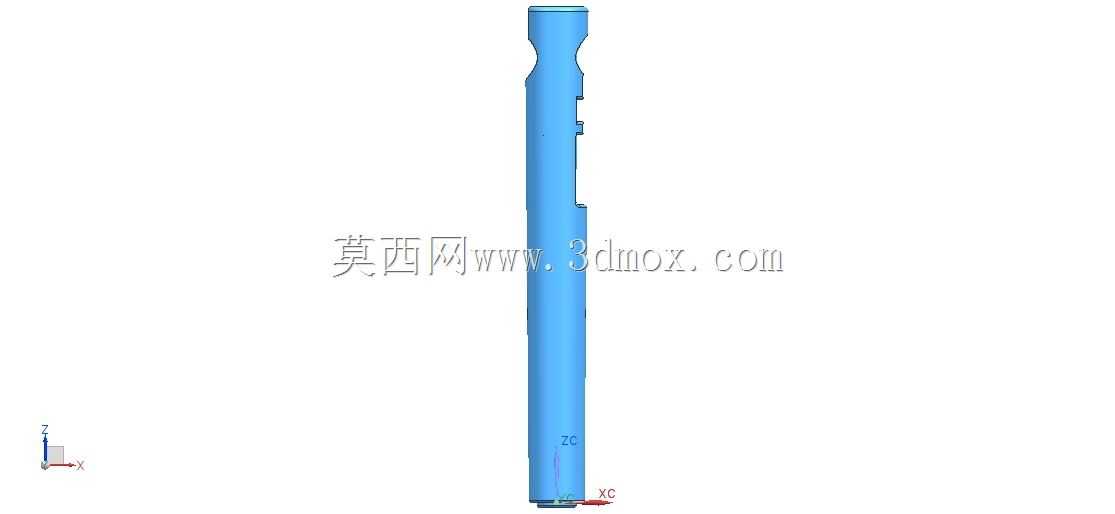

　　在工业阀块的远程操控场景里，这类带盖绳索手柄常被布置在设备操作面与阀组安装位存在空间阻隔的工况中，操作人员无需靠近高压、高温或者存在介质泄漏风险的阀块安装区域，通过牵拉连接在手柄上的绳索即可完成阀块的档位切换、通断操作，在化工管路控制单元、小型流体设备的手动操控回路里应用十分普遍。从结构剖面能看到，整个手柄采用长条形腔体式设计，外部的盖体与主体扣合后形成封闭的内部空间，既可以容纳绳索的固定端、复位弹性件的安装位，也能避免车间内的粉尘、切削液、管路渗漏的介质进入手柄内部，卡滞绳索的滑动路径，延长操作件的无故障使用周期。

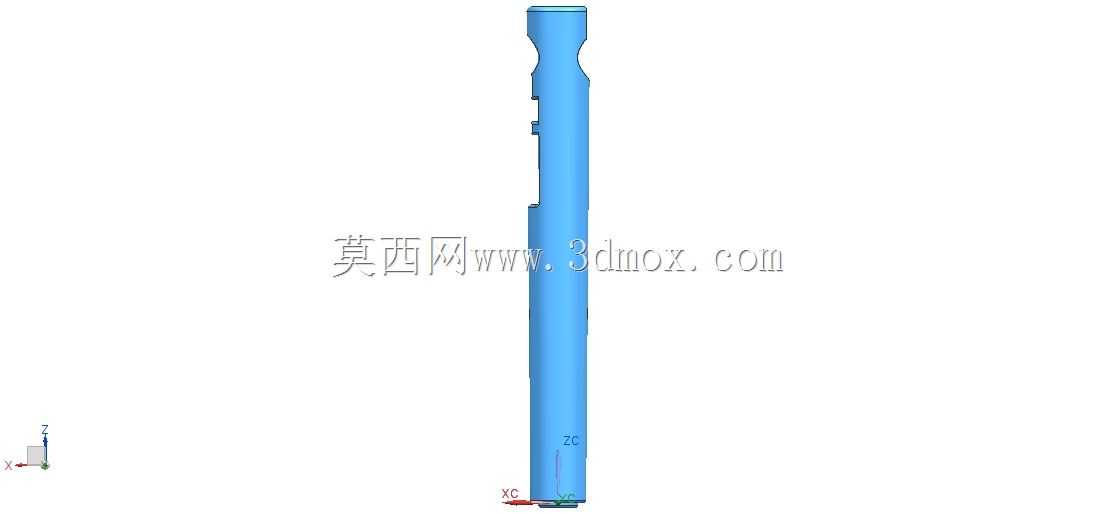

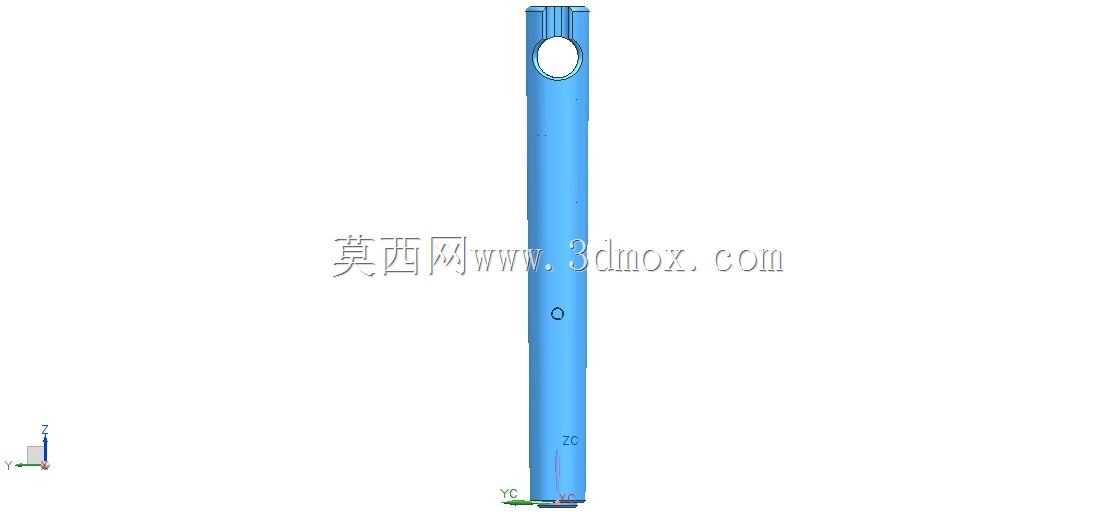

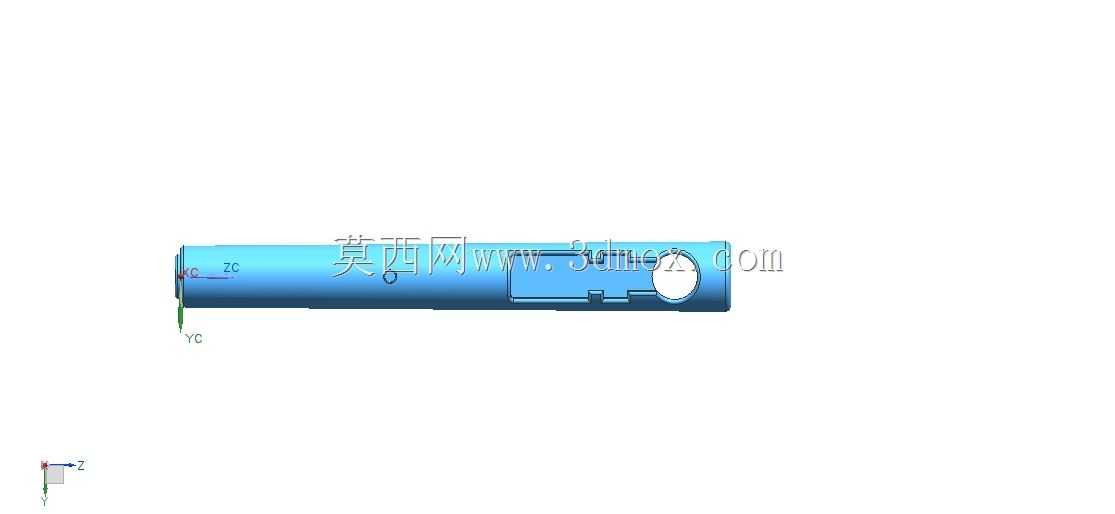

　　设计时首先要考虑的是操作力的传递路径，绳索穿入手柄内部后，卡接在腔体中段的限位凸台上，牵拉时作用力直接作用在手柄主体的受力筋位置，不会出现绳索滑脱或者局部应力集中导致的壳体开裂问题，剖面里蓝色区域的受力加强块，正好对应绳索牵拉时的载荷传递路径，把集中载荷分散到整个手柄的侧壁上，即使长期承受反复的牵拉载荷，壳体也不会出现变形断裂。外形尺寸上，手柄整体采用细长型结构，适配安装面板上的狭长型安装开孔，安装时只需要将手柄主体从面板外侧穿入，通过端部的卡扣结构卡接在面板内侧，不需要额外的紧固件固定，安装边界只需要预留比手柄外径大1mm的穿装孔，同时在面板后方留出足够的腔体容纳空间，不会占用阀块周边过多的安装位置，适合在排布紧凑的阀组面板上布置。

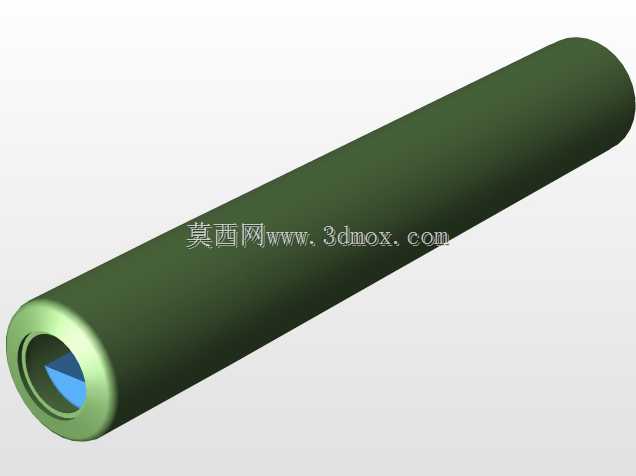

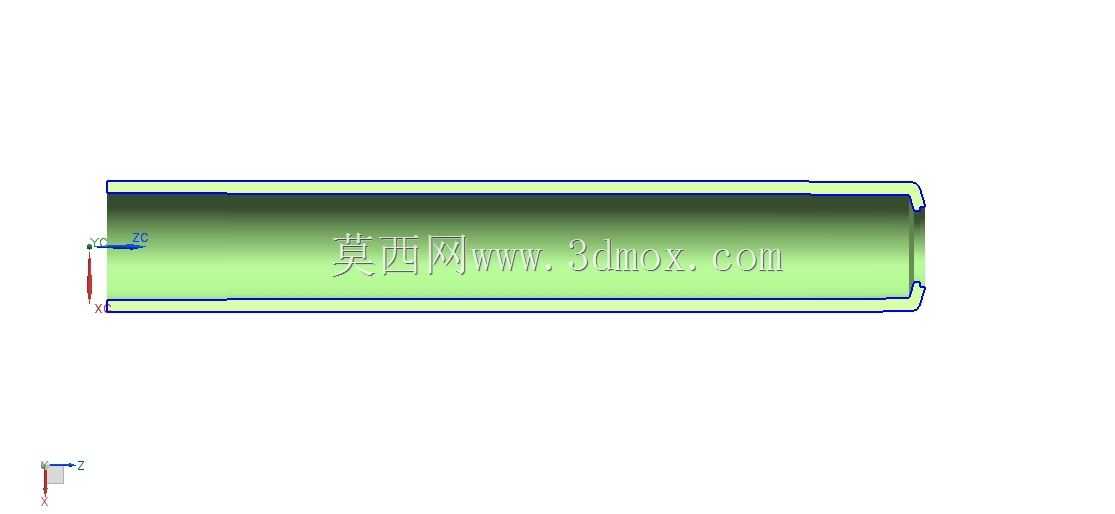

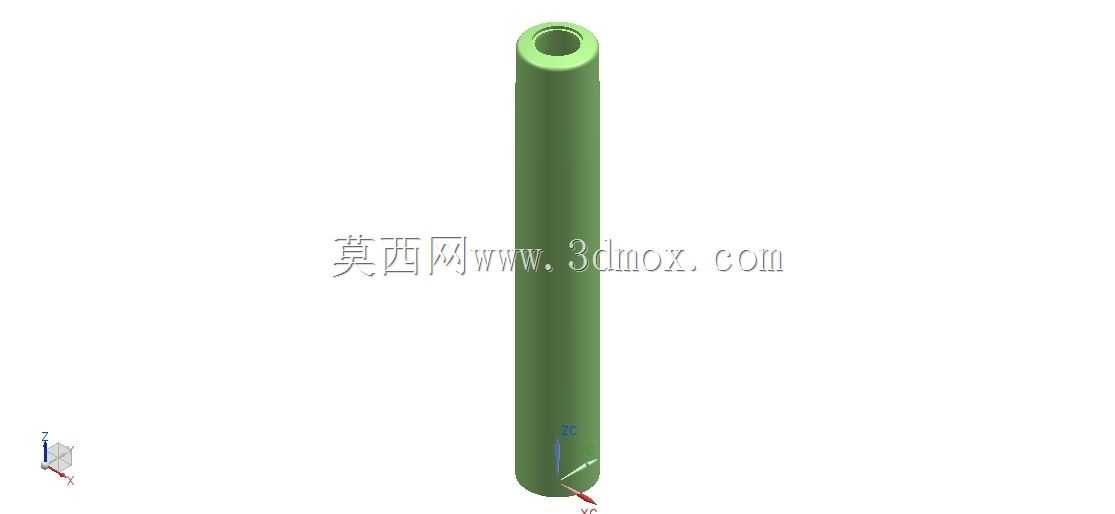

　　盖体与主体的配合采用止口扣合结构，配合面处做了错位挡边设计，即使有液体飞溅到手柄表面，也会顺着挡边流到外部，不会渗入内部腔体，日常维护时只需要撬开扣合的盖体，就可以更换内部磨损的绳索或者复位件，不需要将整个手柄从面板上拆下，降低了现场维护的工作量。手柄的操作端做了圆弧过渡处理，绳索牵拉到位后，手柄端部的限位面会和阀块内部的挡位结构贴合，避免过拉导致绳索或者阀块内部构件损坏，内部腔体的走向完全顺着绳索的牵拉方向设计，没有锐角转折，减少绳索在滑动过程中的磨损，延长绳索的更换周期。

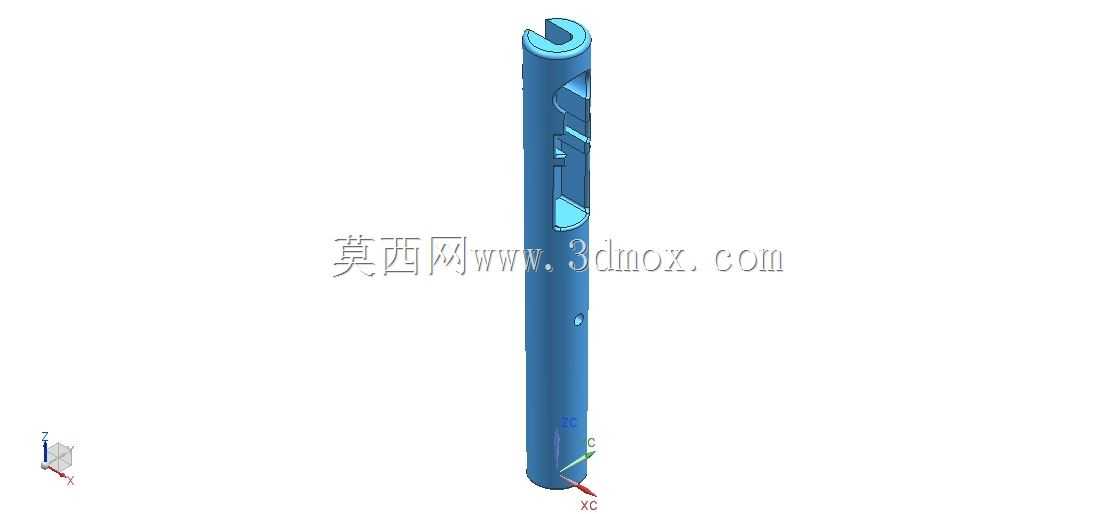

　　在实际选型适配时，需要注意手柄的安装深度要和面板后方的预留空间匹配，腔体内部的绳索固定槽尺寸要适配所选绳索的直径，过大会导致绳索固定后出现旷量，操作时存在空行程，过小则会导致绳索穿装困难，甚至夹伤绳索外层的防护层。这类带盖结构的手柄相比开放式的绳索固定座，防护等级更高，在多粉尘、有喷淋的车间环境里优势明显，不需要额外增加防护套就可以满足日常使用的防护需求，结构上所有的加强筋都布置在腔体内部，外部表面光滑无凸起，不会勾挂周边的管线或者操作人员的衣物，操作安全性更好。从装配关系来看，整个手柄由主体外壳、端盖、绳索固定嵌件三个主要部分组成，零件数量少，装配时不需要复杂的工装，只需要将嵌件压入主体的对应卡槽，再扣合端盖即可完成组装，生产装配效率高，也适合批量配套在标准化的阀块操控单元上。
