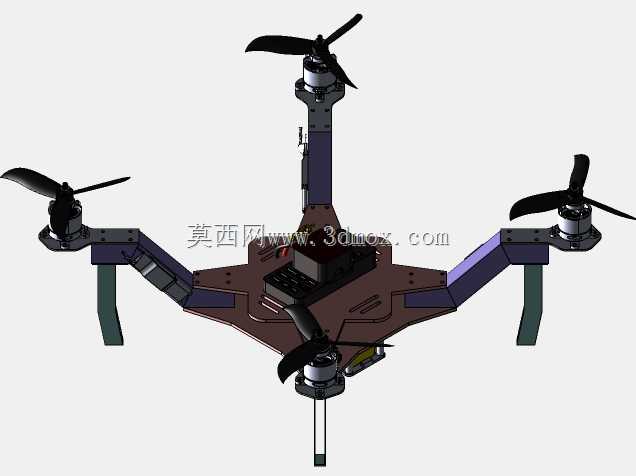

可折叠载货四旋翼无人机结构设计

这款四旋翼载货无人机的结构设计，核心围绕末端物流配送、小批量物资转运场景的实际需求展开，区别于消费级航拍无人机的轻量化取向，整体结构在刚性冗余、载荷适配、收纳便利性上做了针对性的平衡。从实际作业场景来看，这类设备主要覆盖城市末端快递配送、厂区内部小件物料周转、山区应急物资投送等场景，作业半径通常控制在十公里范围内，单次有效载荷根据动力配置可覆盖两到五公斤的小件货物，能够避开地面交通拥堵、地形阻隔的限制，大幅提升点对点物资转运的效率。

在功能特性设计上，机臂采用分段铰接式折叠结构，非作业状态下可将四个机臂向中心机身方向收拢，收拢后整体占用空间仅为展开状态的百分之三十五，能够适配常规快递配送箱、车载储物格的存放尺寸，解决了传统固定机臂无人机转运收纳不便的问题。机臂与中心机身的铰接位置设置了定位锁紧结构，展开后可通过楔形卡扣自动锁止，无需额外工具即可完成作业前的展开准备，锁止结构配合定位销的抗剪切强度经过校核，能够承受旋翼高速旋转产生的持续振动与机动飞行时的冲击载荷，避免飞行过程中机臂出现松脱移位的问题。

中心机身采用上下分板式层叠结构，上层预留飞控系统、GPS模块、数传天线的安装位，下层设置独立的载荷挂载平台，挂载平台预留了标准的快装挂点，可适配货箱、吊舱、应急抛投装置等不同任务载荷，挂载接口的位置经过重心配平计算，挂载额定载荷时整机重心与旋翼升力中心的偏移量控制在五毫米以内，避免飞行过程中出现额外的姿态修正功耗，提升飞行稳定性。机身板材选用高强度航空铝加工成型，在保证结构刚性的前提下尽可能降低自重，板件之间通过内嵌的铜柱与内六角螺丝连接，装配公差控制在零点一毫米以内，减少飞行过程中结构共振产生的噪音与零件疲劳损耗。

起落架采用竖直固定式支腿结构，支腿长度经过测算，能够保证挂载最大尺寸货箱时，货箱底部距离地面的安全间隙不小于一百二十毫米，避免起降过程中货箱与地面发生剐蹭。支腿底部设置了橡胶缓冲垫，可吸收降落时的冲击能量，降低冲击载荷向机身结构与机载设备的传递。四个旋翼组件采用标准快拆结构，旋翼与电机输出轴通过卡扣式桨座连接，可快速完成旋翼的更换与维护，电机座与机臂末端的安装位设置了减震胶圈，能够过滤电机高速旋转产生的高频振动，避免振动传递至飞控系统影响飞行姿态控制精度。

设计过程中针对安装边界做了多轮校核，机臂展开后整机对角旋翼的轴距为六百五十毫米，机臂折叠后整机最大外轮廓尺寸为二百八十毫米乘以二百八十毫米乘以一百八十毫米，能够满足多数民用场景下的空域尺寸限制要求。动力系统的安装位适配标准规格的无刷电机与电调，走线槽沿机臂内部空腔布置，所有线缆均隐藏在结构内部，既减少了飞行过程中的气动阻力，也避免线缆外露在复杂作业环境中被勾挂损坏。整机结构的模块化拆分程度较高，所有连接紧固件均采用通用标准件，日常维护时无需特殊工具即可完成易损部件的更换，降低了设备的全生命周期使用成本。

从结构强度仿真结果来看，中心挂载平台在承受五公斤集中载荷时，最大形变量不超过零点二毫米，机臂铰接位置在最大机动过载下的安全系数达到三点二，能够满足常规作业场景下的强度要求。旋翼下方的气流通道经过结构避让设计，机臂与起落架的位置不会对旋翼下洗气流产生明显遮挡，能够保证动力系统的气动效率维持在较高水平，减少不必要的动力损耗，提升同等电池容量下的有效续航时间。
