商用车盘式车桥承载传动总成

　　这套盘式车桥结构面向商用车底盘的承载与轮端连接场景，整体以纵向贯通的轴体为核心，两端布置盘式连接、轮毂安装及制动相关接口。实际使用中，车桥位于车架下部，承担车身与货载向车轮传递的垂向力，同时在起步、制动和转向工况下传递扭矩与反作用力。盘式结构的优势在于轮端散热条件较好，制动摩擦副暴露程度高，连续制动后热量更容易向周围空气扩散，适合中短途货运、城市配送以及对维护便利性有要求的车辆平台。

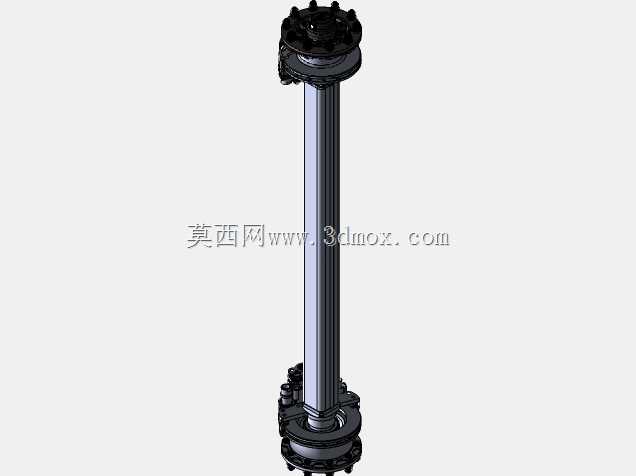

　　从结构布置看，轴体采用细长贯通形式，外部轮廓在三维模型中表现为规则的长柱面，中段保持较大的连续承载截面，用于承受弯曲载荷；两端直径和连接特征逐步变化，形成与轮毂、制动盘、轴承及悬架件相配合的安装边界。端部法兰盘上分布多个紧固点位，孔位围绕轴线呈圆周排列，装配时可通过螺栓将轮端部件压紧定位。这样的设计既保证扭矩传递路径明确，也让拆装维护时能够以法兰面为基准进行对位，减少轮端偏装带来的异常磨损。

　　建模时需要重点控制轴线同轴度、两端法兰平行关系以及螺栓孔分度圆位置。轴体中段虽然外形简洁，但在工程上并非单纯拉伸实体：靠近端部的位置存在台阶、圆角、止口和连接座，这些特征决定了轴承内圈、密封件和轮毂的装配顺序。若台阶高度或圆角过渡处理不当，应力会在截面突变处集中，车辆经过冲击路面时容易形成疲劳源。因此在三维结构中保留圆角和过渡段，比只追求外观简化更有工程意义。

　　盘式车桥的轮端设计围绕制动盘安装面展开。端部圆盘结构既承担连接件定位，也为制动盘、轮毂轴承和轮胎螺栓组提供安装基础。制动盘贴合面需要具备足够的平面度，法兰孔位需要与制动盘、轮毂孔系一致，否则制动时会出现盘面跳动，进而引起踏板脉动、摩擦片偏磨或方向盘抖动。对于结构设计人员而言，在数模阶段检查孔位间距、端面有效接触面积和螺栓避让空间，能够提前发现装配干涉问题。

　　安装边界方面，车桥总长、两端轮距相关尺寸以及轴体直径会直接影响车架宽度、板簧或空气悬架布置、轮胎包络和制动卡钳位置。轴体上方需要预留车架与悬架件的运动空间，下方则要考虑车辆通过性，避免轴壳在颠簸、侧倾或满载下沉时与地面障碍物发生干涉。端部轮辋安装区域还要兼顾轮胎内侧与制动卡钳之间的间隙，尤其是在更换不同偏距轮辋或加大制动盘规格时，必须重新校核三维包络。

　　在承载思路上，该类车桥并不只依赖轴体材料强度，而是通过轴体、轮毂、轴承、法兰和悬架连接座共同形成载荷路径。垂向载荷从轮胎进入轮毂，再经轴承传递至桥体，最后通过悬架支座分散到车架；驱动或制动扭矩则依靠法兰摩擦面、螺栓预紧力和键位/止口结构传递。模型中将端部连接盘、螺栓孔、轴肩和下部支座完整表达，有助于工程师在总图布置时判断力流是否顺畅，也便于开展轻量化开孔、壁厚调整和铸造/焊接工艺评估。

　　从维护角度看，盘式轮端的开放结构使摩擦片厚度、制动盘表面状态和螺栓紧固情况更容易检查。端部法兰孔系采用标准化圆周布置，适合在系列化车型上通过改变轴长、法兰厚度或孔位数量来适配不同载荷等级。设计时应避免为了单一车型过度定制孔距，尽量让轮端接口与常用轮毂、制动盘和轴承规格保持一致，这样后续备件供应和维修更换都会更方便。

　　三维模型还可用于装配演示与运动校核：将卡钳、制动盘、轮毂、轮胎和悬架件依次装配后，可以旋转轮端检查制动盘与卡钳之间的周向间隙，确认螺栓头部不与周边件碰撞，也能观察轴体在车架下方的通过空间。对于底盘设计初学者，这类总成能够直观理解车桥并非一根简单圆轴，而是集承载、制动安装、轮端定位和悬架连接于一体的关键底盘部件。
