商用车12R22.5规格轮胎带轮毂装配结构

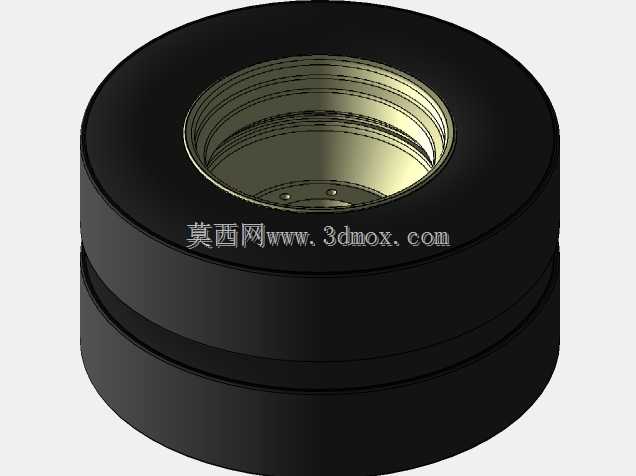

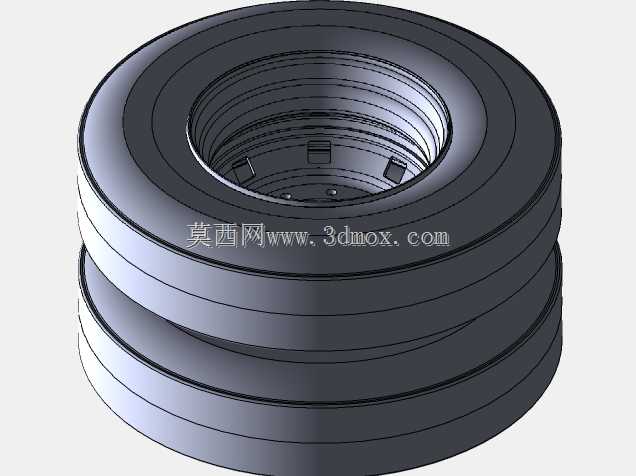

　　该模型还原的是载重商用车常用的12R22.5规格无内胎轮胎与钢制轮辋的装配总成，这类部件广泛应用于重型货运卡车、公路客运大巴、散装物料运输专用车的行走系统，是车辆承载与地面接触的核心功能部件，直接决定车辆行驶的抓地性能、承载能力与行驶平顺性。从结构设计来看，模型完整还原了轮胎的双层胎侧结构、胎圈与轮辋的配合止口、轮辋内部的密封贴合面，以及轮辋中心的安装定位孔与螺栓连接位，建模过程中严格遵循实际轮胎的断面轮廓参数，胎面的基础弧度、胎侧的厚度渐变、轮辋的槽道结构都和实物装配逻辑保持一致，没有出现装配干涉的结构错误。在实际工程应用中，这类无内胎轮胎相比传统有内胎结构，减少了内胎与垫带的部件，轮辋与胎圈的过盈配合直接实现密封，

　　降低了高速行驶过程中内胎摩擦生热爆胎的风险，同时轮辋的中心定位孔尺寸、螺栓分布圆直径都严格匹配商用车常用的驱动桥、转向桥轮毂安装位，安装时胎圈与轮辋贴合面的粗糙度、配合公差直接影响轮胎的密封性能，建模时特意保留了轮辋安装面的定位凸台结构，方便设计人员在做整车总布置时直接匹配桥壳的安装边界。从尺寸边界来看，该规格轮胎的充气后外径、断面宽度、轮辋的安装深度都符合商用车轮胎的通用尺寸规范，模型中轮胎与轮辋的装配间隙完全模拟实际压装后的配合状态，胎圈部位的加厚结构、轮辋的锁圈槽位都做了精准还原，设计人员在做整车轮包空间校核、悬架跳动间隙校核时，可以直接调用该模型做运动干涉检查，不需要再额外调整轮胎的外轮廓参数。不同于乘用车轮胎，

　　这类载重轮胎的胎体层级更高，胎侧的刚性更强，模型中通过分层的结构特征体现了胎侧的加强结构，轮辋的通风槽、安装面的沉孔结构也都按照实际锻造轮辋的结构做了还原，能够直观展示轮胎与轮辋的装配关系，也方便做轮胎拆装工艺的模拟演示。
